Исследование отделочных покрытий и конструктивных элементов жилого дома, на соответствие нормативно-техническим требованиям

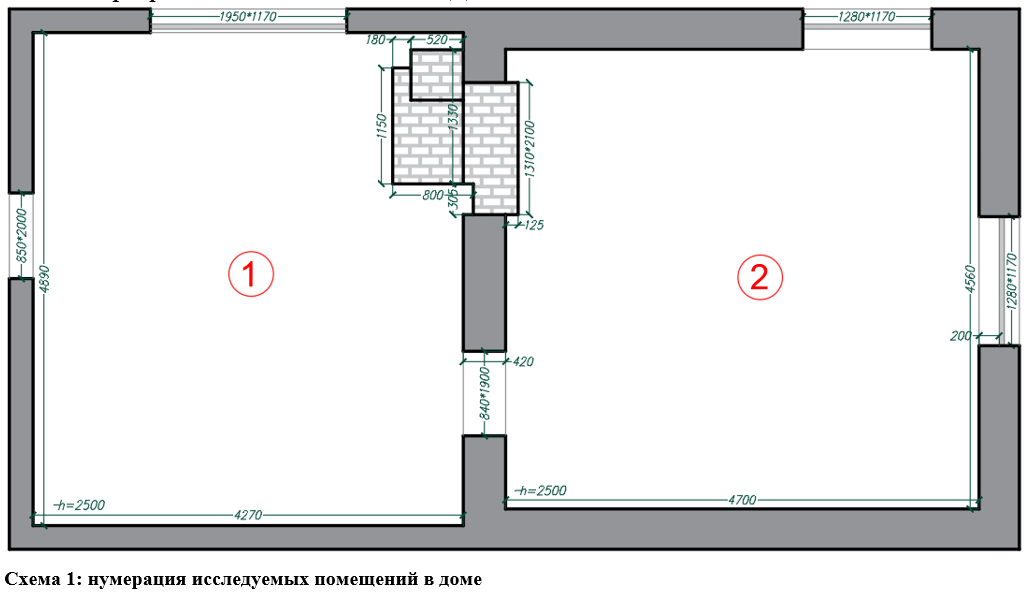

Для ответа на поставленные вопросы ... был произведен экспертный осмотр жилого дома, расположенного на земельном участке по адресу: ..., при естественном освещении, с выборочным фиксированием на цифровую камеру, аналитическим, логическим, органолептическим и измерительным методами в объеме необходимом и достаточном для решения поставленных вопросов. Исследование проводилось с применением разрушающих методов воздействия.

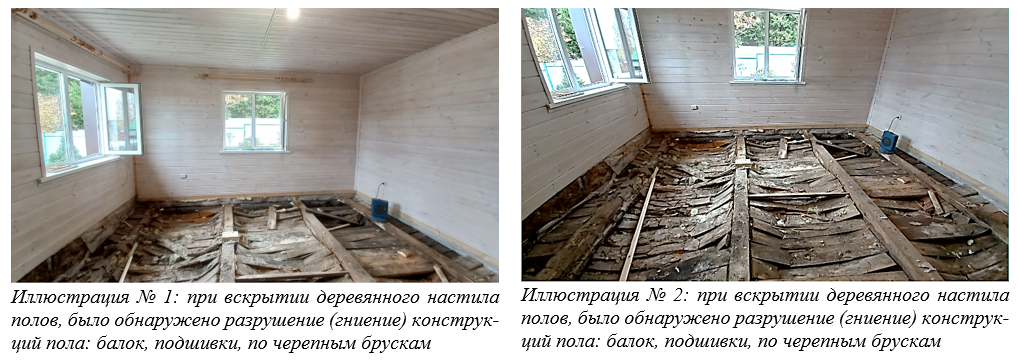

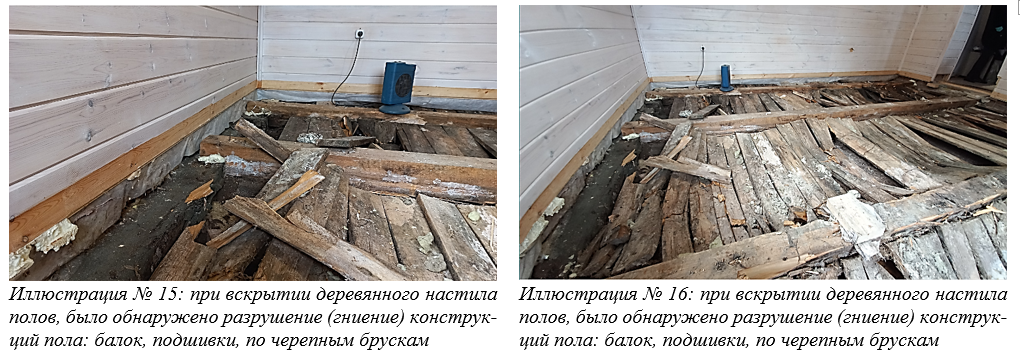

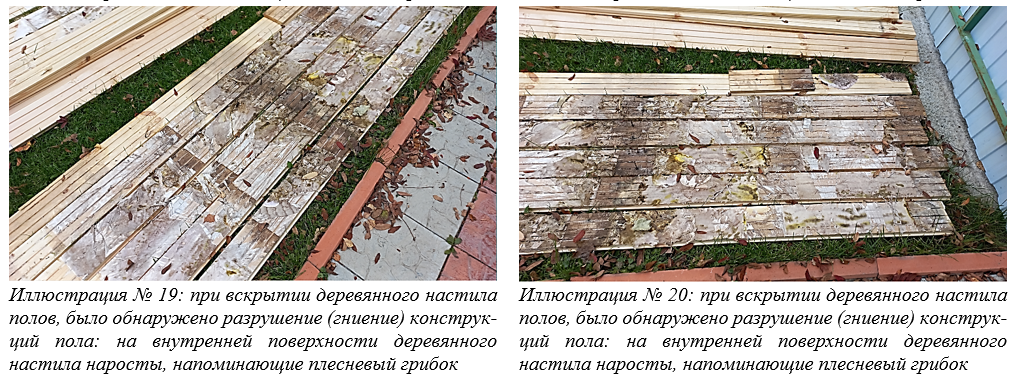

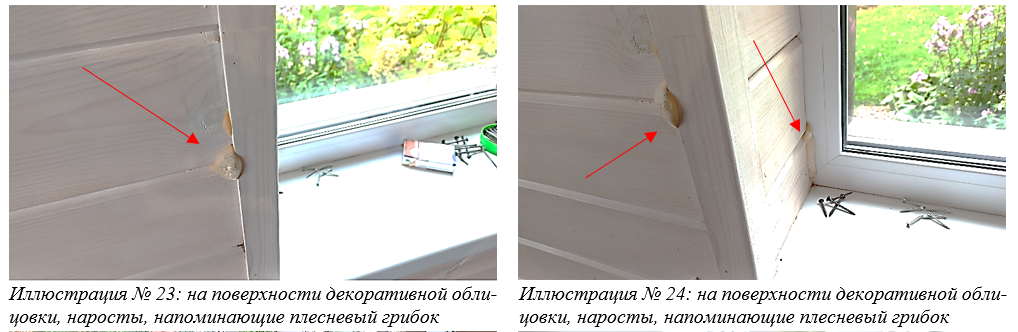

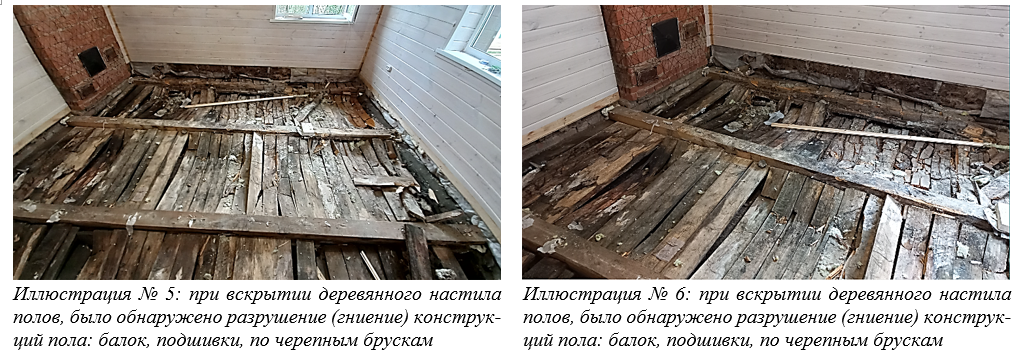

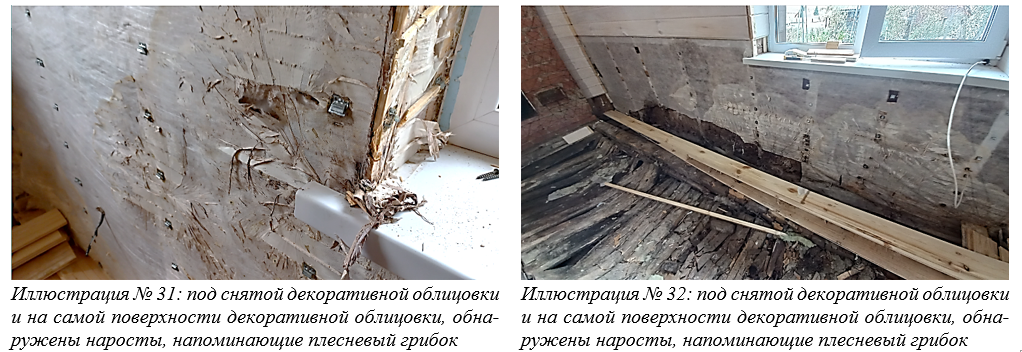

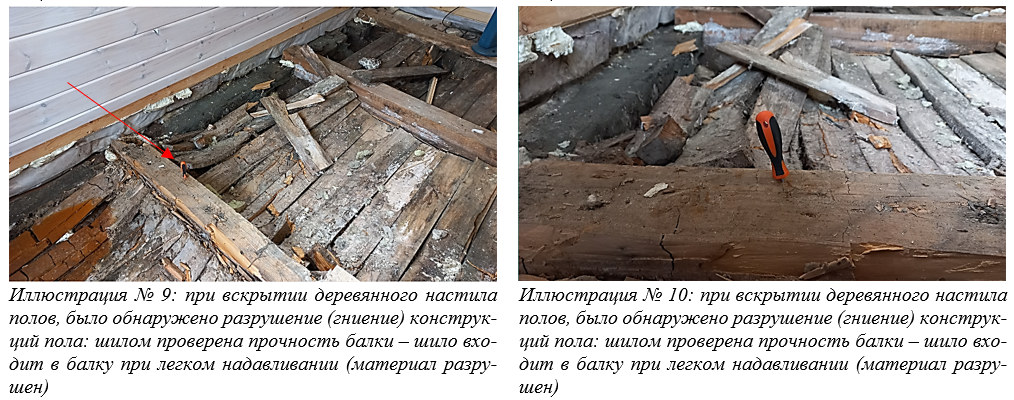

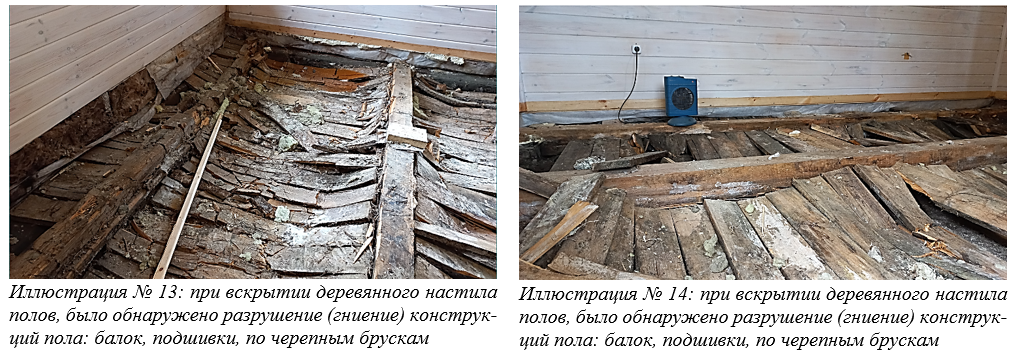

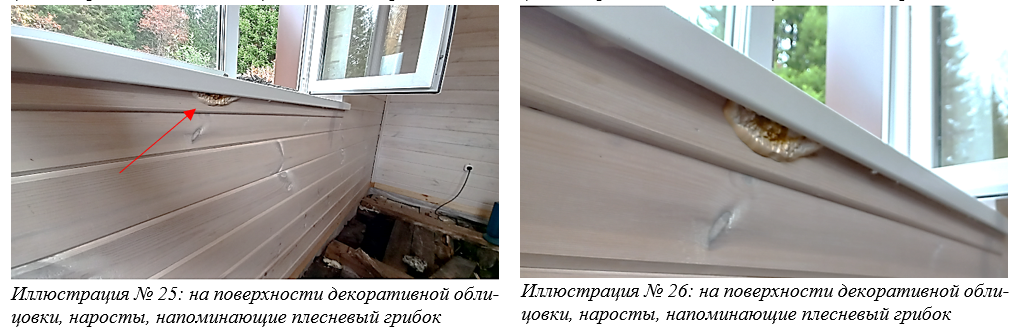

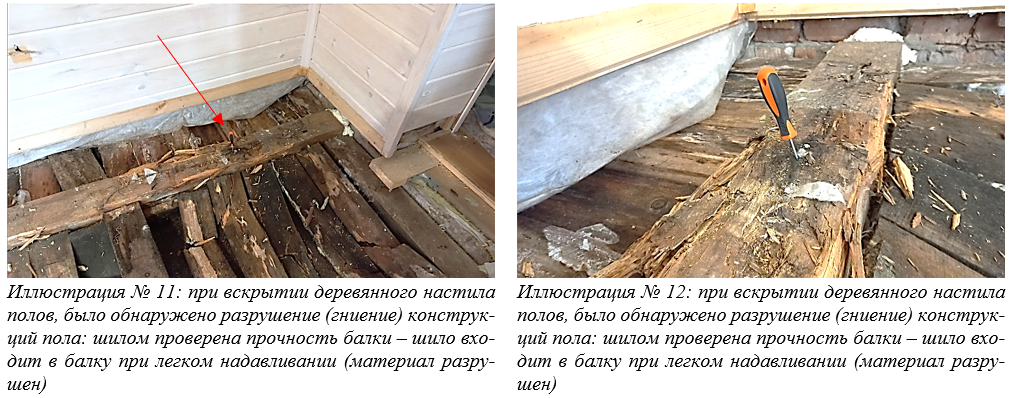

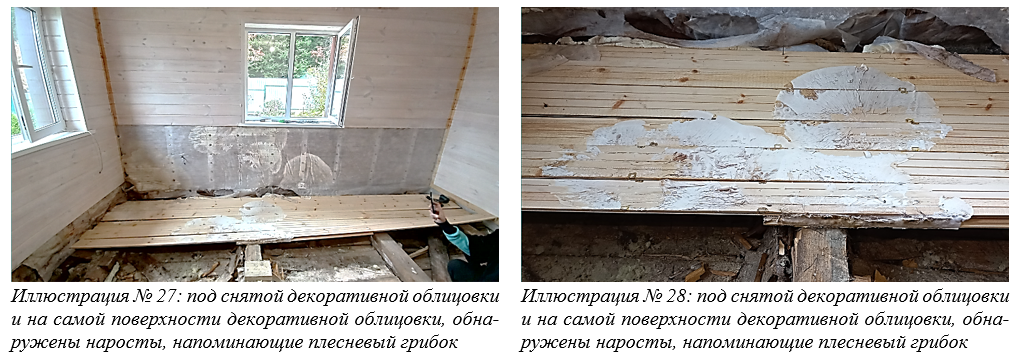

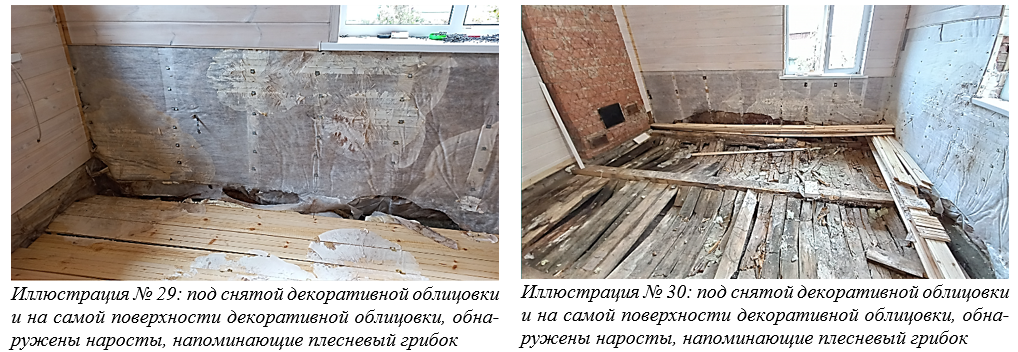

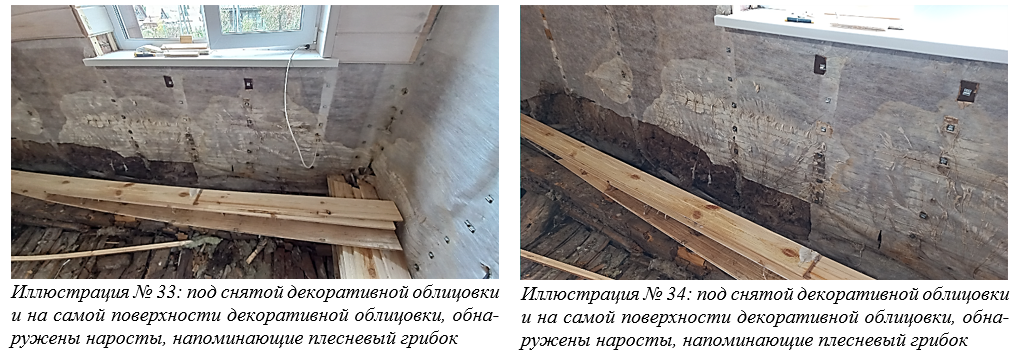

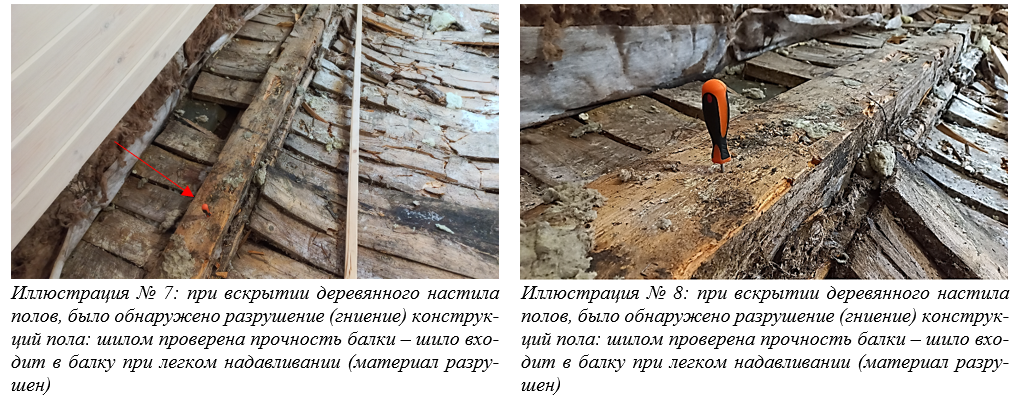

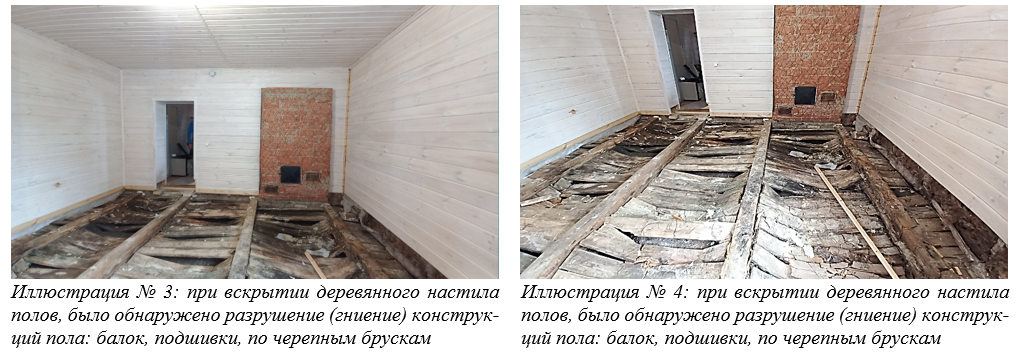

Исследование помещения №2

Таблица 5: Характеристика отделки

СП 28.13330.2017 «Защита строительных конструкций от коррозии»

Приложение Ш: Требования к защите от биоповреждений

Таблица Ш.1 - Определение степени биоповреждения строительных конструкций зданий и сооружений, вызванных действием биодеструкторов

Таблица Ш.2 - Основные мероприятия по ремонту и защите от биоповреждений строительных конструкций

РТМ 1652-9-89 «Руководство по инженерно-техническому обследованию, оценке качества и надежности строительных конструкций зданий и сооружений»

9.71. Поверхностная гниль легко обнаруживается по внешним признакам:

- при начавшемся гниении древесина темнеет, утрачивает смолистый запах, покрывается мелкими трещинами;

- позднее древесина становится темно-бурой, дряблой, легко расщепляется на отдельные слои, истирается в труху.

9.72. Основными разновидностями грибов, поражающие древесину, являются:

9.72.1. Настоящий домовой гриб – сильный разрушитель древесины. Он встречается в виде различных налетов, пленок и ватообразных скоплений. Пораженная древесина в начальной стадии приобретает желтоватые, канареечного цвета, оттенки, затем буреет и при высыхании образует глубокие продольные и поперечные трещины, распадаясь на отдельные четырехгранные призмочки, легко растирающиеся в порошок при высыхании. Встречаются в деревянных конструкциях, расположенных внутри помещения с повышенной влажностью.

9.72.2. Белый домовой гриб – сильный разрушитель древесины. Он встречается в виде различных налетов, пленок и ватообразных скоплений. Пораженная древесина по внешнему виду не отличается от настоящего домового гриба. Встречается в деревянных конструкциях в помещениях с повышенной влажностью и в более холодных участках у наружных стен.

9.72.3. Пленчатый домовой гриб – сильный разрушитель древесины, имеющий пленчатое строение – гименофора.

Он встречается в виде различных налетов, пленок и ватообразных скоплений желтоватых или светло-коричневых со светлыми краями. Пораженная древесина – бурая. Отличается от других грибов более темной окраской и имеет более мелкие продольные и поперечные трещины или редкие глубокие продольные трещины. При полном разрушении древесины хорошо растирается в порошок. Такой гриб встречается в помещениях в сырых местах (в местах протечек и намокания стен).

9.72.4. Шахтный гриб – сильный разрушитель древесины. Встречается в виде различных налетов, пленок и редко ватообразных скоплений, зеленовато-желтых и лиловых. Пораженная древесина вначале имеет красновато-буроватые и желтоватые оттенки. Впоследствии становится темно-бурой с мелкими продольными и поперечными трещинами. В последней стадии гниения легко растирается в порошок. Такой гриб появляется в помещениях с большой сыростью.

9.72.5. Синева – название грибов, придающих древесине синеватый оттенок. Он не разрушает древесину, а питается почти исключительно за счет содержимого ее клеток.

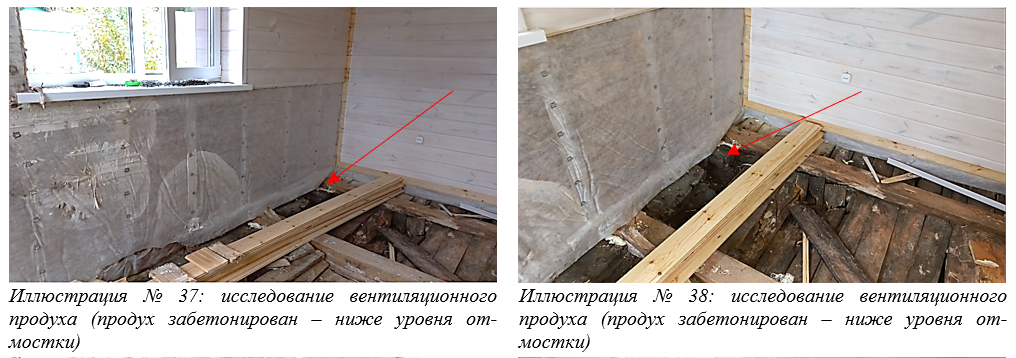

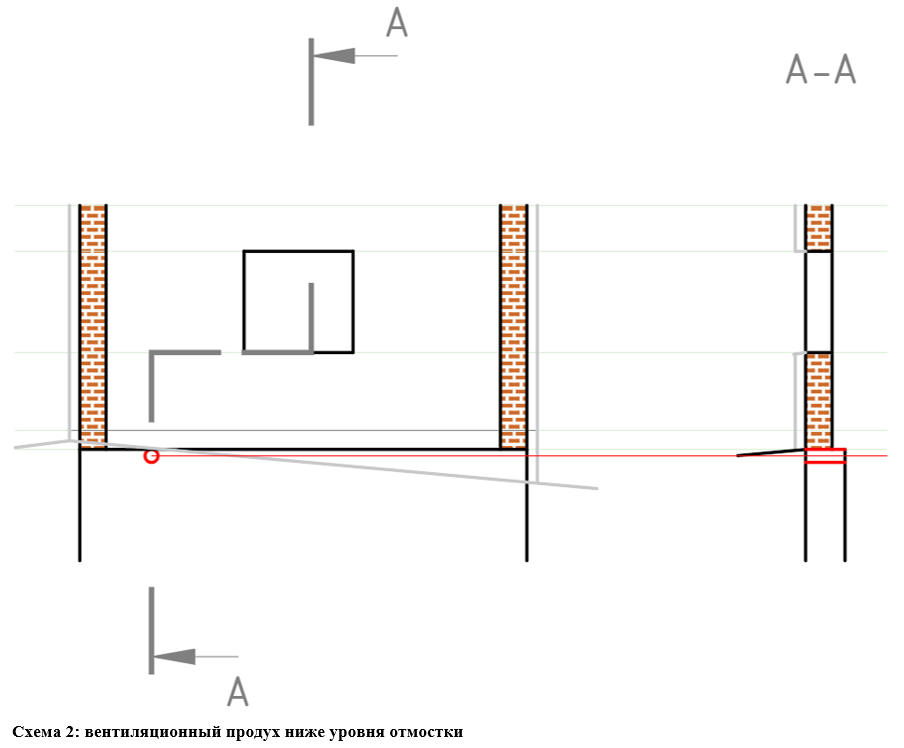

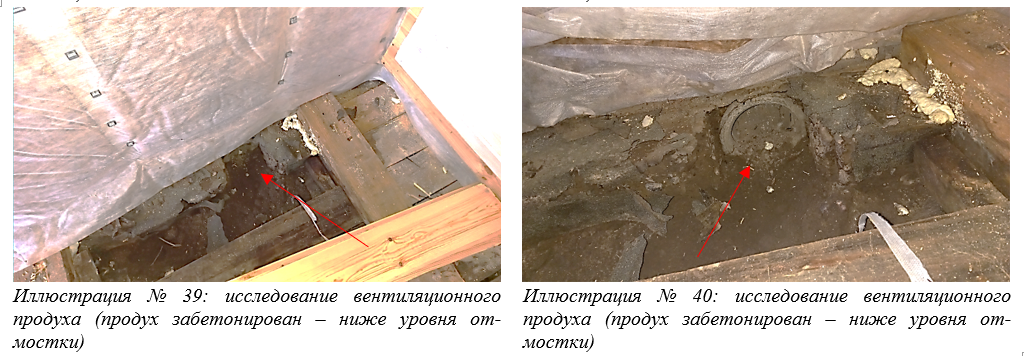

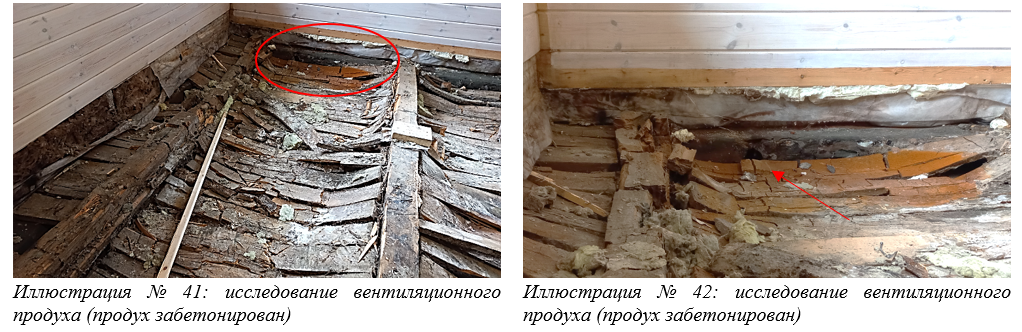

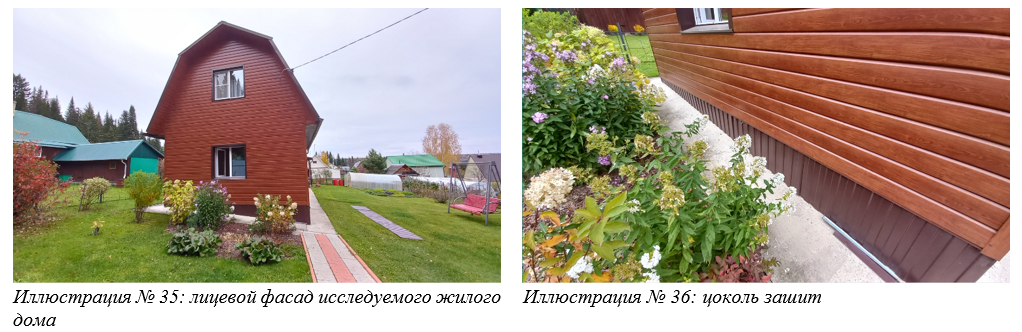

Исследование конструкций на наличие вентиляционных продухов

Нарушены следующие нормативные требования

СП 64.13330.2017 «Деревянные конструкции»

Конструкционные требования по обеспечению надежности деревянных конструкций

9.45 Конструкционные меры должны предусматривать:

а) предохранение древесины конструкций от непосредственного увлажнения атмосферными осадками, грунтовыми и талыми водами (за исключением опор воздушных линий электропередачи), эксплутационными и производственными водами;

б) систематическую просушку древесины конструкций путем создания осушающего температурно-влажностного режима (естественная и принудительная вентиляция помещения, устройство в конструкциях и частях зданий осушающих продухов, аэраторов).

9.46 Несущие деревянные конструкции (фермы, арки, балки и др.) должны быть открытыми, хорошо проветриваемыми, по возможности доступными во всех частях для осмотра, а также проведения профилактического ремонта, включающего работы по химической защите элементов конструкций.

9.47 В отапливаемых зданиях и сооружениях, при расположении несущих КДК (балок, рам, арок и др.) частично внутри отапливаемого помещения, а частично снаружи, конструкции должны иметь прямоугольное сплошное сечение и усиленную защиту в местах пересечений ограждающих конструкций (стен, перекрытий, покрытий) от увлажнения и биоразрушения (рисунки Н.1 и Н.2 приложения Н).

При возможности, несущие конструкции следует располагать таким образом, чтобы они целиком находились либо в пределах отапливаемого помещения, либо вне его.

9.48 Для зданий классов функционального назначения 1а, 1б и 2а не допускается заделка поясов, опорных и промежуточных узлов, концов элементов решетки ферм в толщу стен, совмещенных покрытий или чердачных перекрытий.

Опорные части несущих конструкций (ферм, арок, балок и др.) при их размещении в гнездах каменных стен должны быть открыты. Запрещается заделывать наглухо зазоры между стенками гнезд и опорными частями конструкций кирпичом, раствором, герметизирующими материалами и т.п.

В наружных каменных стенах отапливаемых зданий и сооружений, а также во внутренних стенах, разделяющих отапливаемые и неотапливаемые помещения, стенки гнезд следует утеплять во избежание их промерзания в соответствии с теплотехническим расчетом.

9.49 В отапливаемых зданиях и сооружениях несущие конструкции (фермы, арки и др.), имеющие на опорах металлические башмаки, следует располагать на железобетонных опорах (колоннах), пилястрах стен и других опорах, выступающих внутрь помещения, а также на наружные каменные стены с выделкой гнезд (при условиях, исключающих выпадение конденсата на металле).

9.50 В местах опирания несущих конструкций на фундамент, каменные стены, пилястры, железобетонные колонны между древесиной конструкций и более теплопроводным материалом опоры следует вводить гидроизоляционные прокладки.

В том случае, если опорную часть несущих конструкций устанавливают на деревянные подкладки (подушки), последние также следует отделять от более теплопроводного материала опоры гидроизоляционными прокладками. Подкладки (подушки) следует изготавливать из древесины твердых лиственных пород и консервировать невымываемыми или трудновымываемыми биозащитными составами.

9.55 Несущие конструкции, эксплуатируемые на открытом воздухе, должны иметь сплошное массивное сечение и изготавливаться из брусьев, круглого леса, ДК или LVL. Конструкции из брусьев или круглого леса следует проектировать с зазорами между элементами вне зон соединений, которые способствуют более быстрому высыханию древесины в процессе эксплуатации.

В открытых сооружениях необходимо использовать средства, предохраняющие деревянные элементы конструкций от прямого попадания на них атмосферной влаги.

Для защиты от атмосферных осадков открытые горизонтальные и наклонные грани ответственных несущих конструкций следует защищать обшивками, консервирующими биозащитными составами, козырьками из атмосферо- и коррозиестойкого материала.

9.56 Опорные части и узловые соединения несущих конструкций, эксплуатируемые на открытом воздухе или в зданиях с повышенной относительной влажностью воздуха, следует проектировать таким образом, чтобы концы элементов были проветриваемыми и имели минимальную площадь контакта с металлом. Не допускается использование глухих металлических башмаков при опирании несущих конструкций на фундамент в опорных узлах арок, рам и др.

9.57 В тех зданиях, где возможно образование конденсата на потолочных поверхностях, верхние грани несущих конструкций (ферм, рам, арок и др.), на которые опираются плиты покрытий, следует защищать досками толщиной не менее 30 мм, консервированными невымываемыми или трудно вымываемыми биозащитными составами, с последующей укладкой поверху самоклеющейся герметизирующей ленты или подплавляемого рулонного гидроизоляционного материала.

9.58 В ограждающих конструкциях отапливаемых зданий и сооружений должно быть исключено влагонакопление в процессе эксплуатации.

В панелях стен и плитах покрытий в случаях, предусмотренных теплотехническим расчетом, следует предусматривать использование пароизоляционного слоя.

При использовании для наружной обшивки стеновых панелей отапливаемых зданий паронепроницаемых материалов между обшивкой и утеплителем следует предусматривать вентиляционный продух.

9.59 Пароизоляцию ограждающих конструкций следует предусматривать из рулонных и пленочных материалов. При этом пароизоляционный слой должен быть сплошным и непрерывным (рулонные полотнища склеивают, пленки сваривают или склеивают) и укладываться между каркасом и внутренней обшивкой.

СП 55.13330.2016 «Дома жилые одноквартирные»

6.10 Конструкции и детали должны быть выполнены из материалов, обладающих стойкостью к возможным воздействиям влаги, низких температур, при наличии агрессивной среды, биологических и других неблагоприятных факторов согласно СП 28.13330.

В необходимых случаях должны быть приняты меры по предотвращению проникновения дождевых, талых, грунтовых вод в толщу несущих и ограждающих конструкций дома, а также образования недопустимого количества конденсационной влаги в наружных ограждающих конструкциях путем достаточной герметизации конструкций или устройства вентиляции закрытых пространств и воздушных прослоек. Для этого следует применять необходимые защитные составы и покрытия в соответствии с требованиями действующих нормативных документов.

СП 28.13330.2017 «Защита строительных конструкций от коррозии»

6 Деревянные конструкции

6.6 Конструкционные меры обязательны независимо от срока службы здания или сооружения, а также от того, производится химическая защита древесины или нет.

В случаях, когда древесина имеет повышенную начальную влажность и быстрое просыхание ее в конструкции затруднено, а также, когда конструкционными мерами нельзя устранить постоянное или периодическое увлажнение древесины, следует применять химические меры защиты.

6.7 Конструкционные меры должны предусматривать:

- предохранение древесины конструкций от непосредственного увлажнения атмосферными осадками, грунтовыми и талыми водами (за исключением опор воздушных линий электропередачи), технологическими растворами и др.;

- предохранение древесины конструкций от капиллярного и конденсационного увлажнения;

- систематическую просушку древесины конструкций созданием осушающего температурно-влажностного режима (естественная и принудительная вентиляция помещения, устройство в конструкциях и частях зданий осушающих продухов, аэраторов).

6.8 Несущие деревянные конструкции (фермы, арки, балки и др.) должны быть открытыми, хорошо проветриваемыми, по возможности доступными во всех частях для осмотра и проведения работ по защите их элементов.

6.12 В ограждающих конструкциях отапливаемых зданий и сооружений должно быть исключено избыточное влагонакопление в процессе эксплуатации.

В панелях стен и плитах покрытий следует предусматривать вентиляционные продухи, сообщающиеся с наружным воздухом, а в случаях, предусмотренных теплотехническим расчетом, применять пароизоляционный слой. Вид защиты от коррозии должен соответствовать требованиям таблицы С.1.

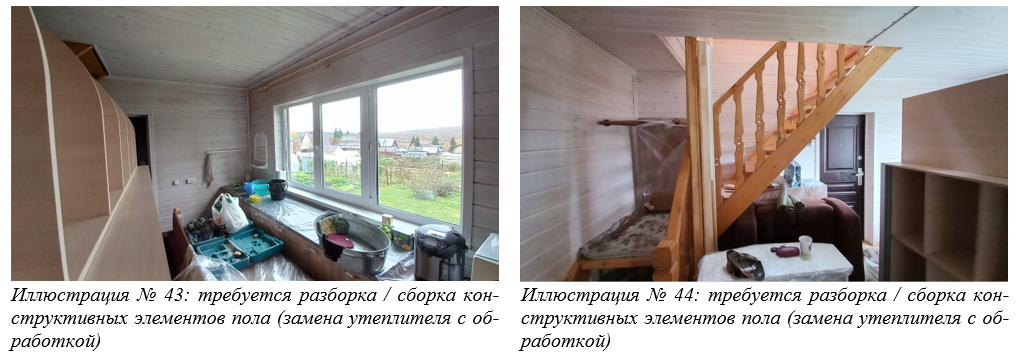

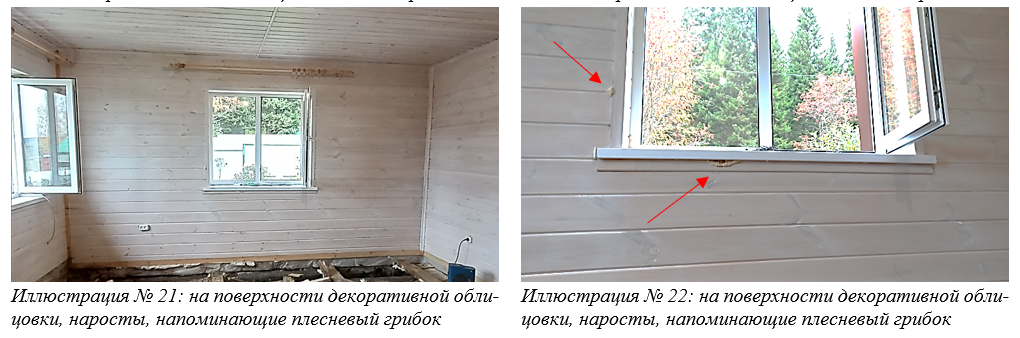

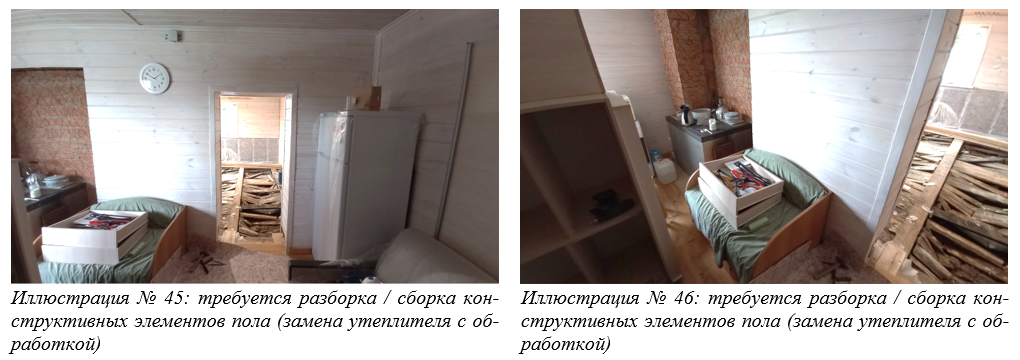

Осмотр помещения №1

Таблица 6: Характеристика отделки

Федеральный закон от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"

Статья 10. Требования безопасных для здоровья человека условий проживания и пребывания в зданиях и сооружениях

1. Здание или сооружение должно быть спроектировано и построено таким образом, чтобы при проживании и пребывании человека в здании или сооружении не возникало вредного воздействия на человека в результате физических, биологических, химических, радиационных и иных воздействий.
2. Здание или сооружение должно быть спроектировано и построено таким образом, чтобы в процессе эксплуатации здания или сооружения обеспечивались безопасные условия для проживания и пребывания человека в зданиях и сооружениях по следующим показателям:

1) качество воздуха в производственных, жилых и иных помещениях зданий и сооружений и в рабочих зонах производственных зданий и сооружений;

2) качество воды, используемой в качестве питьевой и для хозяйственно-бытовых нужд;

3) инсоляция и солнцезащита помещений жилых, общественных и производственных зданий;

4) естественное и искусственное освещение помещений;

5) защита от шума в помещениях жилых и общественных зданий и в рабочих зонах производственных зданий и сооружений;

6) микроклимат помещений;

7) регулирование влажности на поверхности и внутри строительных конструкций;

8) уровень вибрации в помещениях жилых и общественных зданий и уровень технологической вибрации в рабочих зонах производственных зданий и сооружений;

9) уровень напряженности электромагнитного поля в помещениях жилых и общественных зданий и в рабочих зонах производственных зданий и сооружений, а также на прилегающих территориях;

10) уровень ионизирующего излучения в помещениях жилых и общественных зданий и в рабочих зонах производственных зданий и сооружений, а также на прилегающих территориях.

Статья 29. Требования к микроклимату помещения

1. В проектной документации здания или сооружения должны быть определены значения характеристик ограждающих конструкций и приняты конструктивные решения, обеспечивающие соответствие расчетных значений следующих теплотехнических характеристик требуемым значениям, установленным исходя из необходимости создания благоприятных санитарно-гигиенических условий в помещениях:

1) сопротивление теплопередаче ограждающих строительных конструкций здания или сооружения;

2) разность температуры на внутренней поверхности ограждающих строительных конструкций и температуры воздуха внутри здания или сооружения во время отопительного периода;

3) теплоустойчивость ограждающих строительных конструкций в теплый период года и помещений здания или сооружения в холодный период года;

4) сопротивление воздухопроницанию ограждающих строительных конструкций;

5) сопротивление паропроницанию ограждающих строительных конструкций;

6) теплоусвоение поверхности полов.

2. Наряду с требованиями, предусмотренными частью 1 настоящей статьи, в проектной документации здания или сооружения должны быть предусмотрены меры по предотвращению переувлажнения ограждающих строительных конструкций, накопления влаги на их поверхности и по обеспечению долговечности этих конструкций.
3. Системы отопления, вентиляции и кондиционирования воздуха и установленные в проектной документации требования к режиму их функционирования должны обеспечивать при принятых с учетом требований статьи 30 настоящего Федерального закона расчетных значениях теплотехнических характеристик ограждающих строительных конструкций соответствие расчетных значений следующих параметров микроклимата помещений требуемым значениям для теплого, холодного и переходного периодов года, установленным исходя из необходимости создания благоприятных санитарно-гигиенических условий:

1) температура воздуха внутри здания или сооружения;

2) результирующая температура;

3) скорость движения воздуха;

4) относительная влажность воздуха.

4. Расчетные значения должны быть определены с учетом назначения зданий или сооружений, условий проживания или деятельности людей в помещениях. Учету подлежат также избытки тепла в производственных помещениях.
5. В технических решениях систем отопления, вентиляции и кондиционирования воздуха должна быть предусмотрена возможность автономного регулирования параметров микроклимата помещений.
6. В проектной документации здания или сооружения должны быть предусмотрены также технические решения по обеспечению тепловой и гидравлической устойчивости систем отопления при изменениях внешних и внутренних условий эксплуатации здания или сооружения в течение всех периодов года.
