Определение причины охлаждения поверхности пола в квартире в теплый период года (летнее время)
Вопрос 1: Определение технического состояния ограждающих конструкций квартиры, расположенной по адресу: г. Кемерово, пр. ……………., д. …, кв. …6, с применением тепловизионного исследования.
Основные понятия
- Микроклимат помещения - состояние внутренней среды помещения, оказывающее воздействие на человека, характеризуемое показателями температуры воздуха и ограждающих конструкций, влажностью и подвижностью воздуха;
- Оптимальные параметры микроклимата - сочетание значений показателей микроклимата, которые при длительном и систематическом воздействии на человека обеспечивают нормальное тепловое состояние организма при минимальном напряжении механизмов терморегуляции и ощущение комфорта не менее чем у 80% людей, находящихся в помещении;
- Теплый период года - период года, характеризующийся среднесуточной температурой наружного воздуха выше 8 °С;
- Холодный период года - период года, характеризующийся среднесуточной температурой наружного воздуха, равной 8 °С и ниже;
- Здание многоквартирное - жилое здание, в котором квартиры имеют общие внеквартирные помещения и инженерные системы;
- Вентиляция - организация естественного или искусственного обмена воздуха в помещениях для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимого микроклимата и качества воздуха в обслуживаемой или рабочей зонах;
- Дисбаланс воздухообмена - разность расходов воздуха, подаваемого в помещение (здание) и удаляемого из него системами вентиляции, кондиционирования и воздушного отопления с механическим побуждением;
- Допустимые параметры микроклимата - сочетания значений показателей микроклимата, которые при длительном и систематическом воздействии на человека могут вызвать общее и локальное ощущение дискомфорта, ухудшение самочувствия и понижение работоспособности при усиленном напряжении механизмов терморегуляции и не вызывают повреждений или ухудшения состояния здоровья;
- Качество воздуха - состав воздуха в помещении, при котором при длительном воздействии на человека обеспечивается оптимальное или допустимое состояние организма человека;
- Оптимальное качество воздуха - состав воздуха в помещении, при котором при длительном и систематическом воздействии на человека обеспечивается комфортное (оптимальное) состояние организма человека;
- Допустимое качество воздуха - состав воздуха в помещении, при котором при длительном и систематическом воздействии на человека обеспечивается допустимое состояние организма человека;
- Ограждающие конструкции - конструктивные элементы здания (сооружения), предназначенные для разделения планировочных объемов здания между собой или для ограждения внутреннего пространства здания как единого целого от внешней среды;
Классификатор основных видов дефектов в строительстве и промышленности строительных материалов, на основе ГОСТ 15467-79 (СТ СЭВ 3519-81) «Управление качеством продукции. Основные понятия. Термины и определения»:
Критический дефект (при выполнении СМР) - дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации. Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.
Значительный дефект - дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность. Значительный дефект подлежит устранению до скрытия его последующими работами.
При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм.
Проведение измерений (соответствие погодных условий нормативным)
ГОСТ Р 54852-2011 Пункт 4.1 «…Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций основан на дистанционном измерении тепловизором полей температур поверхностей ограждающих конструкций, между внутренними и наружными поверхностями которых существует перепад температур, и визуализации температурных аномалий для определения дефектов в виде областей повышенных теплопотерь, связанных с нарушением теплоизоляции, а также участков внутренних поверхностей ограждающих конструкций, температура которых в процессе эксплуатации может опускаться ниже точки росы…»
ГОСТ Р 54852-2011 Пункт 4.3 «…Тепловизионному контролю подвергают наружные и/или внутренние поверхности ограждающих конструкций…»
ГОСТ Р 54852-2011 Пункт 4.4 «…Тепловизионный контроль ограждающих конструкций рекомендуется проводить в осенне-весенний отопительный сезон…»
ГОСТ Р 54852-2011 Пункт 6.2 «…Во многих случаях для выполнения условия по формуле (1) оказывается достаточным перепад температуры между внутренним и наружным воздухом не менее 10 °С - 15 °С. Чем выше перепад температур, тем более точными являются и лучше поддаются анализу и обработке результаты тепловизионных обследований…»
ГОСТ Р 54852-2011 Пункт 6.4 «…Обследуемые поверхности не должны находиться в зоне прямого и отраженного солнечного облучения в течение 12 ч до проведения измерений. Оконные и дверные проемы в обследуемом объекте рекомендуется сохранять в фиксированном положении в течение 12 ч до начала и в процессе проведения измерений…»
ГОСТ Р 54852-2011 Пункт 6.12 «…Поверхности контролируемых участков стен освобождают от картин, ковров, отслоившихся обоев и других предметов, исключающих прямую видимость объекта…»
Согласно ГОСТ 30494-2011 пункта 2.13 исследование объекта производится в холодный период года: «…период года, характеризующийся среднесуточной температурой наружного воздуха, равной 8 °С и ниже…». Внешняя температура на момент проведения исследования (данные подтверждены из официальных источников: https://meteoinfo.ru/archive-pogoda), составляла в среднем +24,3°С (начало осмотра в 12:00):
Ссылки на нормативную документацию
Федеральный закон от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"
Статья 29. Требования к микроклимату помещения
- В проектной документации здания или сооружения должны быть определены значения характеристик ограждающих конструкций и приняты конструктивные решения, обеспечивающие соответствие расчетных значений следующих теплотехнических характеристик требуемым значениям, установленным исходя из необходимости создания благоприятных санитарно-гигиенических условий в помещениях:
1) сопротивление теплопередаче ограждающих строительных конструкций здания или сооружения;
2) разность температуры на внутренней поверхности ограждающих строительных конструкций и температуры воздуха внутри здания или сооружения во время отопительного периода;
3) теплоустойчивость ограждающих строительных конструкций в теплый период года и помещений здания или сооружения в холодный период года;
4) сопротивление воздухопроницанию ограждающих строительных конструкций;
5) сопротивление паропроницанию ограждающих строительных конструкций;
6) теплоусвоение поверхности полов.
- Наряду с требованиями, предусмотренными частью 1 настоящей статьи, в проектной документации здания или сооружения должны быть предусмотрены меры по предотвращению переувлажнения ограждающих строительных конструкций, накопления влаги на их поверхности и по обеспечению долговечности этих конструкций.
Постановление Правительства РФ от 06.05.2011 №354
- Обеспечение нормативной температуры воздуха <7>:
в жилых помещениях - не ниже +18 °C (в угловых комнатах - +20 °C), в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) -31 °C и ниже - в жилых помещениях - не ниже +20 °C (в угловых комнатах - +22 °C);
СП 54.13330.2016 «Здания жилые многоквартирные»
9.18 Наружные ограждающие конструкции многоквартирного здания должны иметь теплоизоляцию, изоляцию от проникновения наружного холодного воздуха и пароизоляцию от диффузии водяного пара из помещений, обеспечивающие:
- требуемую температуру и отсутствие конденсации влаги на внутренних поверхностях конструкций внутри помещений;
- предотвращение накопления излишней влаги в конструкциях.
Разница температур внутреннего воздуха и поверхности конструкций наружных стен при расчетной температуре внутреннего воздуха должна соответствовать требованиям СП 50.13330.
СП 50.13330.2012 «Тепловая защита зданий»
Таблица 5 - Нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции
|
Здания и помещения |
Нормируемый температурный перепад Δtн, °С, для |
|||
|
наружных стен |
покрытий и чердачных перекрытий |
перекрытий над проездами, подвалами и подпольями |
зенитных фонарей |
|
|
1 Жилые, лечебно-профилактические и детские учреждения, школы, интернаты |
4,0 |
3,0 |
2,0 |
tв - tр |
|
2 Общественные, кроме указанных в поз. 1, административные и бытовые, за исключением помещений с влажным или мокрым режимом |
4,5 |
4,0 |
2,5 |
tв - tр |
|
3 Производственные с сухим и нормальным режимами |
tв - tр, но не более 7 |
0,8(tв - tр), но не более 6 |
2,5 |
tв - tр |
|
4 Производственные и другие помещения с влажным или мокрым режимом |
tв - tр |
0,8(tв - tр) |
2,5 |
Не нормируется |
|
5 Производственные здания со значительными избытками явной теплоты (более 23 Вт/м3) и расчетной относительной влажностью внутреннего воздуха не более 50 % |
12 |
12 |
2,5 |
tв - tр |
|
Обозначения: tв - то же, что в формуле (5.2); tр - температура точки росы, °С, при расчетной температуре tв и относительной влажности внутреннего воздуха, принимаемым согласно СанПиН 2.1.2.2645, ГОСТ 12.1.005 и СанПиН 2.2.4.548, СП 60.13330 и нормам проектирования соответствующих зданий. Примечание - Для зданий картофеле- и овощехранилищ нормируемый температурный перепад Δtн для наружных стен, покрытий и чердачных перекрытий следует принимать по СП 109.13330. |
||||
СП 131.13330.2020 "Строительная климатология"
3 Климатические параметры холодного периода года
3.1 Климатические параметры холодного периода года приведены в таблице 3.1.
Т а б л и ц а 3.1
|
Респуб-лика, край, автоно-мный округ, область, пункт |
Темпера-тура воздуха наиболее холодных суток, °C, обеспечен-ностью |
Темпера-тура воздуха наиболее холодной пяти-дневки, °C, обеспечен-ностью |
Темпе-ратура воздуха, °C, обеспе-ченно-стью 0,94 |
Абсо-лютная мини-мальная темпе-ратура воздуха, °C |
Средняя суточная ампли-туда темпера-туры воздуха наиболее холод-ного месяца, °C |
Продолжительность, сут, и средняя температура воздуха, °C, периода со средней суточной температурой воздуха |
|||||||
|
≤0°C |
≤8°C |
≤10°C |
|||||||||||
|
Продол-житель-ность |
средняя темпе-ратура |
Продол-житель-ность |
средняя темпе-ратура |
Продол- житель- ность |
средняя темпе-ратура |
||||||||
|
0,98 |
0,92 |
0,98 |
0,92 |
||||||||||
|
Кемеровская область |
|||||||||||||
|
Кемерово |
-45 |
-43 |
-42 |
-39 |
-25 |
-50 |
10,2 |
171 |
-12,0 |
228 |
-7,9 |
245 |
-6,7 |
Кемеровская область относится к районам с наиболее холодной пятидневкой с обеспеченностью 0,92 с температурой -35ºС и ниже.
5 Средняя месячная и годовая температуры воздуха
5.1 Средняя месячная и годовая температуры воздуха, °C, приведены в таблице 5.1.
Таблица 5.1.
|
Республика, край, автономный округ, область, пункт |
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
XII |
Год |
|
Кемеровская область |
|||||||||||||
|
Кемерово |
-8,1 |
-5,9 |
-0,7 |
2,2 |
10,4 |
16,7 |
19,0 |
15,9 |
9,6 |
2,0 |
-7,8 |
-15,1 |
0,9 |
|
Киселевск |
-5,7 |
-3,6 |
-0,8 |
3,4 |
11,1 |
17,0 |
19,4 |
16,4 |
10,1 |
2,9 |
-6,5 |
-13,3 |
2,1 |
|
Кондома |
-7,6 |
-4,7 |
-0,6 |
2,3 |
10,0 |
15,5 |
17,8 |
15,1 |
8,9 |
2,0 |
-7,7 |
-15,0 |
0,8 |
|
Мариинск |
-7,1 |
-15,2 |
-6,9 |
2,1 |
9,9 |
16,2 |
18,7 |
15,5 |
9,1 |
1,7 |
-7,8 |
-14,5 |
1,0 |
|
Тайга |
-18,2 |
-16,0 |
-7,9 |
0,9 |
8,7 |
15,2 |
17,6 |
14,5 |
8,2 |
0,7 |
-9,1 |
-15,5 |
-0,1 |
|
Тисуль |
-16,7 |
-14,8 |
-6,9 |
2,3 |
9,6 |
15,9 |
18,2 |
15,3 |
9,2 |
1,9 |
-7,4 |
-13,7 |
1,1 |
|
Топки |
-17,1 |
-15,2 |
-7,4 |
1,8 |
10,0 |
16,0 |
18,5 |
15,4 |
9,2 |
1,5 |
-8,1 |
-14,5 |
0,8 |
|
Усть-Кабырза |
-19,7 |
-16,0 |
-6,8 |
2,2 |
9,8 |
15,6 |
17,8 |
15,2 |
8,8 |
1,6 |
-8,4 |
-17,0 |
0,2 |
В соответствии с таблицей 5.1 в городе Кемерово, к теплому периоду года относятся следующие месяца: май, июнь, июль, август, сентябрь.
ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
4.4 Оптимальные и допустимые параметры микроклимата в обслуживаемой зоне помещений жилых (в том числе общежитий), детских дошкольных учреждений, общественных, административных и бытовых зданий следует принимать для соответствующего периода года в пределах значений параметров, приведенных в таблицах 1 - 3:
Таблица 1 - Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений жилых зданий и общежитий
|
Период года |
Наимено-вание помеще-ния |
Температура воздуха, °С |
Результирующая температура, °С |
Относительная влажность, % |
Скорость движения воздуха, м/с |
||||
|
оптималь-ная |
допусти-мая |
оптималь-ная |
допусти-мая |
оптималь-ная |
допусти-мая, не более |
оптимальная, не более |
допустимая, не более |
||
|
Теплый |
Жилая комната |
22-25 |
20-28 |
22-24 |
18-27 |
60-30 |
65 |
0,2 |
0,3 |

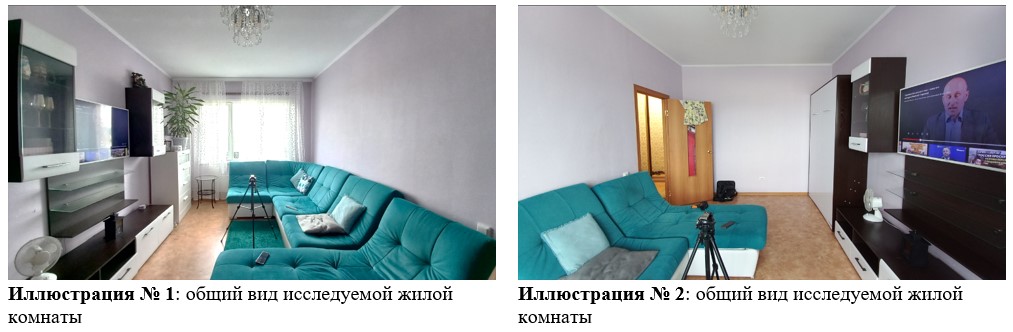

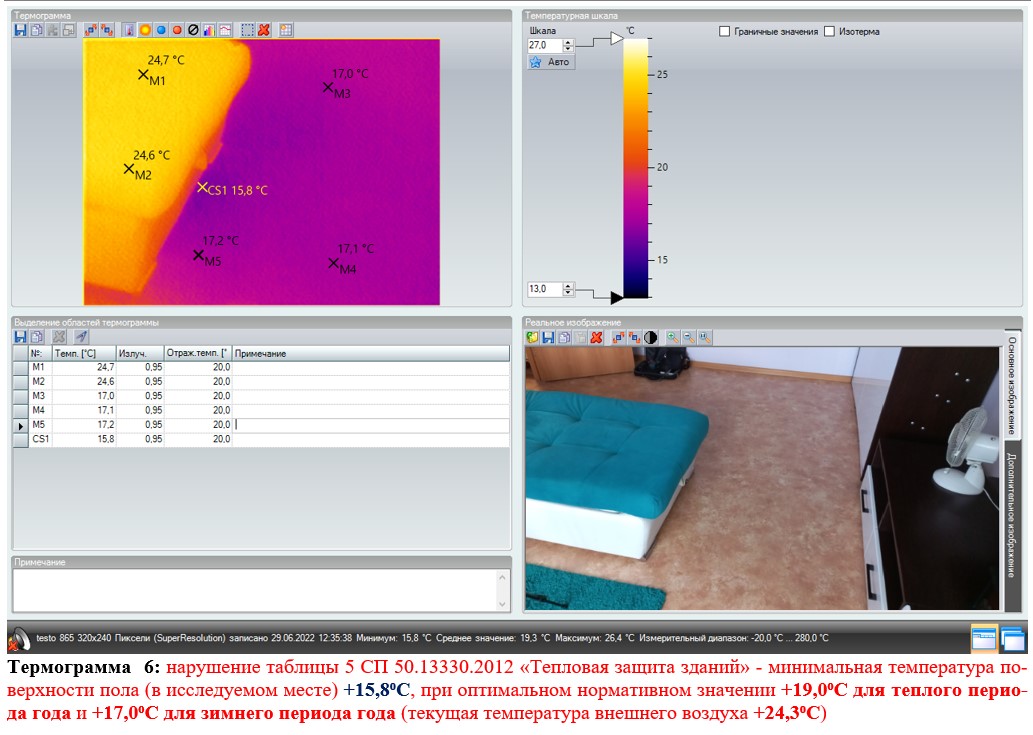

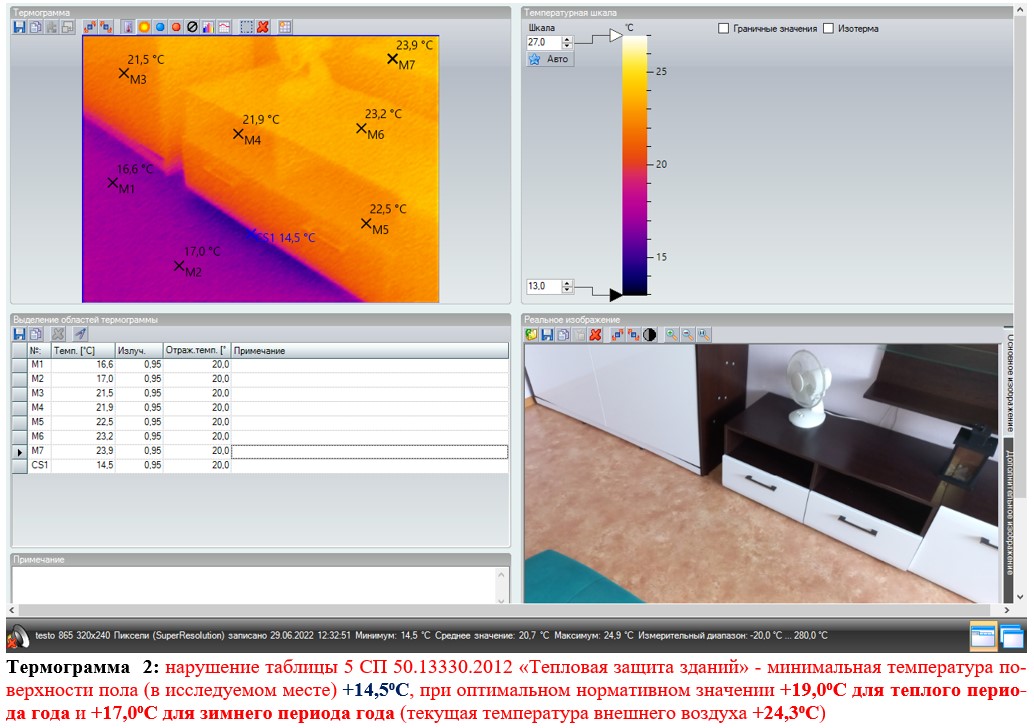

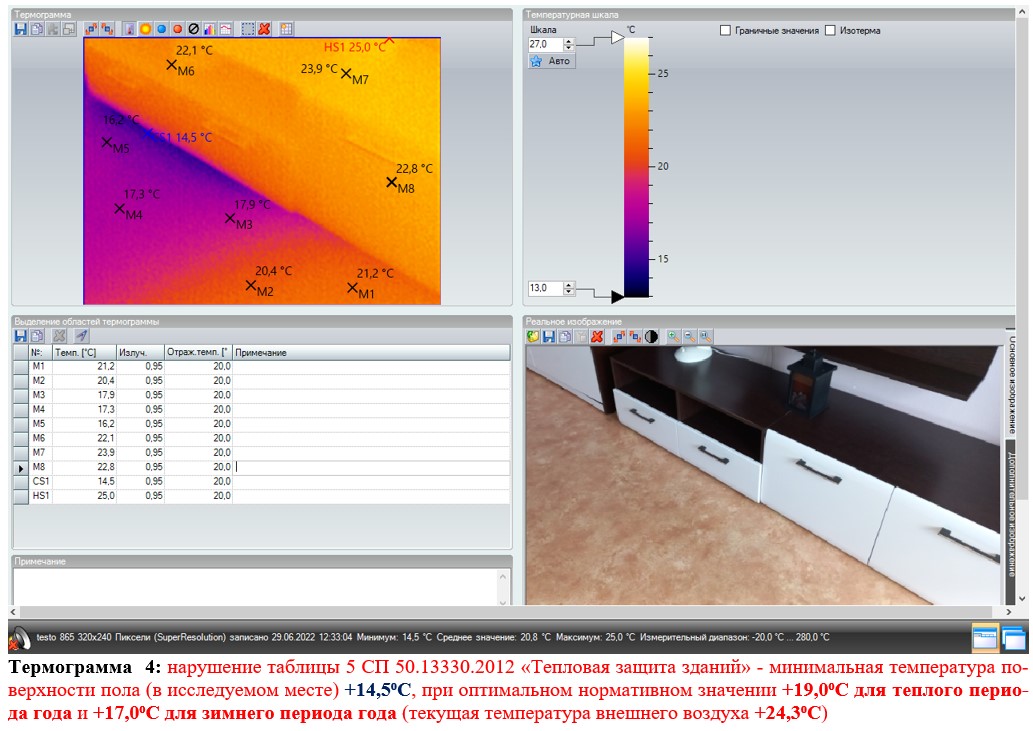

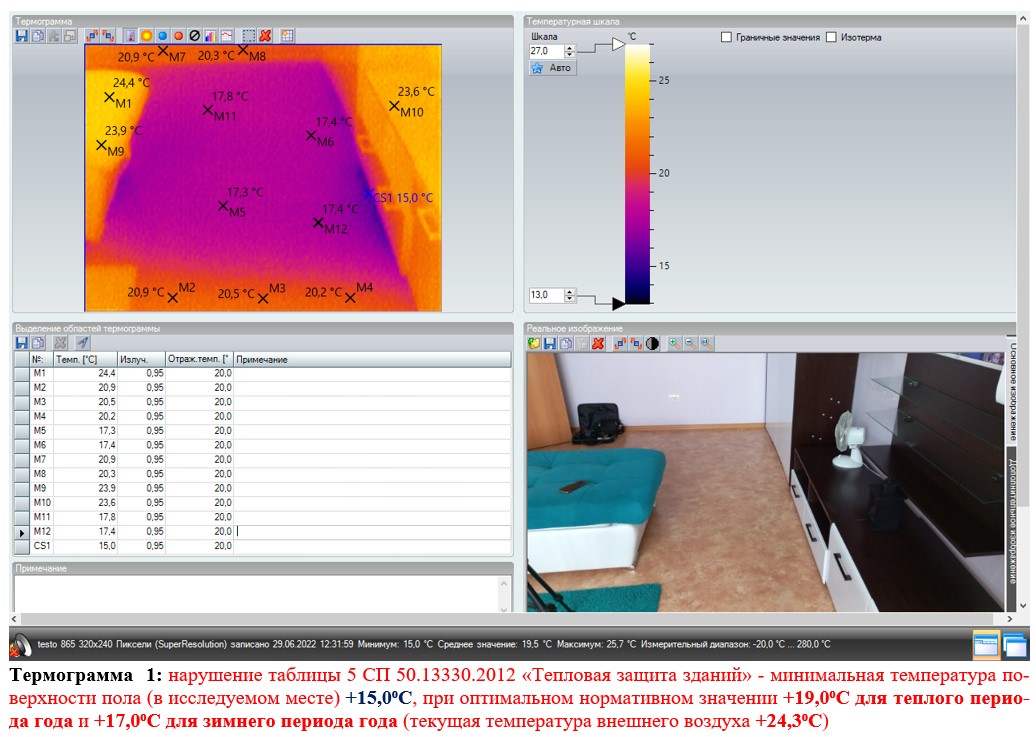

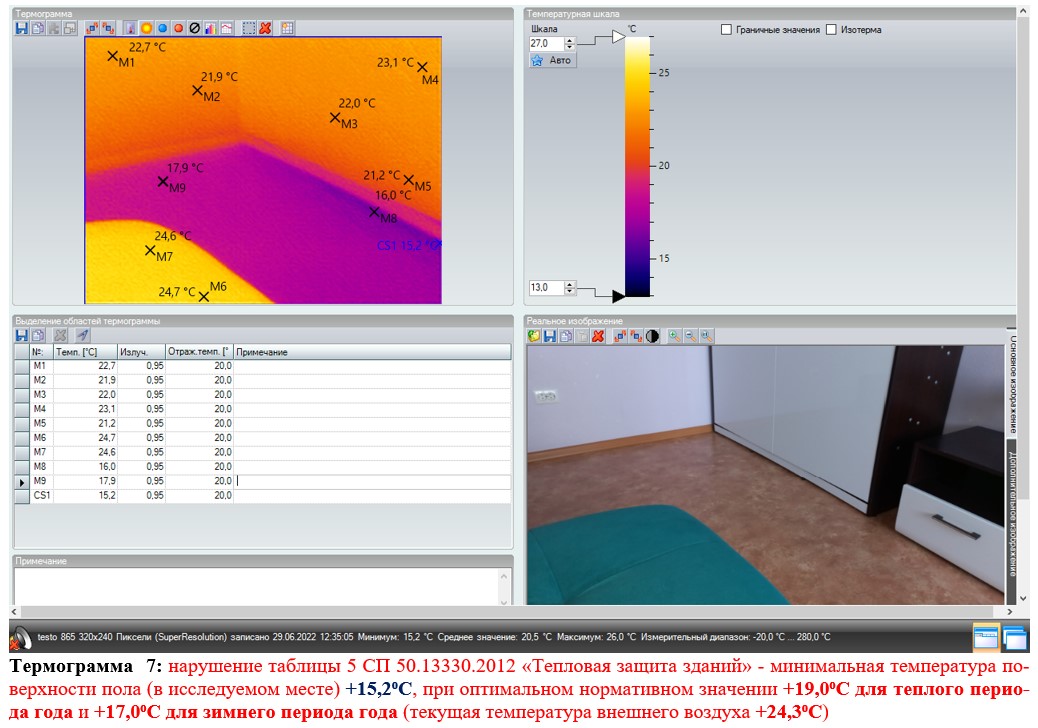

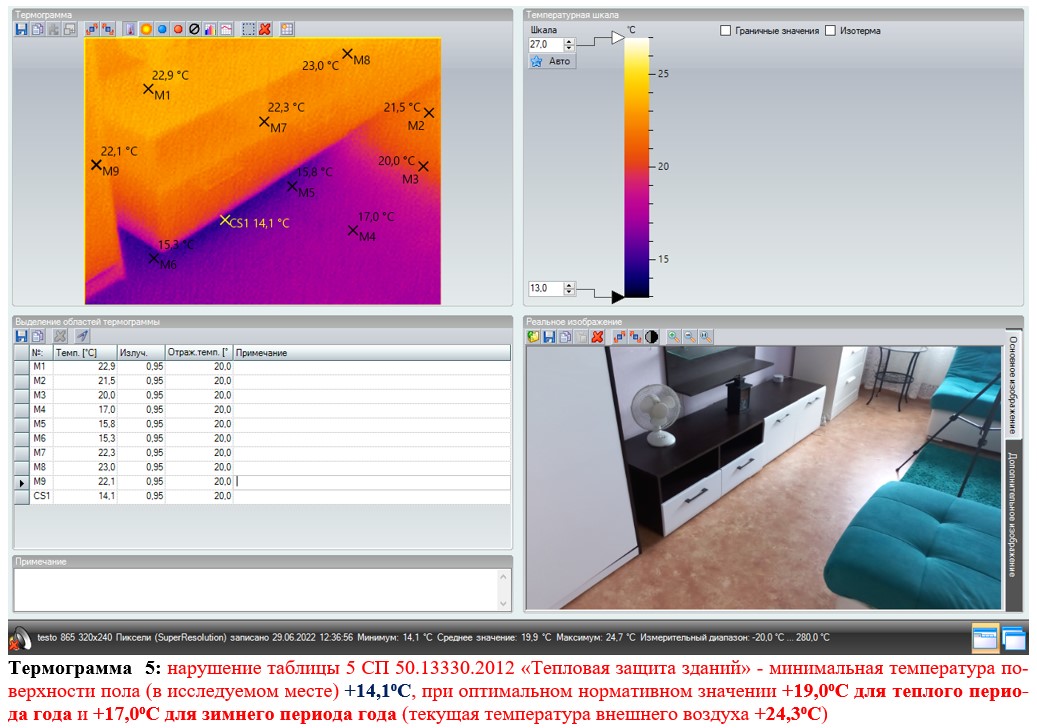

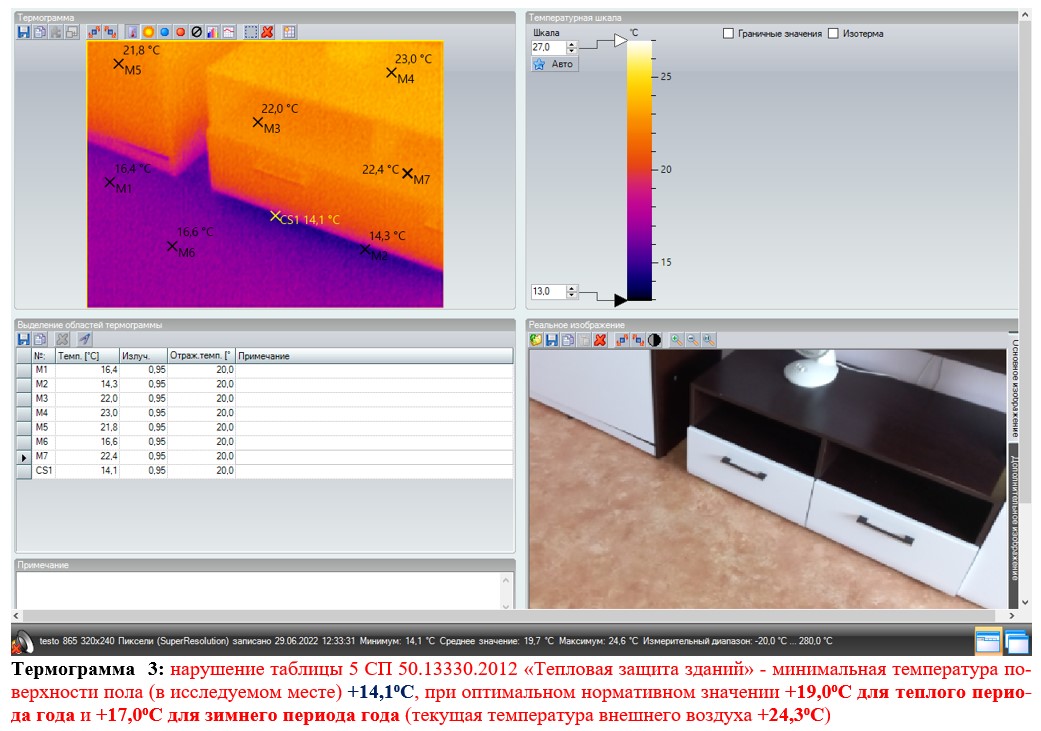

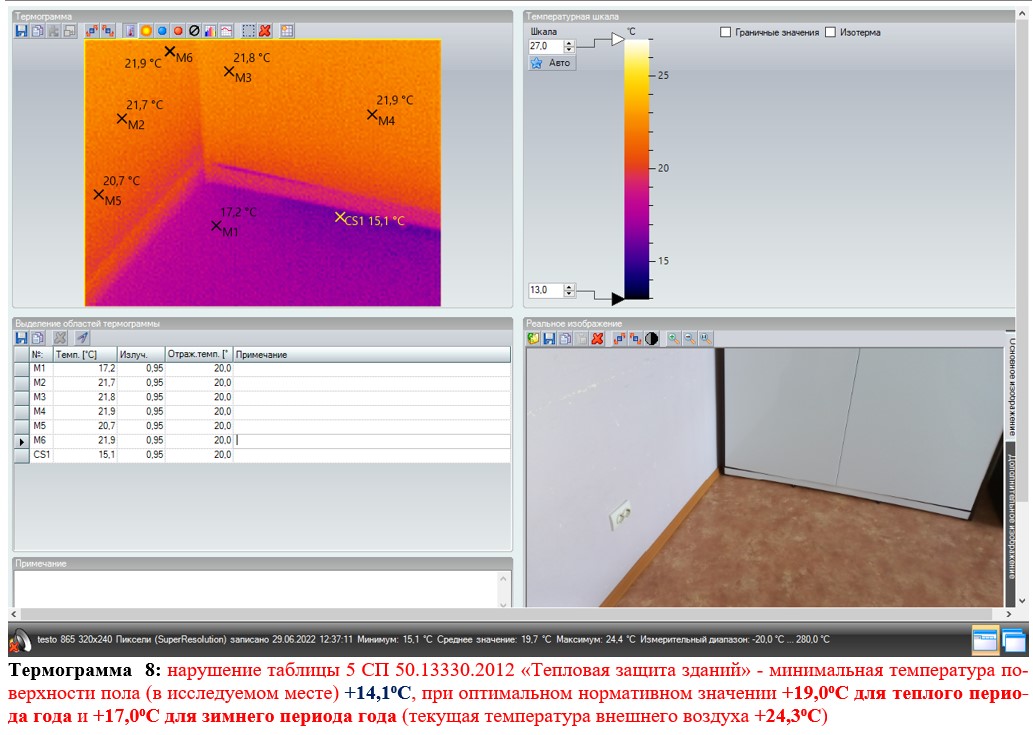

Исследование жилой комнаты
Источник охлаждения плиты перекрытия

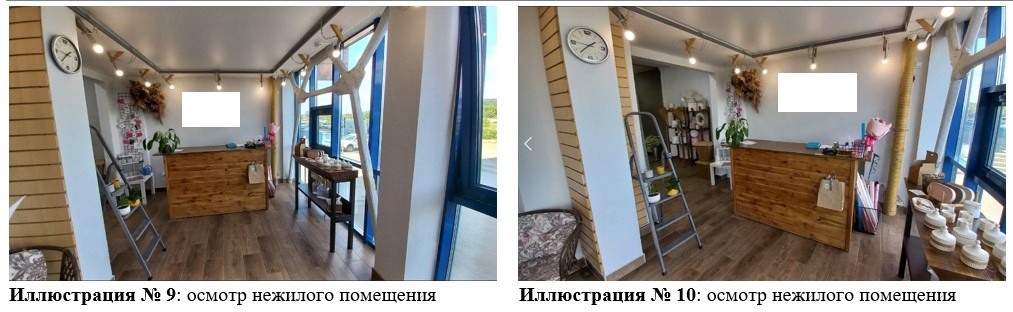

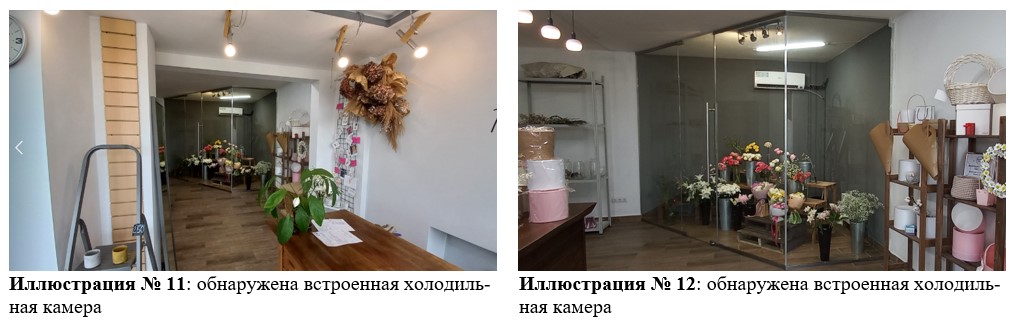

Вывод: В исследуемом нежилом помещении, расположенном под исследуемой квартирой, обнаружена встроенная холодильная камера для цветов.
Ответы на вопросы, поставленные перед специалистом:
Вопрос 1: Определение технического состояния ограждающих конструкций квартиры, расположенной по адресу: г. Кемерово, пр. ……………., д. …, кв. …6, с применением тепловизионного исследования.
Вывод: исследование проводилось … ……….. 2024 года в 12:00 (в соответствии с таблицей 5.1 СП 131.13330.2020 «Строительная климатология» исследование проводилось в теплый период года).

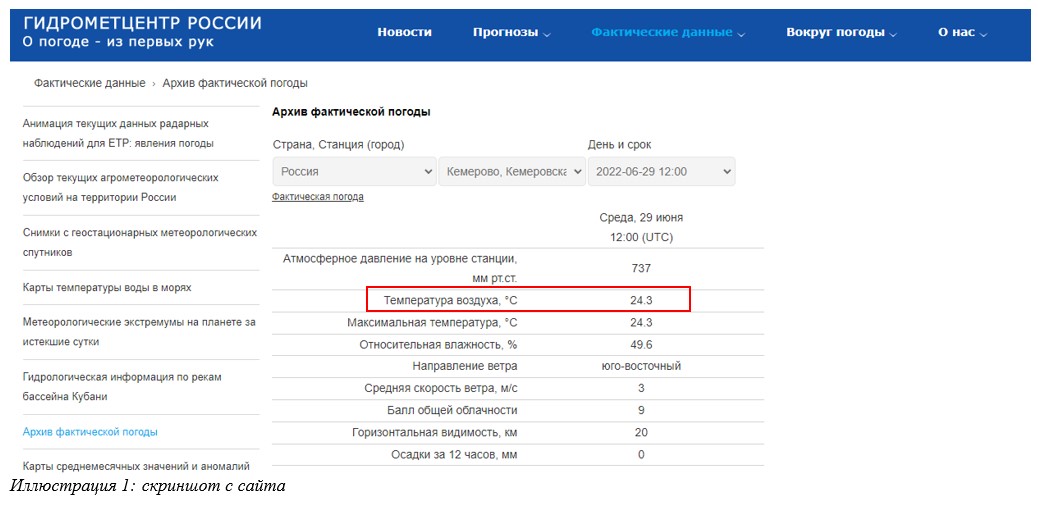

Температура внешнего воздуха, в соответствии с данными Гидрометцентра России на момент исследования, составила +24,3°С.

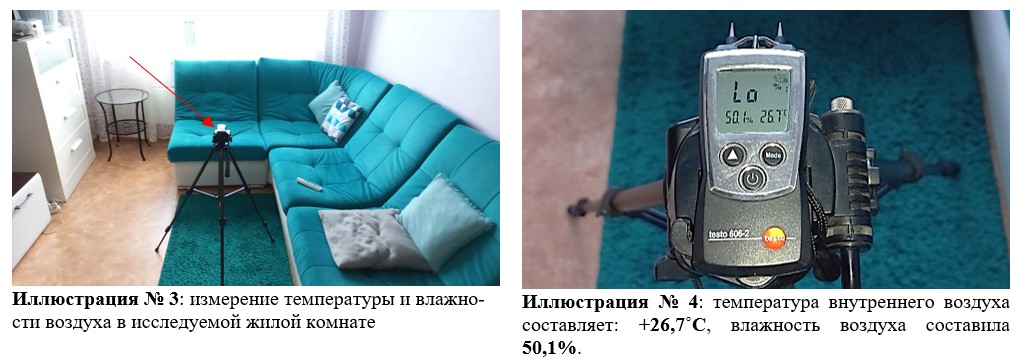

Температура внутреннего воздуха составила +26,7˚С, влажность воздуха составила 50,1% (натуральное измерение).
На поверхности части пола жилой комнаты исследуемой квартирой №6, по адресу: г. Кемерово, пр. .............., д. ..., с применением тепловизионного исследования зафиксированы температуры, с показателем ниже допустимых нормативных значений (смотреть термограммы исследовательской части) – нарушение таблицы 5 СП 50.13330.2012 «Тепловая защита зданий», пункт 9.18 СП 54.13330.2016 «Здания жилые многоквартирные», статья 29 Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"

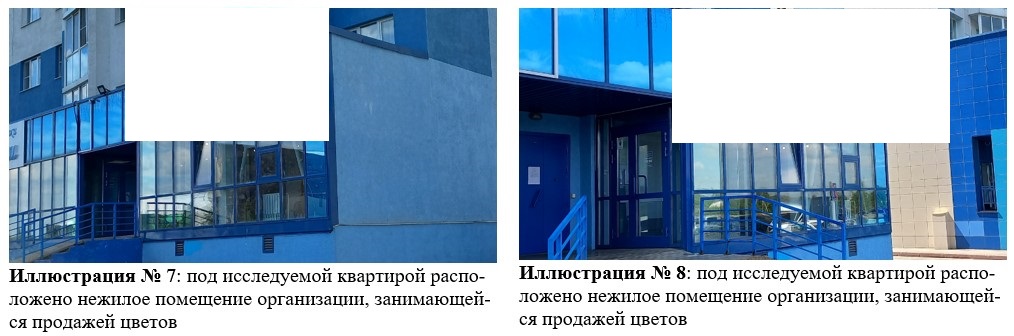

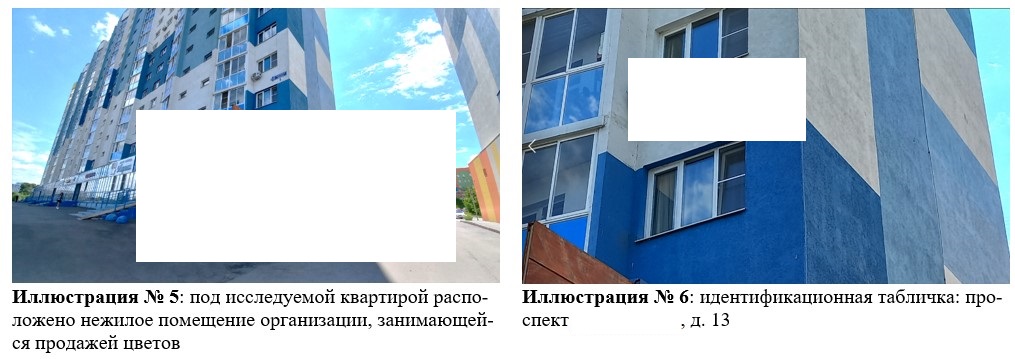

Под исследуемой квартирой №6, по адресу: г. Кемерово, пр. ………….., д. …, расположено нежилое помещение организации, занимающейся продажей цветов. В дальней комнате нежилого помещения обнаружена встроенная холодильная камера для цветов, являющаяся источником охлаждения плиты межэтажного перекрытия.
