Исследование светопрозрачной ограждающей конструкции в квартире

Основные понятия

• Ограждающие конструкции - конструктивные элементы здания (сооружения), предназначенные для разделения планировочных объемов здания между собой или для ограждения внутреннего пространства здания как единого целого от внешней среды;
• Основные оконные блоки - все виды оконных блоков, регламентируемые ГОСТ 23166и применяемые для заполнения светопроемов наружных стен жилых помещений, с параметрами внутреннего микроклимата, определяемыми нормативными документами, включая кухни, ванные комнаты и санитарно-технические кабины с естественным освещением;
• Пространственная жесткость конструкции - устойчивость по отношению ко всем видам нагрузок и напряжений, вызывающим изгибные деформации или прогибы всей конструкции, отдельных ее элементов в одной или нескольких плоскостях;
• Светопрозрачная ограждающая конструкция - все виды ограждающих конструкций, обеспечивающие естественным светом помещения зданий и сооружений;
• Светопрозрачное заполнение - заполнение из прозрачного листового стекла, стеклопакета или их комбинации, установленное в рамочном элементе изделия;
• Подоконник - деталь нижней части внутреннего обрамления оконного проема: доска, профиль или плита, укладываемые на уровне нижнего бруса оконной коробки и выполненные из дерева, ПВХ, камня, металла, железобетона;
• Стеклопакет - конструкция, представляющая собой объемное изделие, состоящие из двух или трех листов стекла, соединенных между собой по контуру с помощью дистанционных рамок и герметиков, образующих герметически замкнутые камеры, заполнены осушенным воздухом или газом.
• Оконный блок - светопрозрачная конструкция, предназначенная для естественного освещения помещений, его вентиляции и защиты от атмосферных и шумовых воздействий, состоящая из сборочных единиц – коробки и створчатых элементов.
• Профиль (брусок) - профилированная деталь рамочного элемента изделия или отдельная погонажная деталь, не входящая в рамочные элементы;
• Импост - средний брусок коробки, служащий для притвора створок и навески створок в трехстворчатых (и более) окнах.
• Отлив, дождезащитиый профиль - деталь, предназначенная для отвода дождевой воды и защищающая оконную конструкцию от ее проникновения.
• Притвор - узел сопряжения створки с профильными элементами рамы или импоста (штульпа);
• Наплав - выступ профиля створки (коробки), предназначенный для установки уплотняющей прокладки и перекрывающий зазор в притворе;
• Главный профиль - профиль, основное назначение которого состоит в обеспечении прочностных характеристик оконных и дверных блоков (профили коробок, створок, импостов и др.);
• Вспомогательный профиль - профиль, назначение которого не состоит в обеспечении прочностных характеристик оконных и дверных блоков (штапики, соединительные, расширительные, подставочные профили, наличники, декоративные накладки и др.);
• Соединительный профиль - вспомогательный профиль (или комплект профилей), обеспечивающий соединение (в том числе угловое) оконных (дверных) блоков;
• Подставочный профиль - вспомогательный профиль, жестко закрепляемый на нижнем профиле коробки для улучшения условий монтажа оконного блока;
• Устройство поворотно-откидное (откидное, поворотное) с функцией щелевого проветривания: Устройство, позволяющее устанавливать и фиксировать створку (полотно) в положении щелевого проветривания (свободный зазор под наплавом - не более 10 мм), но не обеспечивающее регулирование угла открывания;

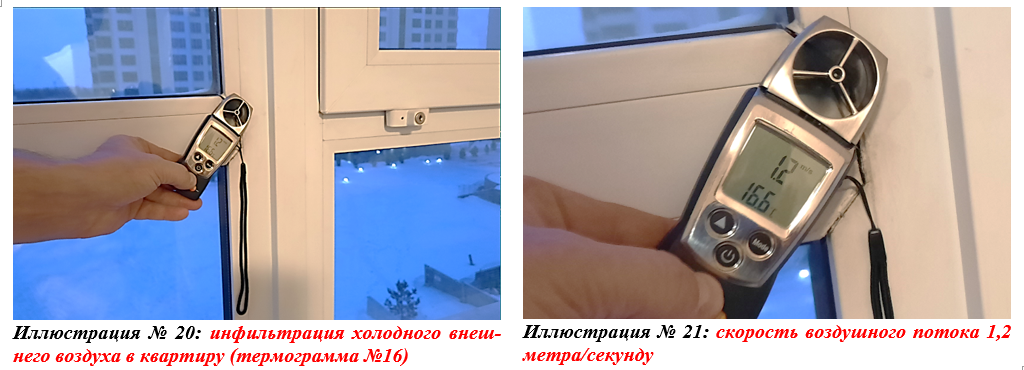

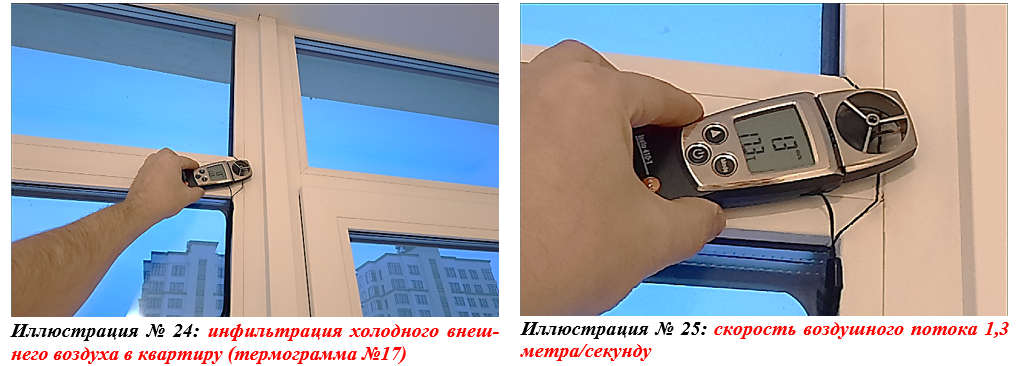

• Инфильтрация воздуха - поступление воздуха в помещение извне из-за неплотностей в ограждающих конструкциях.

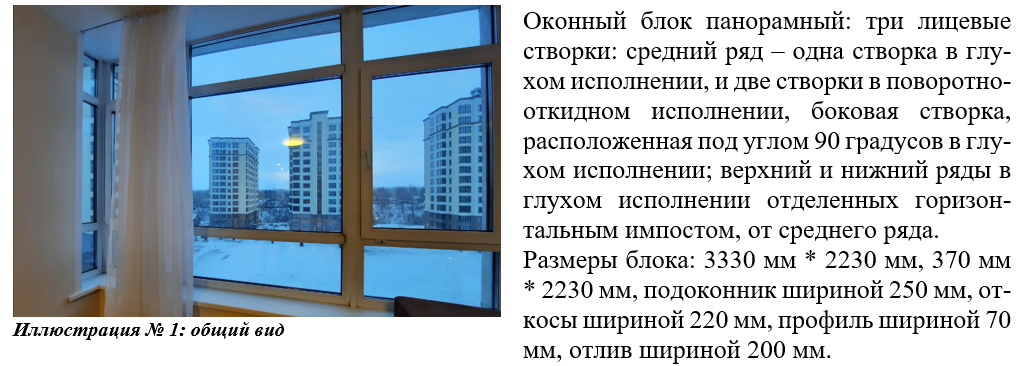

Исследование оконного блока

Согласно, пункта 7.5 ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия»: «…Геометрические размеры монтажных зазоров, стеновых проемов, монтируемых оконных конструкций и размеры дефектов поверхностей проемов измеряют металлической измерительной рулеткой по ГОСТ 7502, металлической линейкой по ГОСТ 427, штангенциркулем по ГОСТ 166 с использованием методов по ГОСТ 26433.0 и ГОСТ 26433.1. Допускается использовать другие средства измерения, поверенные (калиброванные) в установленном порядке, с погрешностью, определенной в нормативных документах.

При измерении отклонений от отвесной линии (вертикали) и горизонтального уровня поверхностей оконных проемов и конструкций следует пользоваться правилами измерений по ГОСТ 26433.2…»

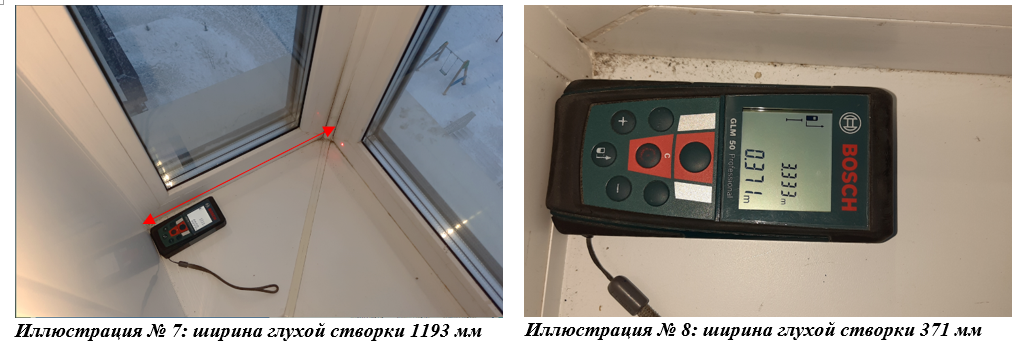

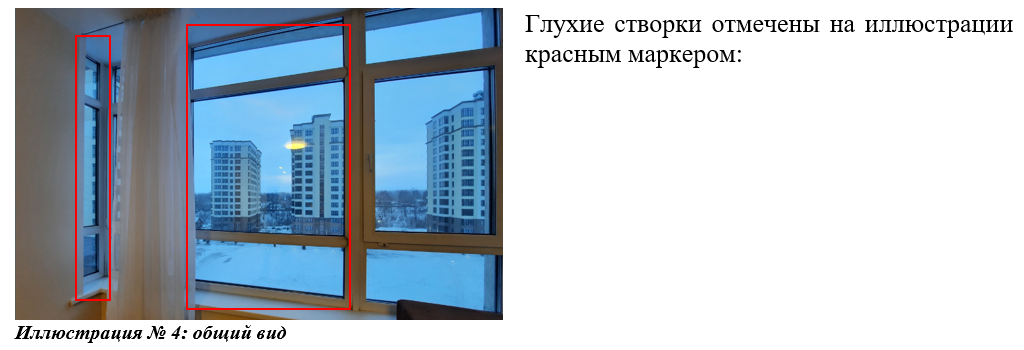

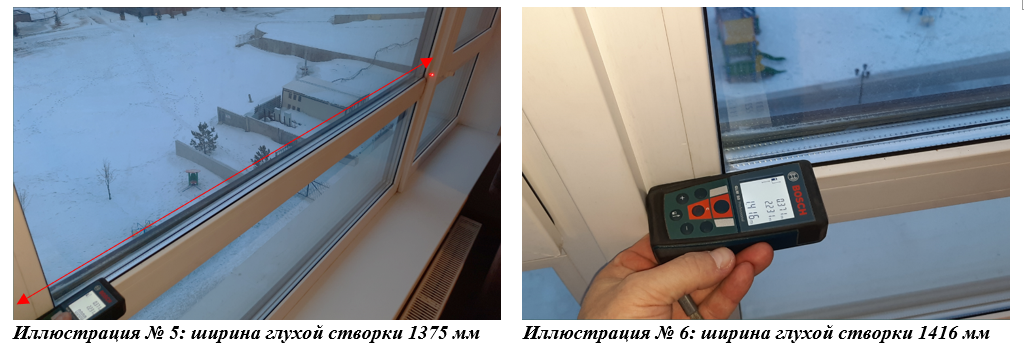

Критерий №1 – наличие глухих створок

Нарушены следующие нормативные требования:

Федеральный закон от 30.12.2009 №384-ФЗ "Технический регламент о безопасности зданий и сооружений"

Статья 30. Требования безопасности для пользователей зданиями и сооружениями

5. В проектной документации зданий и сооружений должны быть предусмотрены:

1) устройства для предупреждения случайного движения подвижных элементов оборудования здания или сооружения (в том числе при отказе устройств автоматического торможения), которое может привести к наступлению несчастных случаев и нанесению травм людям;

2) конструкция окон, обеспечивающая их безопасную эксплуатацию, в том числе мытье и очистку наружных поверхностей;

3) устройства для предупреждения случайного выпадения людей из оконных проемов (в случаях, когда низ проема ниже высоты центра тяжести большинства взрослых людей);

4) достаточное освещение путей перемещения людей и транспортных средств;

5) размещение хорошо различимых предупреждающих знаков на прозрачных полотнах дверей и перегородках.

ГОСТ 23166-99 «Блоки оконные. Общие технические условия»

Пункт 5.1.6 «…Применение неоткрывающихся створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии) при наличии в таких конструкциях устройств для проветривания помещений. Возможность применения неоткрывающихся створчатых элементов оконных блоков в других видах помещений устанавливают в проектной документации на строительство…»

Закон РФ от 07.02.1992 N 2300-1 "О защите прав потребителей"

Статья 12. Ответственность изготовителя (исполнителя, продавца, владельца агрегатора) за ненадлежащую информацию о товаре (работе, услуге)

2. Продавец (исполнитель), не предоставивший покупателю полной и достоверной информации о товаре (работе, услуге), несет ответственность, предусмотренную пунктами 1 - 4 статьи 18 или пунктом 1 статьи 29 настоящего Закона, за недостатки товара (работы, услуги), возникшие после его передачи потребителю вследствие отсутствия у него такой информации.
3. При рассмотрении требований потребителя о возмещении убытков, причиненных недостоверной или недостаточно полной информацией о товаре (работе, услуге), необходимо исходить из предположения об отсутствии у потребителя специальных познаний о свойствах и характеристиках товара (работы, услуги).

Исходя из приведенных положений Закона "О защите прав потребителей", застройщик обязан предоставить потребителю необходимую информацию, связанную с монтажом оконного блока с не открывающейся створкой.

Как разъяснил Верховный Суд РФ в Постановлении Пленума от 28 июня 2012 года за №17 "О рассмотрении судами гражданских дел по спорам о защите прав потребителей", при рассмотрении требований потребителя о возмещении убытков, причиненных ему недостоверной или недостаточно полной информацией о товаре (работе, услуге), суду следует исходить из предположения об отсутствии у потребителя специальных познаний о его свойствах и характеристиках, имея в виду, что в силу Закона о защите прав потребителей изготовитель (исполнитель, продавец) обязан своевременно предоставлять потребителю необходимую и достоверную информацию о товарах (работах, услугах), обеспечивающую возможность компетентного выбора (статья 12).

Выявлен критический дефект оконного блока: наличие глухих створок является нарушением техники безопасности – в соответствии с ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» дефект является критическим.

Критерий №2 – исследование теплотехнических характеристик профильной системы

Нарушены следующие нормативные требования:

В соответствии с пункт 5.7 СП 50.13330.2012 «Тепловая защита зданий»: «…Температура внутренней поверхности ограждающей конструкции (за исключением вертикальных светопрозрачных конструкций, т.е. с углом наклона к горизонту 45° и более) в зоне теплопроводных включений, в углах и оконных откосах, а также зенитных фонарей должна быть не ниже точки росы внутреннего воздуха при расчетной температуре наружного воздуха - t_н, °C, принимаемой в соответствии с пояснениями к формуле (5.4).

Минимальная температура внутренней поверхности остекления вертикальных светопрозрачных конструкций, т.е. с углом наклона к горизонту 45° и более (кроме производственных зданий) должна быть не ниже 3 °С, для производственных зданий - не ниже 0 °С. Минимальная температура внутренней поверхности непрозрачных элементов вертикальных светопрозрачных конструкций не должна быть ниже точки росы внутреннего воздуха помещения, при расчетной температуре наружного воздуха - t_н, °С, принимаемой в соответствии с пояснениями к формуле (5.4)…»

Нормативная точка росы в соответствии с пунктом 5.2.3 СП 23-101-2004 «Проектирование тепловой защиты зданий»: «…Для жилых и общественных зданий температура точки росы t_d приведена в таблице 3 при соответствующих минимальных температурах и относительной влажности, приведенных в таблице 1.

Таблица 3 - Температура точки росы воздуха внутри здания для холодного периода года

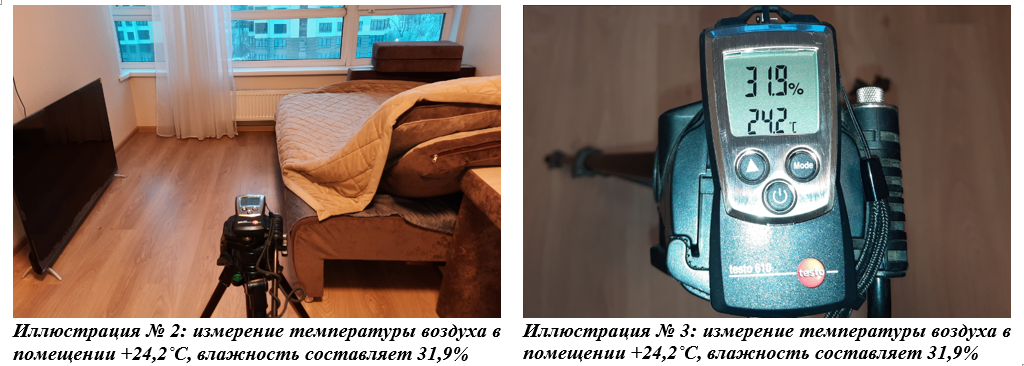

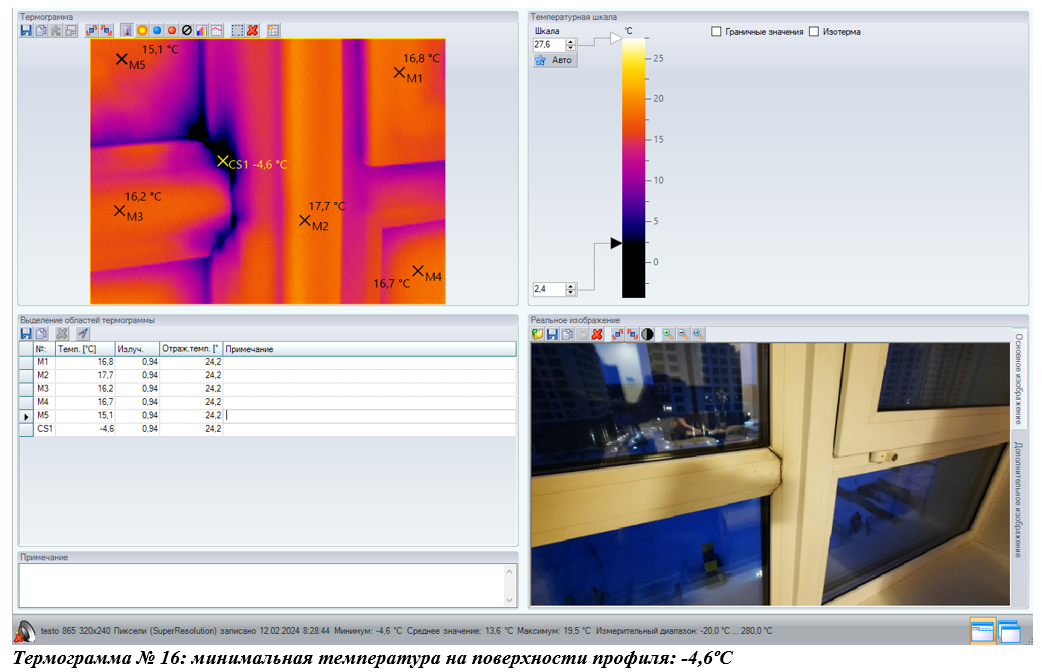

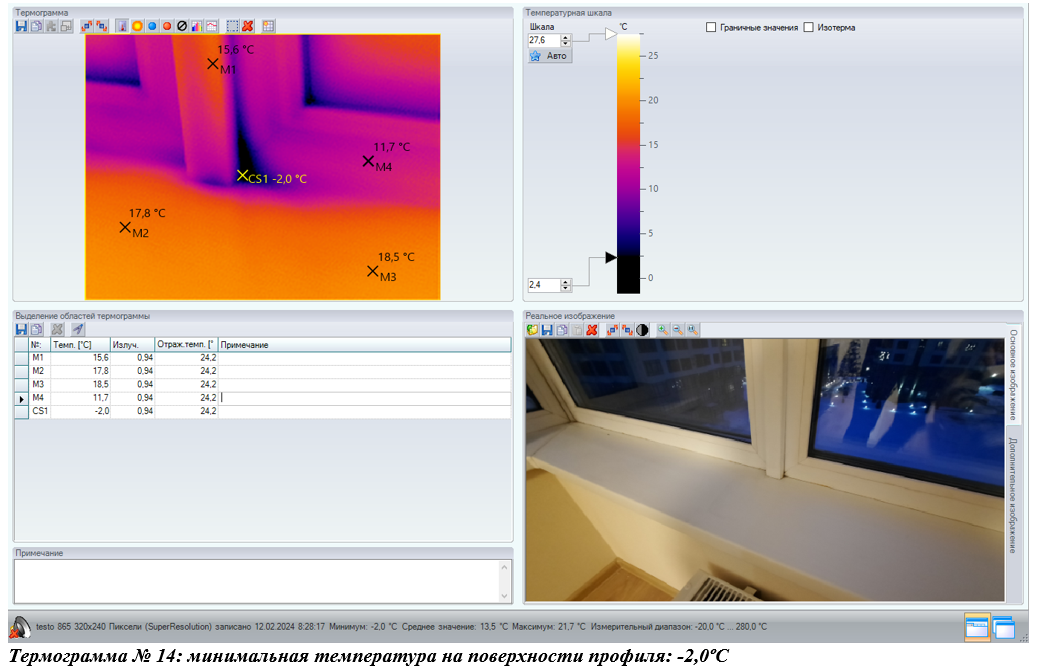

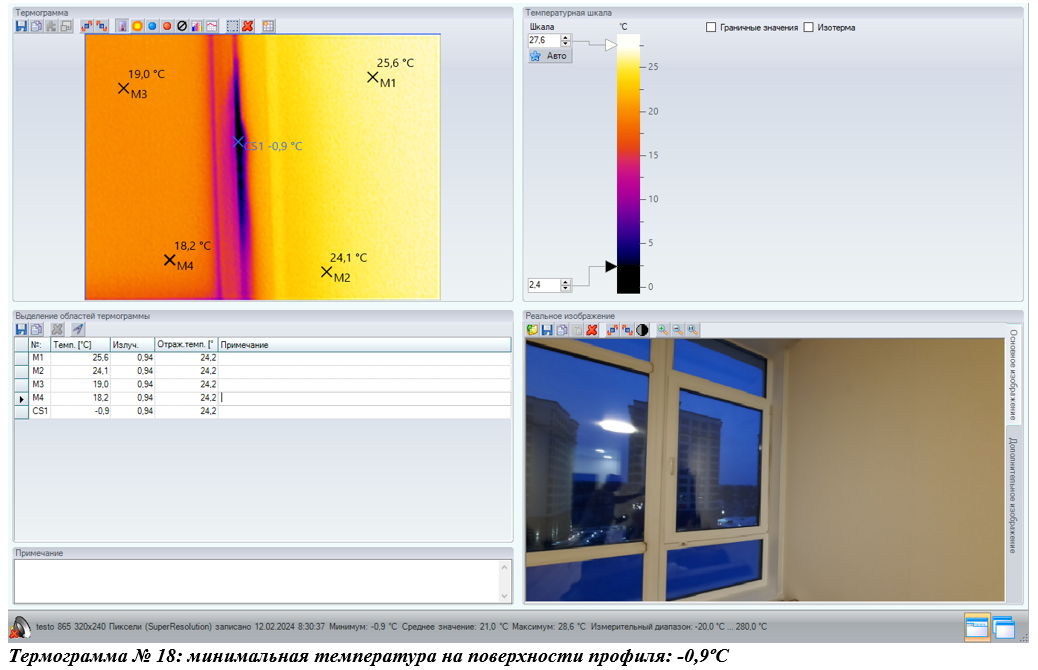

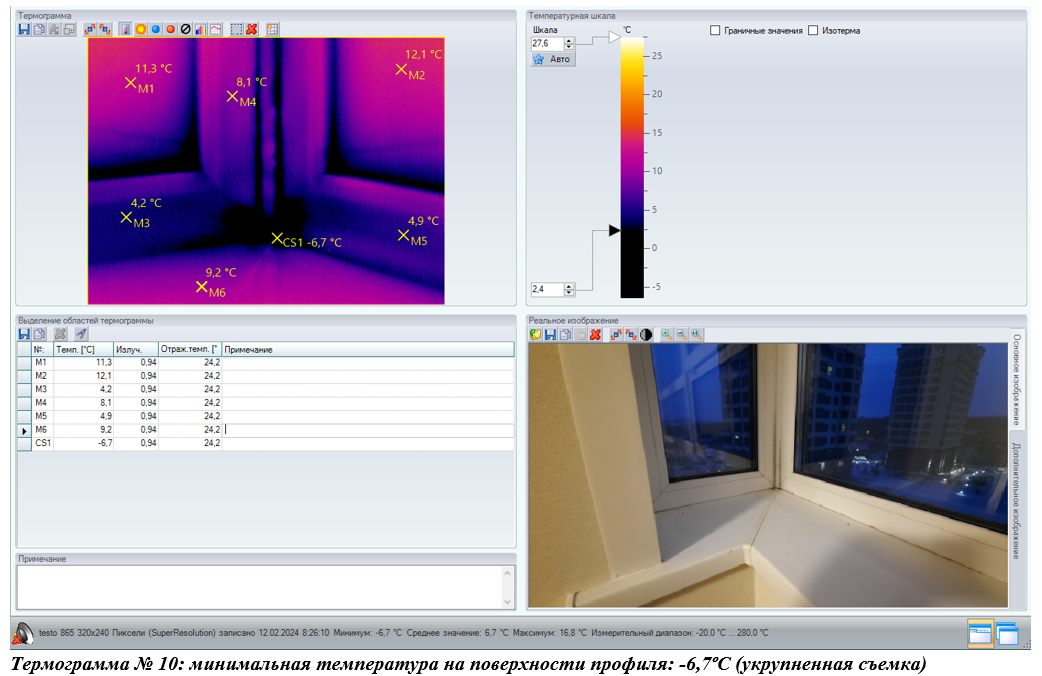

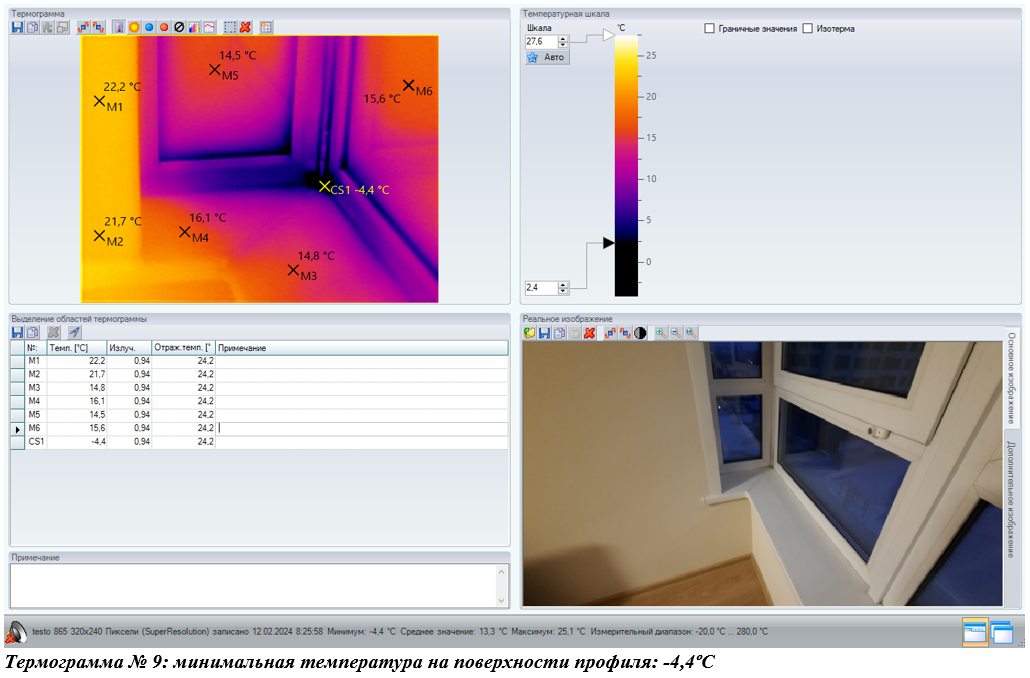

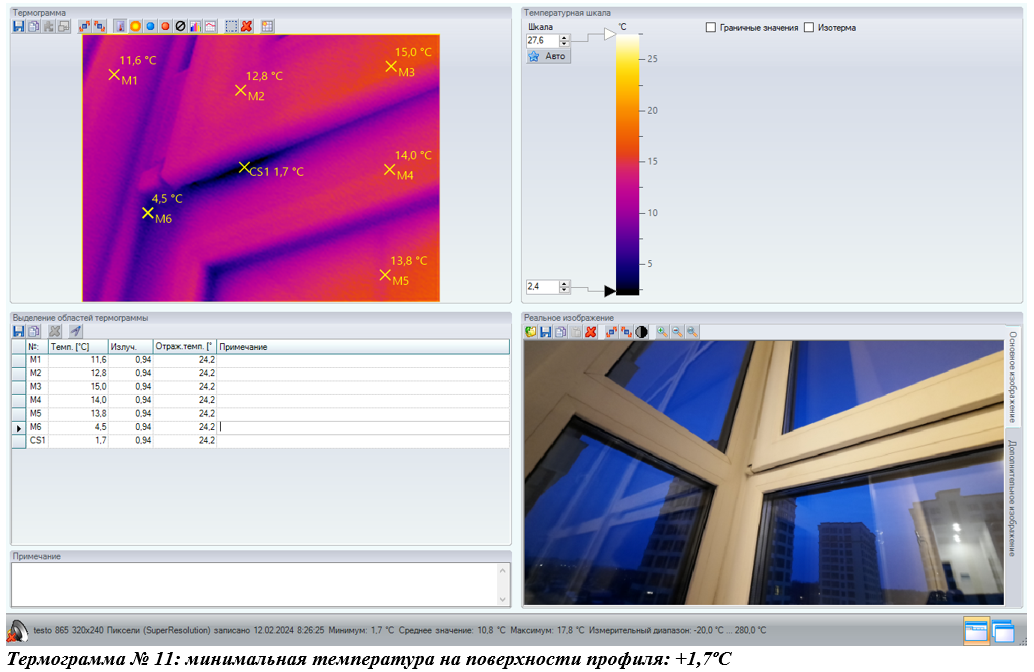

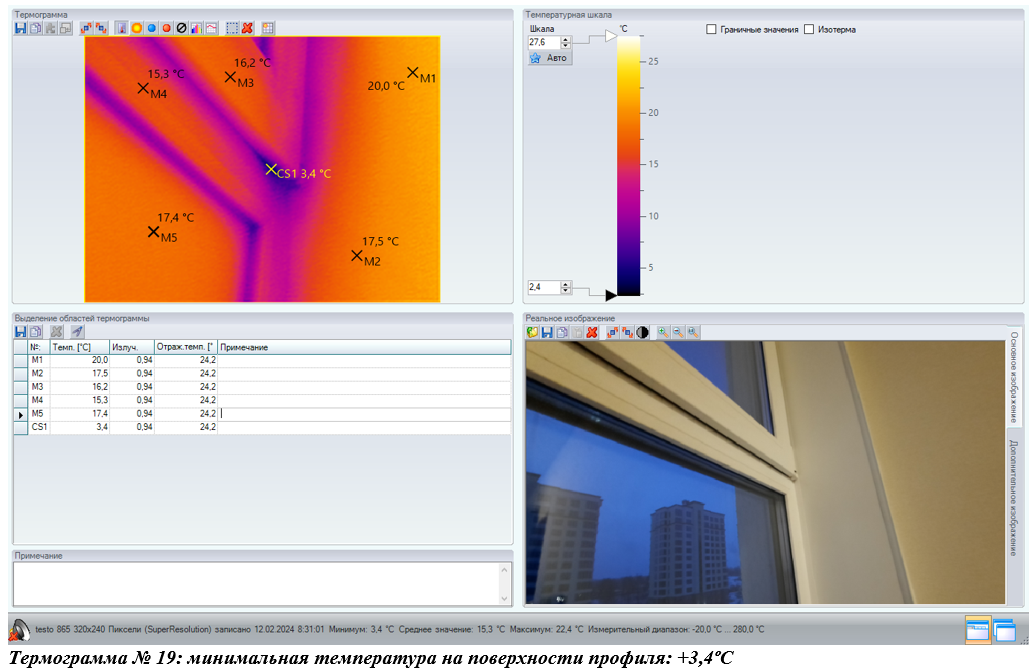

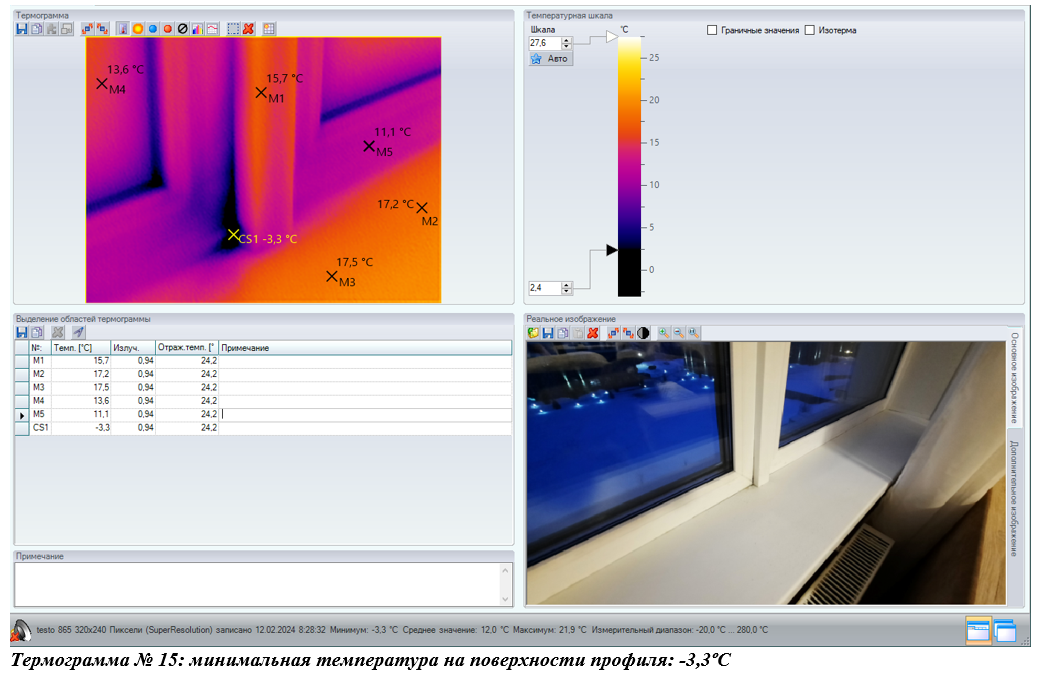

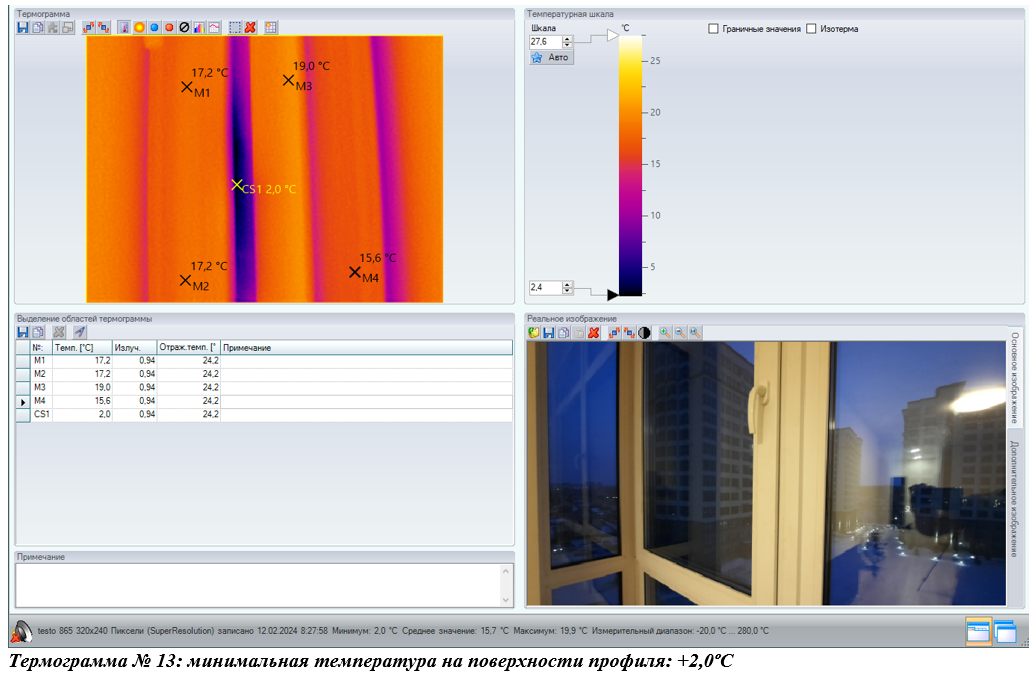

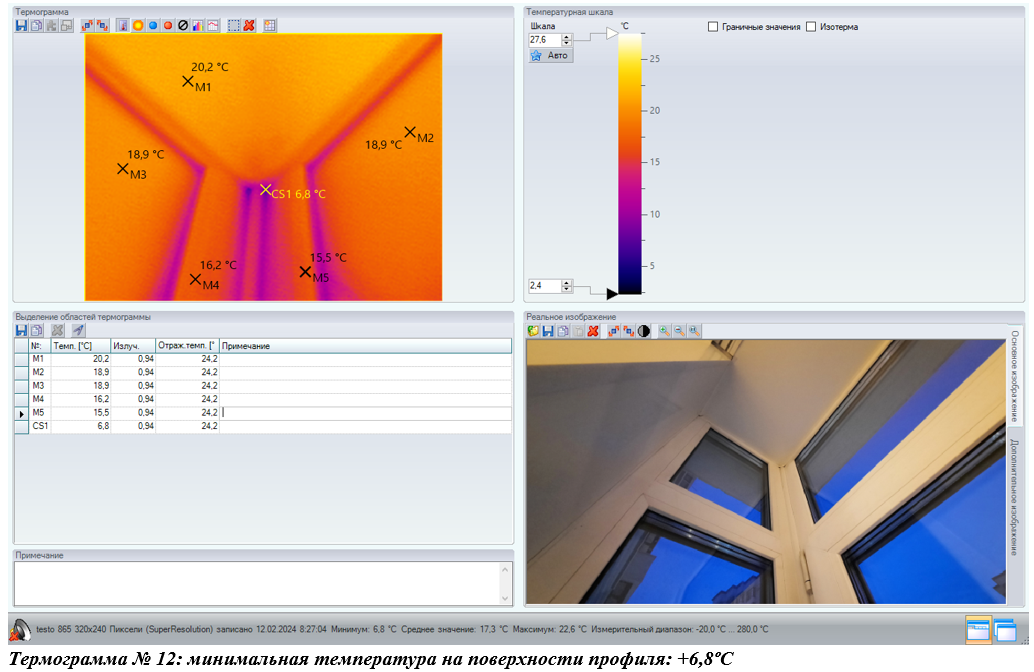

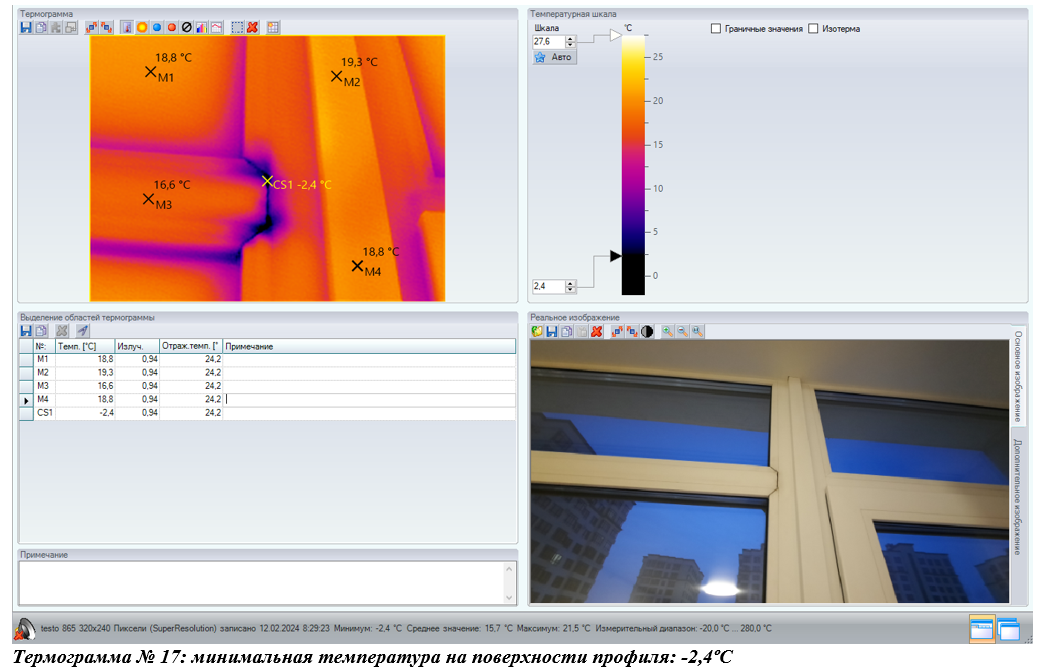

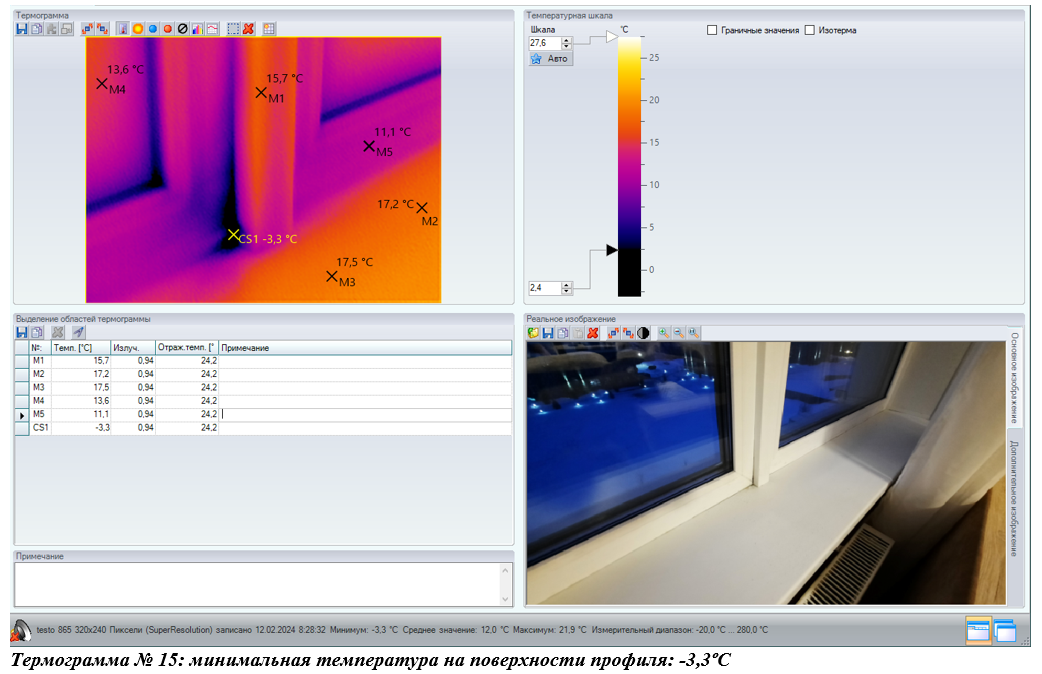

Выявлен критический дефект оконного блока: тепловизионной съемкой была зафиксирована температура на поверхности профильных элементов, ниже допустимых нормативных пределов (ниже точки росы) – в соответствии с ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» дефект является критическим.

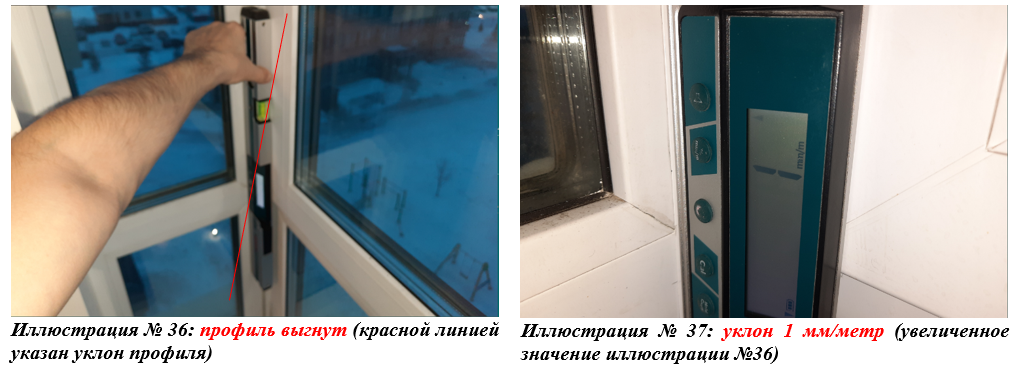

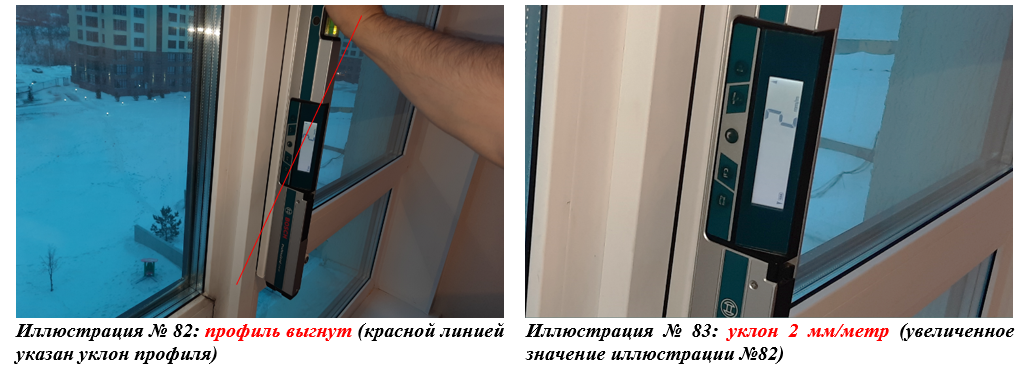

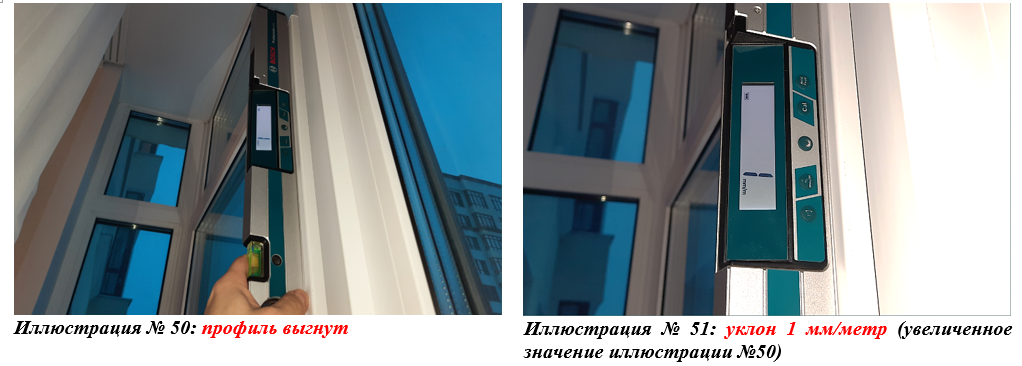

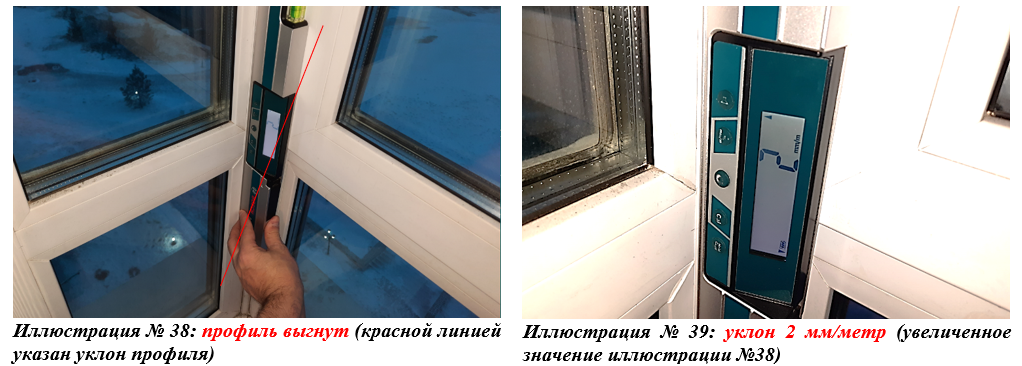

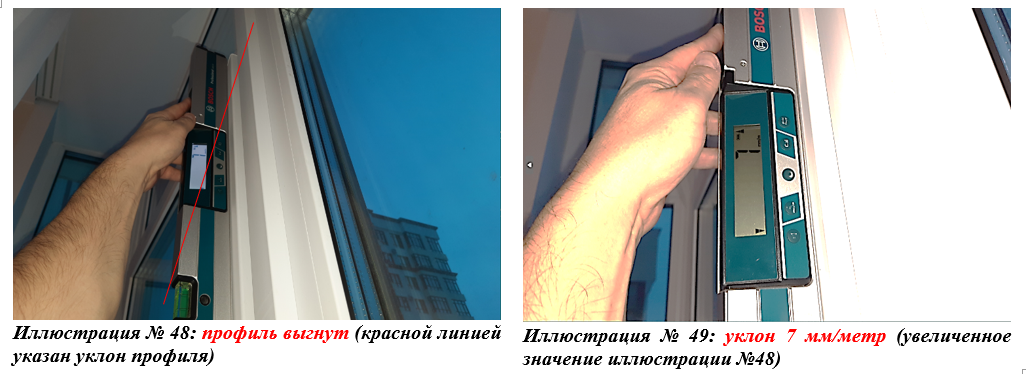

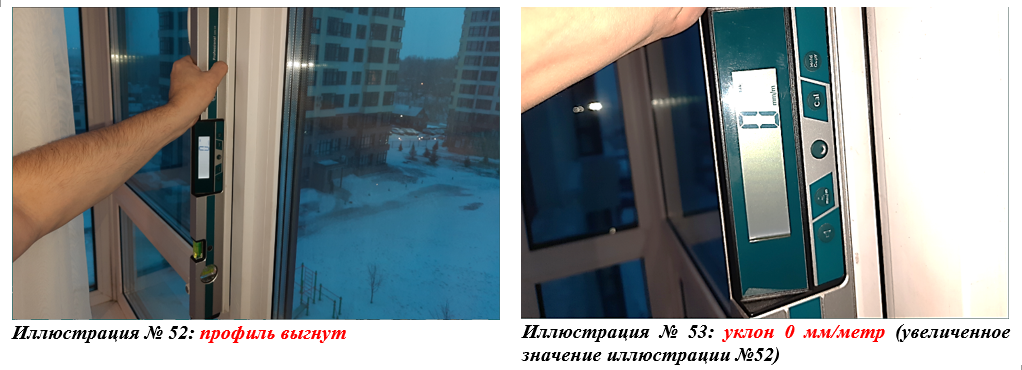

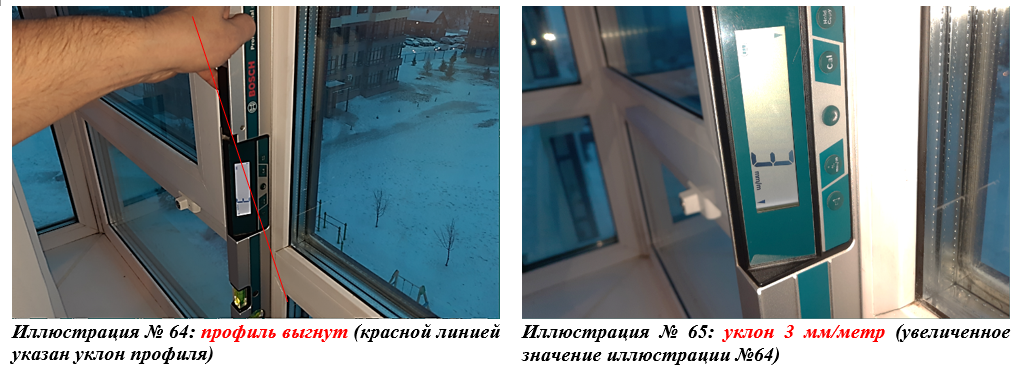

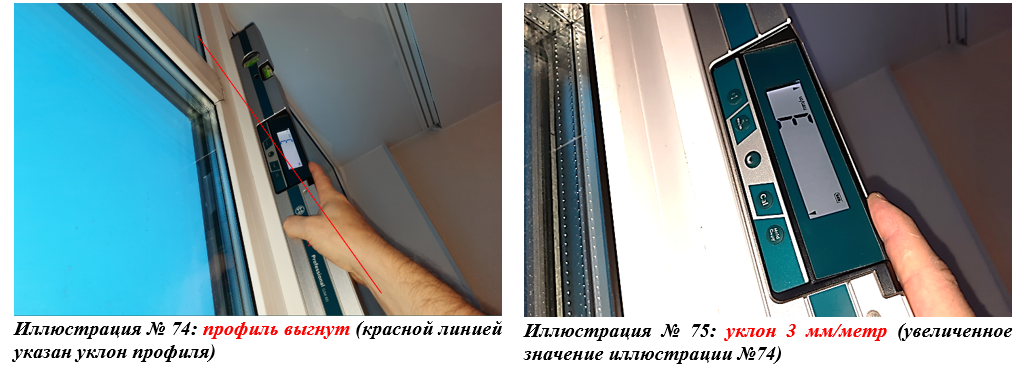

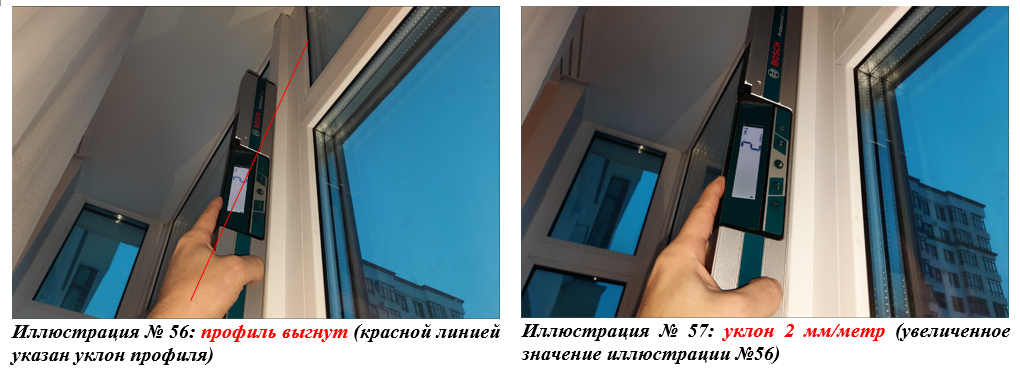

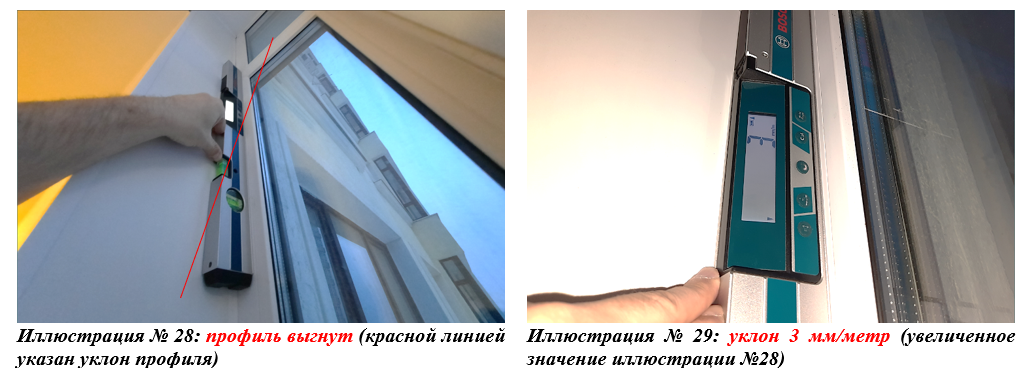

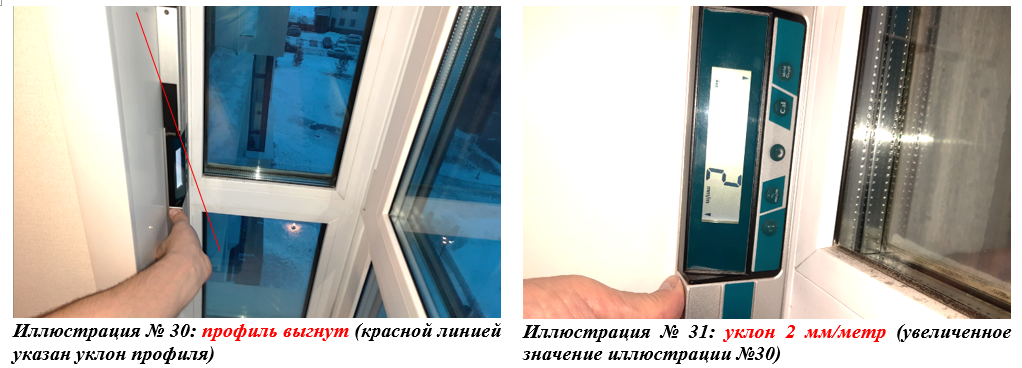

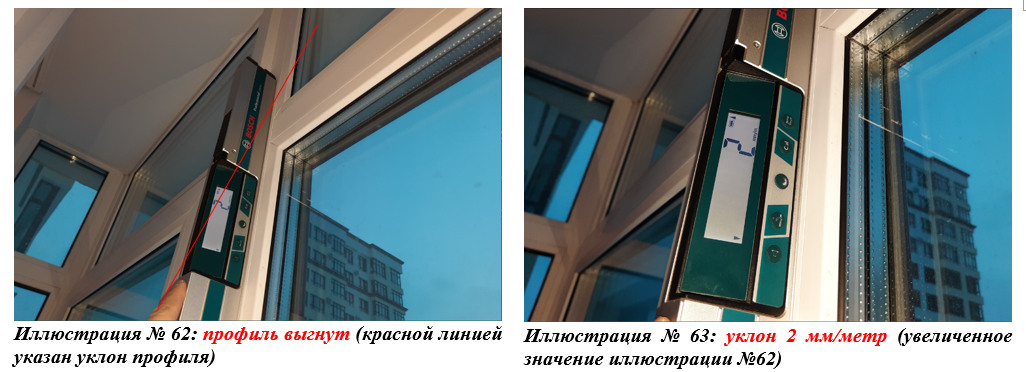

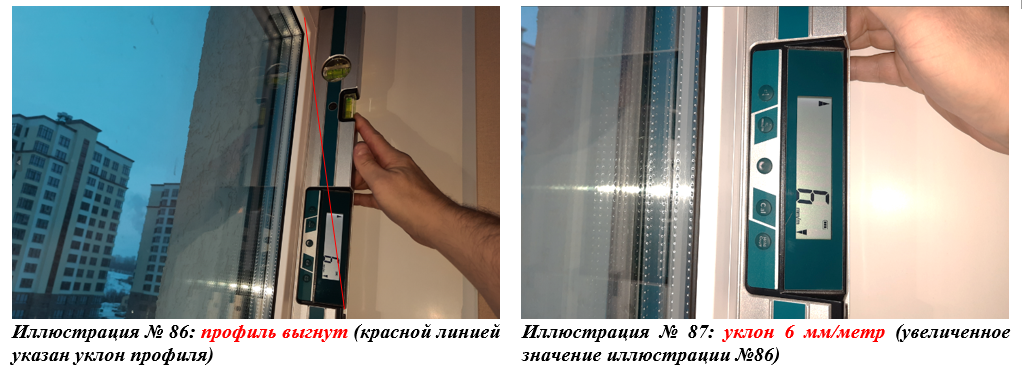

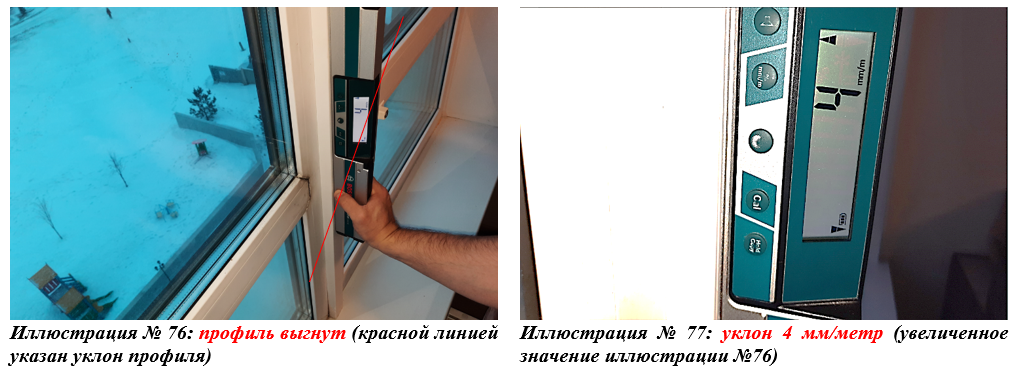

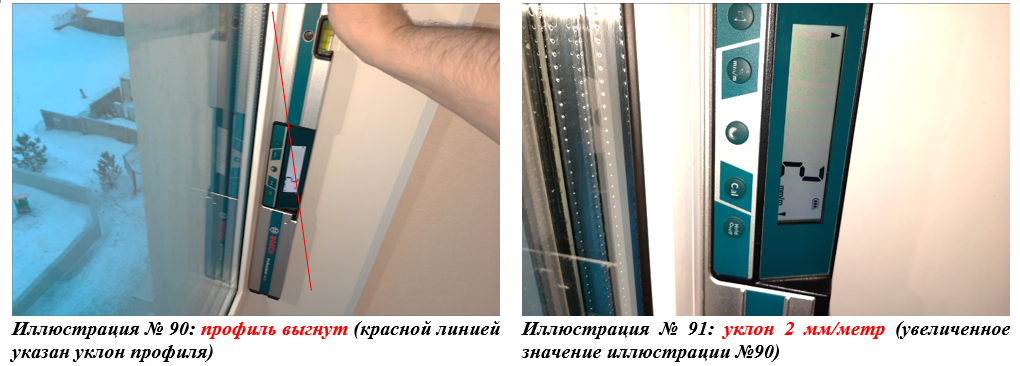

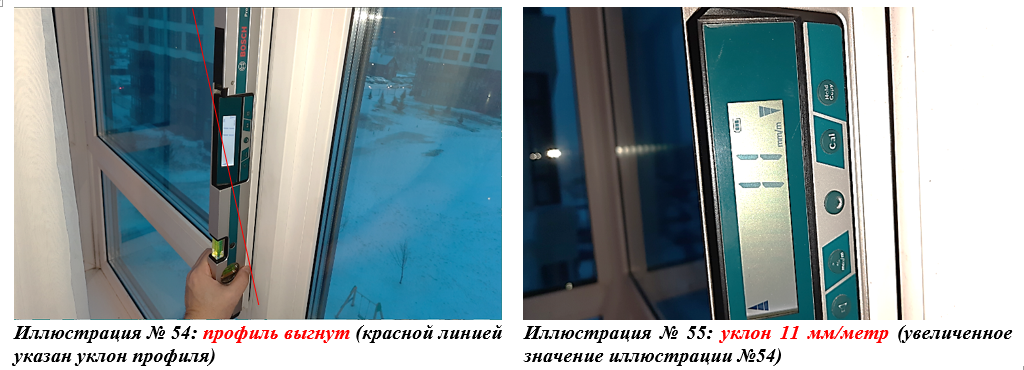

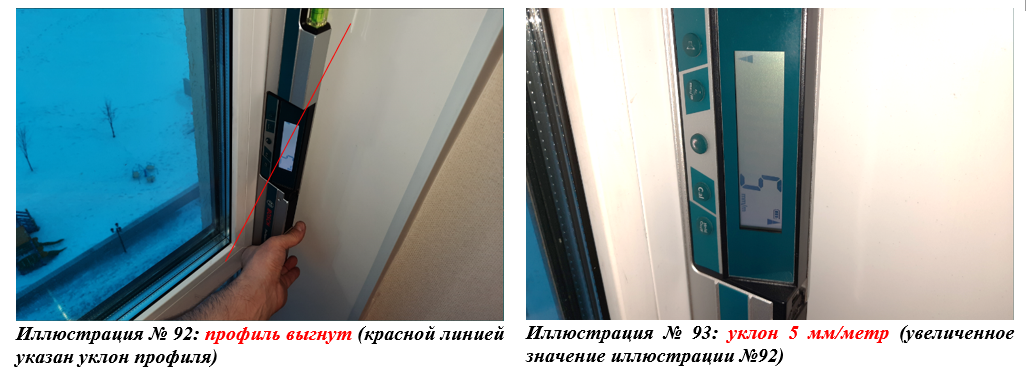

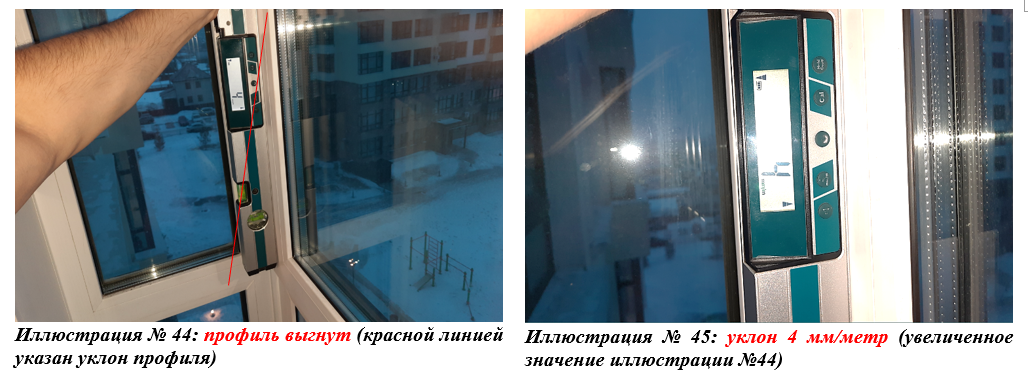

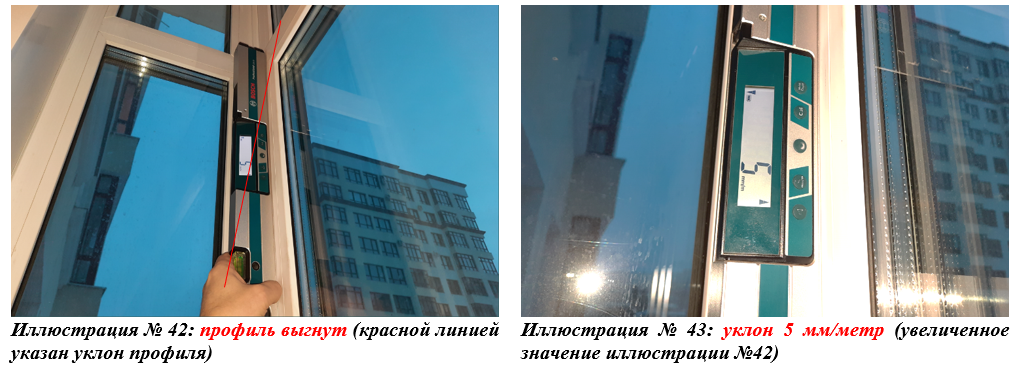

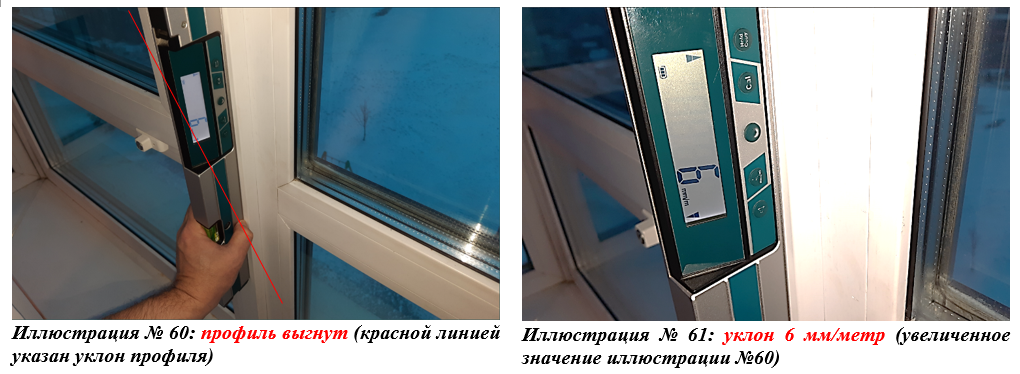

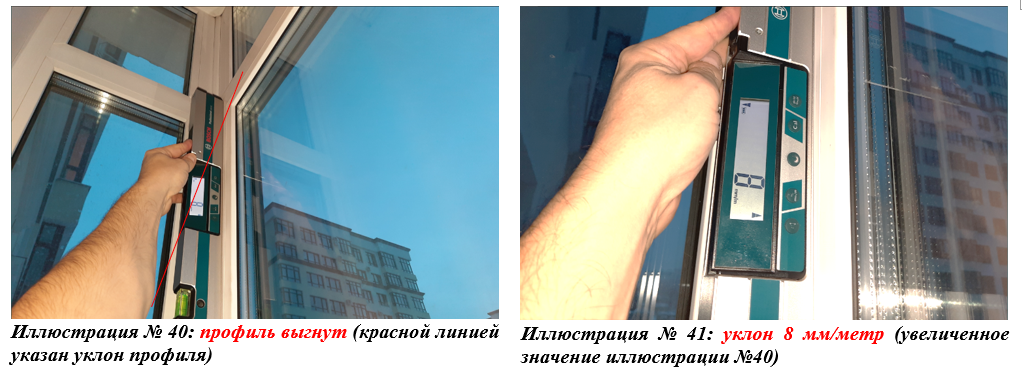

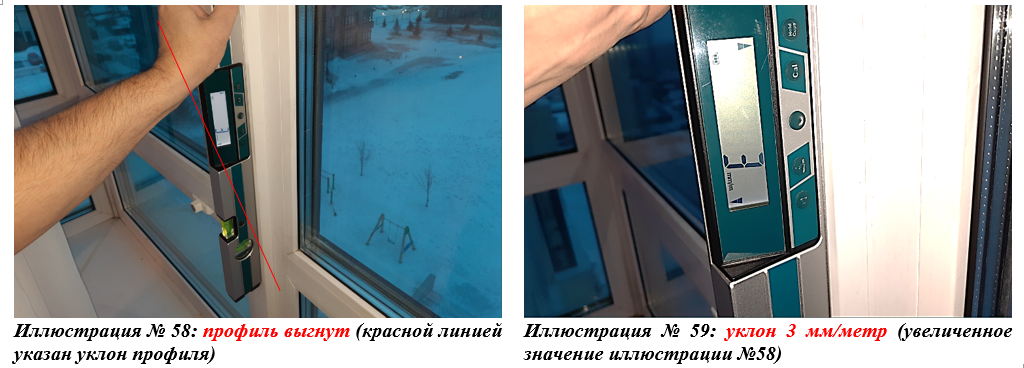

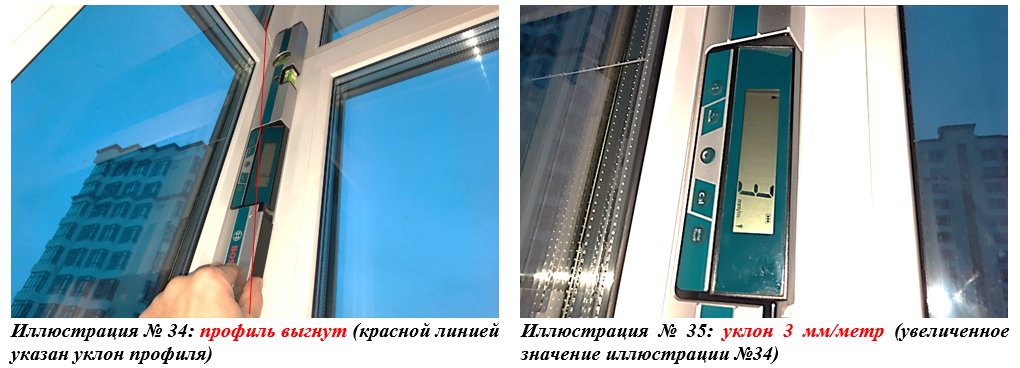

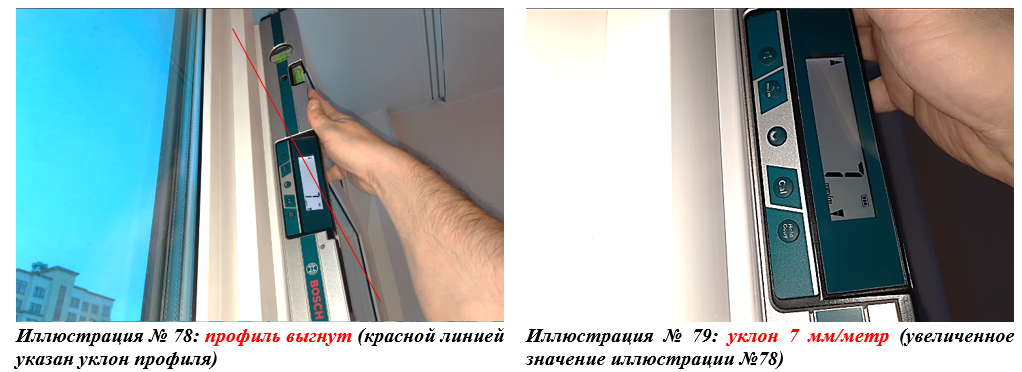

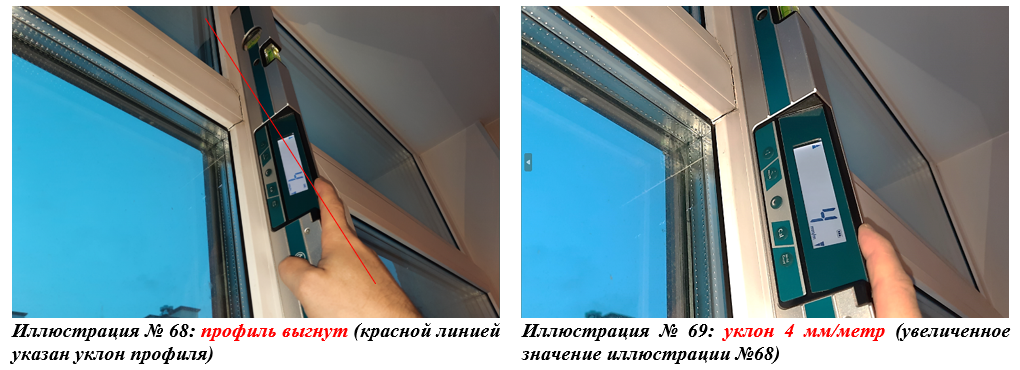

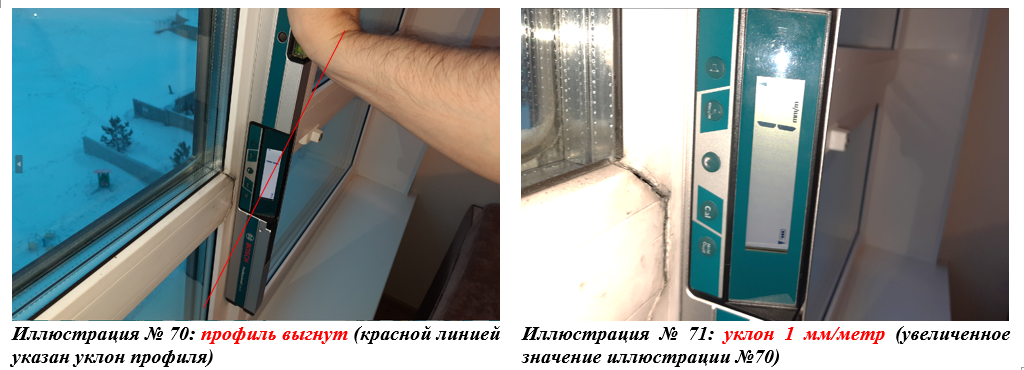

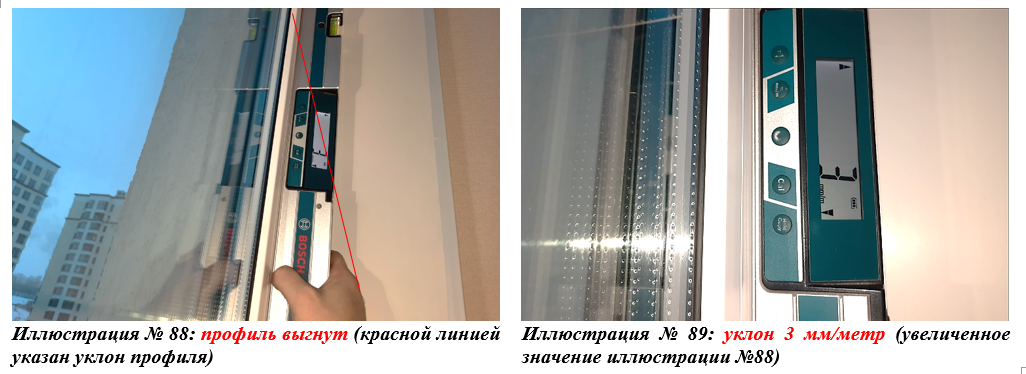

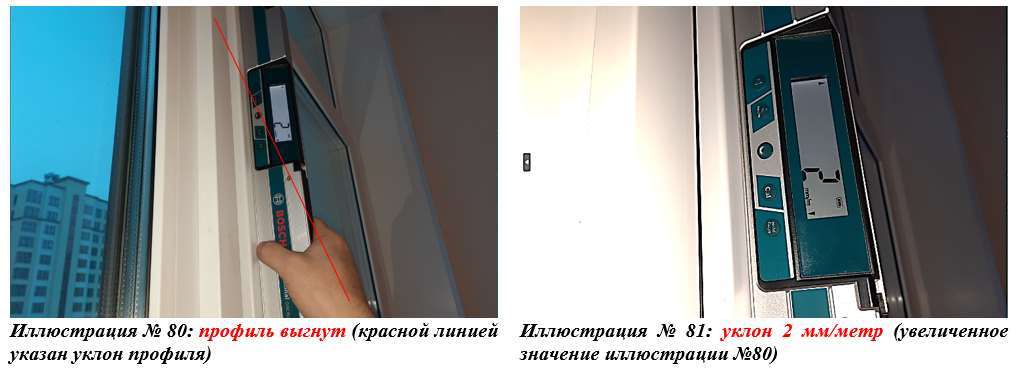

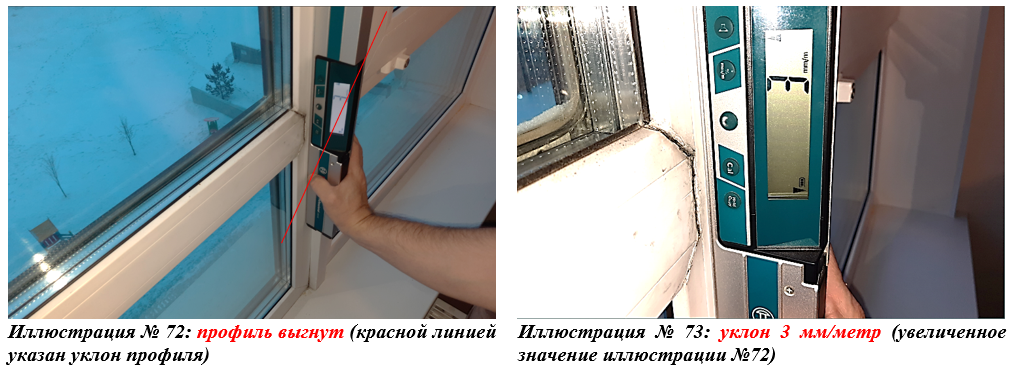

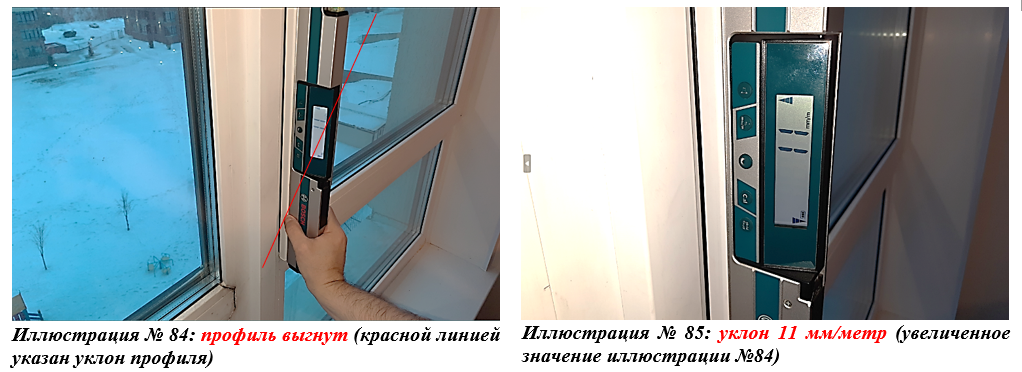

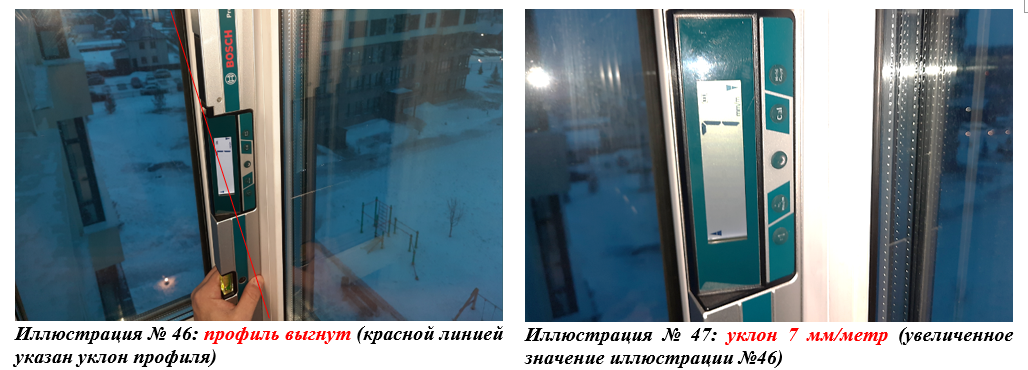

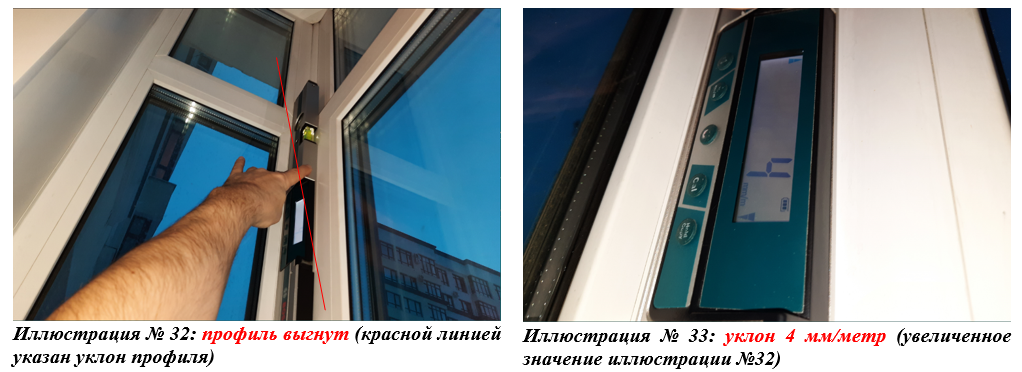

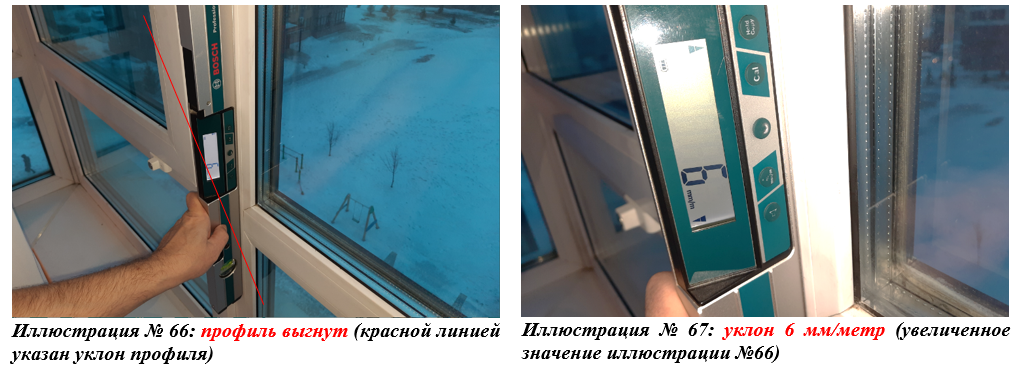

Критерий №3 – измерение отклонения главных профильных элементов от вертикали

Исследуемые элементы: профили коробки, створки и импоста являются главными профильными элементами, пункт 3.2 ГОСТ 30673-2013 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»: «…Главный профиль - профиль, основное назначение которого состоит в обеспечении прочностных характеристик оконных и дверных блоков (профили коробок, створок, импостов и др.)…»

Нарушены следующие нормативные требования:

Выявлено нарушение пункта 5.2.4 ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия»: «…При определении монтажных зазоров необходимо учесть предельное отклонение от размеров коробок оконного блока. Отклонения от вертикали и горизонтали смонтированных оконных блоков не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту изделия. Установка оконных блоков в проемы, имеющие отклонения геометрических размеров, превышающие указанные в 5.2.3, не допускается…»

Выявленные дефекты являются критическими в соответствии с пунктом 6.8 ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»: «…При приемке изделий потребителем рекомендуется использовать план одноступенчатого контроля качества изделий, приведенный в таблице 3.

Таблица 3

Влияние линейных расширений (температурные изменения)

Современные технологические решения должны исключать влияние линейных расширений пункт 5.2.1.1 ГОСТ Р 56926-2016 Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия: «…Конструкция крепежных элементов и схема позиционирования окна в светопроеме (по ГОСТ 30971) определяют шарнирную схему закрепления рамы с одной степенью свободы (возможность свободного температурного расширения изделия в плоскости светопроема при ограничении выгиба рамы из плоскости)…»

Соблюдение нормативных требований должно исключать влияние линейных расширений пункт 5.2.1 ГОСТ 30971-2012 Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия: «…Минимальные размеры монтажных зазоров для оконных блоков различной конструкции принимают в соответствии с таблицей 2, рисунком 3, а также из условия обеспечения возможности свободного температурного расширения оконного блока без возникновения изгибных деформаций профильных элементов…»

Использование качественной профильной системы с качественным армированием должно исключать линейные расширения пункт 5.5.1 ГОСТ 30674-99 Блоки оконные из поливинилхлоридных профилей. Технические условия: «…Поливинилхлоридные профили должны изготавливаться из жесткого непластифицированного, модифицированного на высокую ударную вязкость и стойкость к климатическим воздействиям поливинилхлорида, и отвечать требованиям ГОСТ 30673, а также техническим условиям на конкретные системы профилей, утвержденных в установленном порядке…»

Современные технологические решения должны исключать влияние линейных расширений (учет климатических региональных условий) пункт 6.10.3 СП 70.13330.2012 Несущие и ограждающие конструкции: «…Выбор материалов для устройства стыков и монтажных узлов примыканий, а также определение размеров монтажных зазоров следует производить с учетом возможных эксплуатационных (температурных, осадочных) изменений линейных размеров конструкций и изделий по показателям деформационной устойчивости. При этом эластичные изоляционные материалы, предназначенные для эксплуатации в сжатом состоянии, должны быть подобраны с учетом их расчетной (рабочей) степени сжатия…»

Использование качественной профильной системы с качественным армированием должно исключать линейные расширения пункт 4.1 СП 50.13330.2012 Тепловая защита зданий: «…Долговечность ограждающих конструкций следует обеспечивать применением материалов, имеющих надлежащую стойкость (морозостойкость, влагостойкость, биостойкость, коррозионную стойкость, стойкость к температурным воздействиям, в том числе циклическим, к другим разрушительным воздействиям окружающей среды), предусматривая в случае необходимости специальную защиту элементов конструкций…»

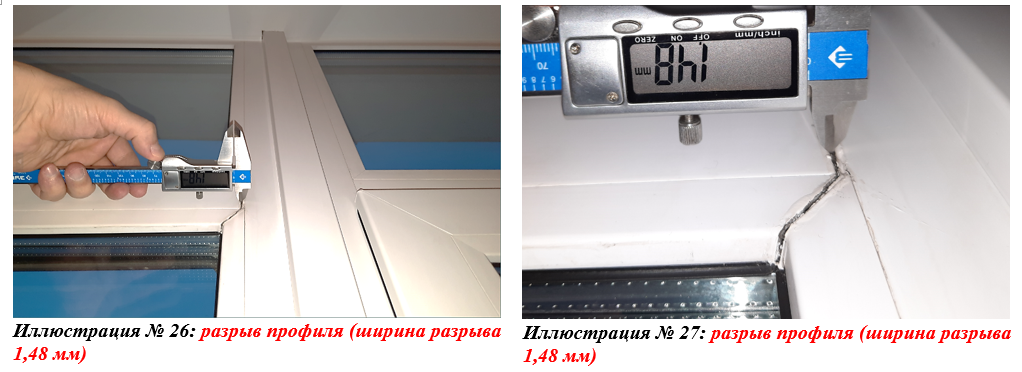

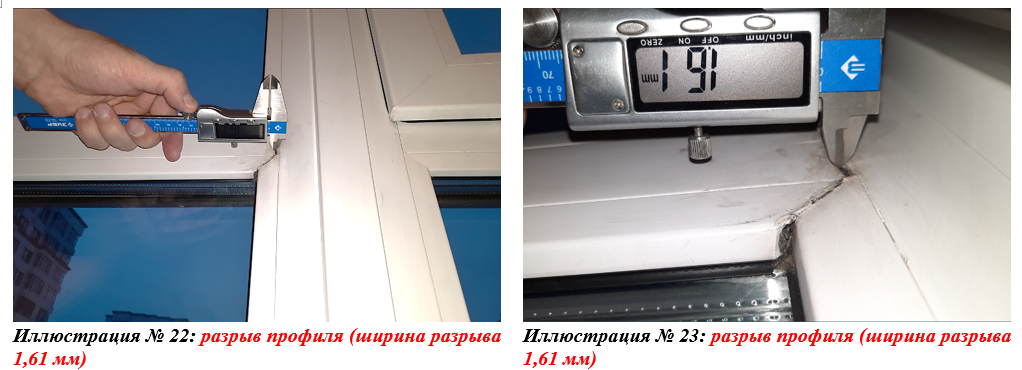

Выявлен критический дефект оконного блока: главные профильные элементы оконного блока: элементы коробки, створок деформированы (выгнуты в противоположные стороны), из-за чего в образовавшийся зазор между элементами в притвор будет происходить инфильтрация холодного воздуха (дефект исследуемого оконного блока относятся к категории критических) – в соответствии с ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» дефект является критическим.
