Исследование наружного металлического дверного блока, установленного в жилом доме

Вопрос 1: Определить соответствие входного дверного блока, установленного в жилом доме, расположенного по адресу: ..., требованиям нормативно-технической документации.

Основные понятия

• Ограждающие конструкции - конструктивные элементы здания (сооружения), предназначенные для разделения планировочных объемов здания между собой или для ограждения внутреннего пространства здания как единого целого от внешней среды;
• Пространственная жесткость конструкции - устойчивость по отношению ко всем видам нагрузок и напряжений, вызывающим изгибные деформации или прогибы всей конструкции, отдельных ее элементов в одной или нескольких плоскостях;
• Инфильтрация воздуха - поступление воздуха в помещение извне из-за неплотностей в ограждающих конструкциях.
• Дверной блок - конструкция, включающая в себя коробку (раму), дверное полотно с запирающими устройствами;
• Дверной проем - проем в стене, предназначенный для монтажа дверного блока;
• Дверь - элемент стеновой конструкции, предназначенный для заполнения дверных проемов и состоящий из дверного блока, крепления дверного блока к проему, монтажных швов, системы уплотнений и облицовки и обеспечивающий при закрытом положении дверного полотна защиту от климатических. шумовых и других воздействий, а также от несанкционированного прохода;
• Наружный дверной блок (в том числе тамбурный) - дверной блок, отделяющий внутренний климат помещений от наружного и служащий преимущественно для входа (выхода);
• Притвор - место примыкания (узел соединения) дверного полотна к профилям коробки.

Исследование теплотехнических характеристик

Федеральный закон от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"

Статья 29. Требования к микроклимату помещения

1. В проектной документации здания или сооружения должны быть определены значения характеристик ограждающих конструкций и приняты конструктивные решения, обеспечивающие соответствие расчетных значений следующих теплотехнических характеристик требуемым значениям, установленным исходя из необходимости создания благоприятных санитарно-гигиенических условий в помещениях:

1) сопротивление теплопередаче ограждающих строительных конструкций здания или сооружения;

2) разность температуры на внутренней поверхности ограждающих строительных конструкций и температуры воздуха внутри здания или сооружения во время отопительного периода;

3) теплоустойчивость ограждающих строительных конструкций в теплый период года и помещений здания или сооружения в холодный период года;

4) сопротивление воздухопроницанию ограждающих строительных конструкций;

5) сопротивление паропроницанию ограждающих строительных конструкций;

6) теплоусвоение поверхности полов.

2. Наряду с требованиями, предусмотренными частью 1 настоящей статьи, в проектной документации здания или сооружения должны быть предусмотрены меры по предотвращению переувлажнения ограждающих строительных конструкций, накопления влаги на их поверхности и по обеспечению долговечности этих конструкций.

СП 55.13330.2016 «Дома жилые одноквартирные»

6.10 Конструкции и детали должны быть выполнены из материалов, обладающих стойкостью к возможным воздействиям влаги, низких температур, при наличии агрессивной среды, биологических и других неблагоприятных факторов согласно СП 28.13330.

В необходимых случаях должны быть приняты меры по предотвращению проникновения дождевых, талых, грунтовых вод в толщу несущих и ограждающих конструкций дома, а также образования недопустимого количества конденсационной влаги в наружных ограждающих конструкциях путем достаточной герметизации конструкций или устройства вентиляции закрытых пространств и воздушных прослоек. Для этого следует применять необходимые защитные составы и покрытия в соответствии с требованиями действующих нормативных документов.

6.11 Стыковые соединения сборных элементов и слоистые конструкции должны быть рассчитаны на восприятие температурно-влажностных деформаций и усилий, возникающих при неравномерной осадке оснований и других эксплуатационных воздействиях. Используемые в открытых стыках уплотняющие и герметизирующие материалы должны сохранять упругие и адгезионные свойства при воздействии отрицательных температур и намокания и быть устойчивыми к ультрафиолетовым лучам. Герметизирующие материалы должны быть совместимыми с материалами защитных и защитно-декоративных покрытий конструкций в местах их сопряжения.

9.5 В течение отопительного периода при расчетных параметрах наружного воздуха для соответствующих районов строительства система отопления и ограждающие конструкции дома должны быть рассчитаны на обеспечение в помещениях температуры внутреннего воздуха в допустимых пределах, установленных ГОСТ 30494, но не ниже 20 °С для всех помещений с постоянным пребыванием людей согласно СП 60.13330, в кухнях (кухнях-столовых и кухнях-нишах) и туалетах - 18 °С, в ванных комнатах, душевых и санузлах - 24 °С.

При устройстве в доме системы воздушного отопления с принудительной подачей воздуха в холодный период года эта система должна быть рассчитана на обеспечение в помещениях оптимальных значений параметров микроклимата согласно ГОСТ 30494 (температура, относительная влажность и скорость движения воздуха, результирующая температура помещения и ее локальная асимметрия). При устройстве системы кондиционирования воздуха оптимальные параметры должны обеспечиваться и в теплый период года.

9.19 Ограждающие конструкции дома должны иметь теплоизоляцию, защиту от проникновения наружного холодного воздуха и пароизоляцию от диффузии водяного пара из внутренних помещений, обеспечивающие:

- необходимую температуру на внутренних поверхностях конструкций и отсутствие конденсации влаги внутри помещений;

- предотвращение накопления влаги в конструкциях.

Разница температуры внутреннего воздуха и внутренней поверхности конструкций наружных стен при расчетной температуре внутреннего воздуха не должна превышать 4 °С, а для конструкций пола первого этажа - 2 °С. Температура внутренней поверхности конструктивных элементов окон не должна быть ниже 3 °С при расчетной температуре наружного воздуха.

Помещения дома должны быть защищены от проникновения дождевой, талой, грунтовой воды и бытовых утечек воды.

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

4.4 Оптимальные и допустимые параметры микроклимата в обслуживаемой зоне помещений жилых (в том числе общежитий), детских дошкольных учреждений, общественных, административных и бытовых зданий следует принимать для соответствующего периода года в пределах значений параметров, приведенных в таблицах 1 - 3:

Таблица 1 - Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений жилых зданий и общежитий

СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87»

Параграф 6.10 Водо-, воздухо- и паропроницаемость, тепло- и звукоизоляция стыков наружных стен и монтажных узлов примыкания оконных и дверных блоков к стеновым проемам

Пункт 6.10.1: «…Показатели основных эксплуатационных характеристик сопротивления теплопередачи, воздухо-, водо- и паропроницаемости, звукоизоляции, деформационной устойчивости стыков наружных стен и узлов примыкания оконных и дверных блоков к стеновым панелям устанавливают в рабочей документации.

Конструкции монтажных швов узлов примыкания оконных и дверных блоков к стеновым проемам должны удовлетворять требованиям ГОСТ 30971 и СП 50.13330…»

Пункт 6.10.2: «…Стыки и швы монтажных узлов должны быть устойчивы к различным эксплуатационным воздействиям: атмосферным факторам, температурно-влажностному режиму помещения, силовым (температурным, механическим, усадочным и др.) воздействиям…»

Пункт 6.10.3: «…Выбор материалов для устройства стыков и монтажных узлов примыканий, а также определение размеров монтажных зазоров следует производить с учетом возможных эксплуатационных (температурных, осадочных) изменений линейных размеров конструкций и изделий по показателям деформационной устойчивости. При этом эластичные изоляционные материалы, предназначенные для эксплуатации в сжатом состоянии, должны быть подобраны с учетом их расчетной (рабочей) степени сжатия…»

Пункт 6.10.4: «…Величина сопротивления теплопередачи стыка и монтажного шва примыкания должны обеспечивать температуру внутренней поверхности конструкции, оконного и дверного откоса не ниже требуемой по СП 50.13330.

Значение показателей воздухо-, водонепроницаемости, звукоизоляции стыков и монтажных швов не должны быть ниже значений этих показателей для применяемых конструкций и изделий…»

Пункт 6.10.24: «…Приемку монтажных узлов примыкания к стеновым проемам производят по ГОСТ 30971 путем проведения:

• входного контроля качества применяемых материалов;
• контроля качества подготовки оконных проемов и оконных блоков;
• производственного операционного контроля;
• приемо-сдаточных испытаний при производстве работ;
• классификационных и периодических лабораторных испытаний материалов и монтажных швов.

Входной контроль качества материалов и изделий, контроль качества подготовки оконных проемов и установки оконных блоков, а также периодические испытания при производстве работ по устройству монтажных швов проводит строительная лаборатория или служба контроля качества строительной (монтажной) организации, имеющая соответствующий допуск.

Результаты всех видов контроля фиксируют в соответствующих журналах учета качества.

Завершение работ по устройству монтажных швов оформляют актом скрытых работ и актом сдачи-приемки…»

ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия»

Пункт 5.1.1: «...Монтажные швы узлов примыкания оконных и дверных блоков изготавливают в соответствии с требованиями настоящего стандарта по конструкторской и технологической документации, утвержденной в установленном порядке…»

Пункт 5.1.2: «…При разработке конструктивных решений монтажных швов должен использоваться комплекс материалов, работающих совместно и обеспечивающих выполнение следующих требований:

- герметичность (непроницаемость) при воздействии атмосферных осадков и ветра в соответствии с действующими нормативными документами (НД); определяется по наружному слою;

- отсутствие локального промерзания по контуру примыкания оконного блока к стеновому проему;

- устойчивость к эксплуатационным нагрузкам;

- долговечность в соответствии с расчетным сроком эксплуатации оконного блока, но не ниже требований настоящего стандарта…»

Пункт 5.1.5: «…Монтажные швы должны быть устойчивы к различным эксплуатационным воздействиям и нагрузкам: атмосферным факторам, температурно-влажностным воздействиям со стороны помещения, силовым (температурным, усадочным и др.) деформациям, ветровым и другим нагрузкам (в соответствии с требуемым классом)…»

Пункт 5.1.6: «…Материалы для устройства монтажных швов подбирают с учетом силовых эксплуатационных воздействий…»

Пункт 5.1.7: «…Теплотехнические характеристики монтажного шва должны обеспечивать значения температуры на внутренней поверхности не ниже температуры точки росы при заданных значениях внутреннего микроклимата (в зависимости от назначения помещения) согласно ГОСТ 30494 и наружного воздуха для условий температуры наиболее холодной пятидневки конкретного региона…»

Пункт 5.1.9: «…Общее конструктивное решение узла примыкания (включая монтажный шов, элементы дополнительной атмосферозащиты, отделку откосов, а также все другие элементы, обеспечивающие сопряжение оконного блока с проемом в законченном виде) должно исключать возможность инфильтрации холодного воздуха через монтажные швы в зимнее время (сквозное продувание)…»

Приложение Е (обязательное). Оценка теплотехнических характеристик узлов примыкания оконных блоков к стеновым проемам в лабораторных и натурных условиях

Приложение Е.4.6: «…Оценку пригодности монтажного шва выполняют из условий превышения локальных значений температур. Если минимальное откорректированное значение локальной температуры, ниже, чем температура точки росы для заданных условий внутреннего микроклимата, монтажный шов считается дефектным…»

СП 50.13330.2012 «Тепловая защита зданий»

Пункт 5.7: «…Температура внутренней поверхности ограждающей конструкции (за исключением вертикальных светопрозрачных конструкций, т.е. с углом наклона к горизонту 45° и более) в зоне теплопроводных включений, в углах и оконных откосах, а также зенитных фонарей должна быть не ниже точки росы внутреннего воздуха при расчетной температуре наружного воздуха - t_н, °C, принимаемой в соответствии с пояснениями к формуле (5.4).

Минимальная температура внутренней поверхности остекления вертикальных светопрозрачных конструкций, т.е. с углом наклона к горизонту 45° и более (кроме производственных зданий) должна быть не ниже 3 °С, для производственных зданий - не ниже 0 °С. Минимальная температура внутренней поверхности непрозрачных элементов вертикальных светопрозрачных конструкций не должна быть ниже точки росы внутреннего воздуха помещения, при расчетной температуре наружного воздуха - t_н, °С, принимаемой в соответствии с пояснениями к формуле (5.4)…»

СП 23-101-2004 «Проектирование тепловой защиты зданий»

5.2.2 Расчетная температура воздуха внутри жилых и общественных зданий t_int для холодного периода года должна быть не ниже минимальных значений оптимальных температур, приведенных в таблице 1 согласно ГОСТ 30494 и СанПиН 2.1.2.1002. Для остальных зданий, не указанных в таблице 1, параметры воздуха следует принимать по минимальным значениям оптимальной температуры по ГОСТ 30494/ГОСТ 12.1.005 и нормам проектирования соответствующих зданий. Расчетная температура воздуха внутри здания t_int для теплого периода года должна быть не выше допустимых значений, приведенных в таблице 2 согласно ГОСТ 30494.

5.2.3 Температура внутренних поверхностей наружных ограждений здания, где имеются теплопроводные включения (диафрагмы, сквозные включения цементно-песчаного раствора или бетона, межпанельные стыки, жесткие соединения и гибкие связи в многослойных панелях, оконные обрамления и т.д.), в углах и на оконных откосах не должна быть ниже, чем температура точки росы воздуха внутри здания t_d (таблица 3) при расчетной относительной влажности _int и расчетной температуре t_int внутреннего воздуха (таблица 1). Для жилых и общественных зданий температура точки росы t_d приведена в таблице 3 при соответствующих минимальных температурах и относительной влажности, приведенных в таблице 1.

Таблица 3 - Температура точки росы воздуха внутри здания для холодного периода года

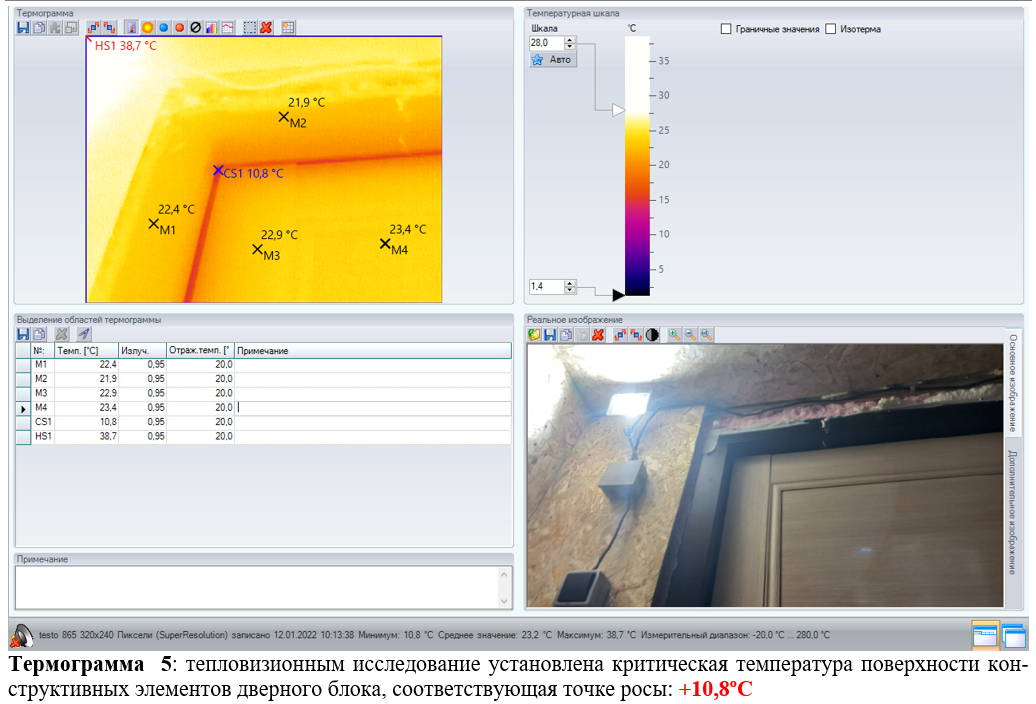

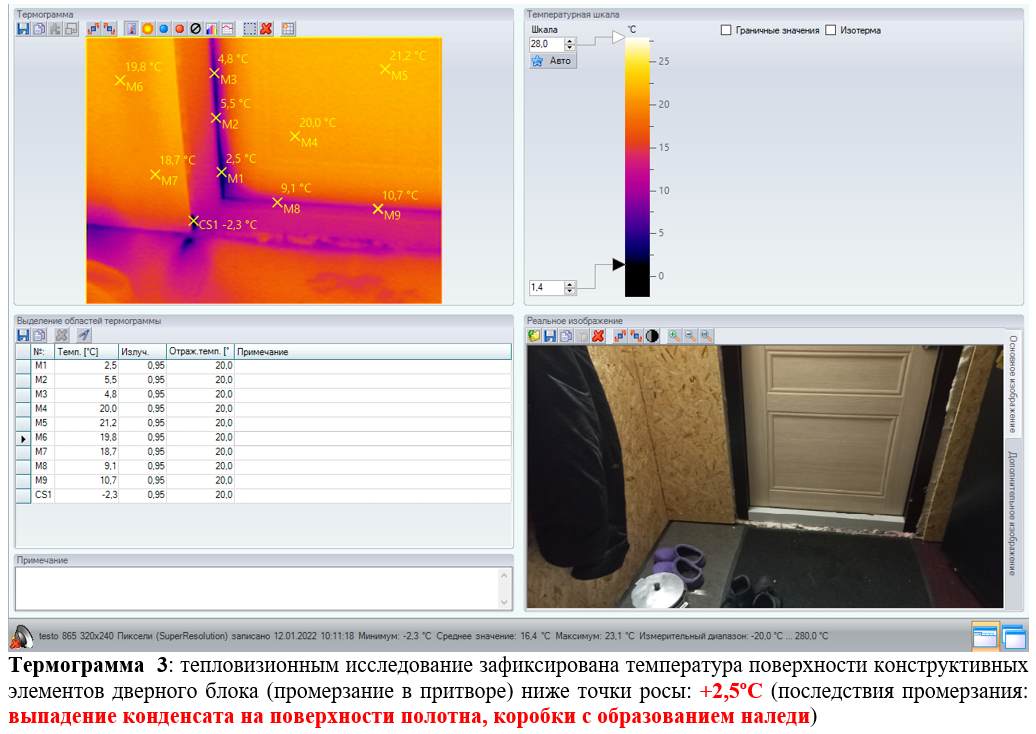

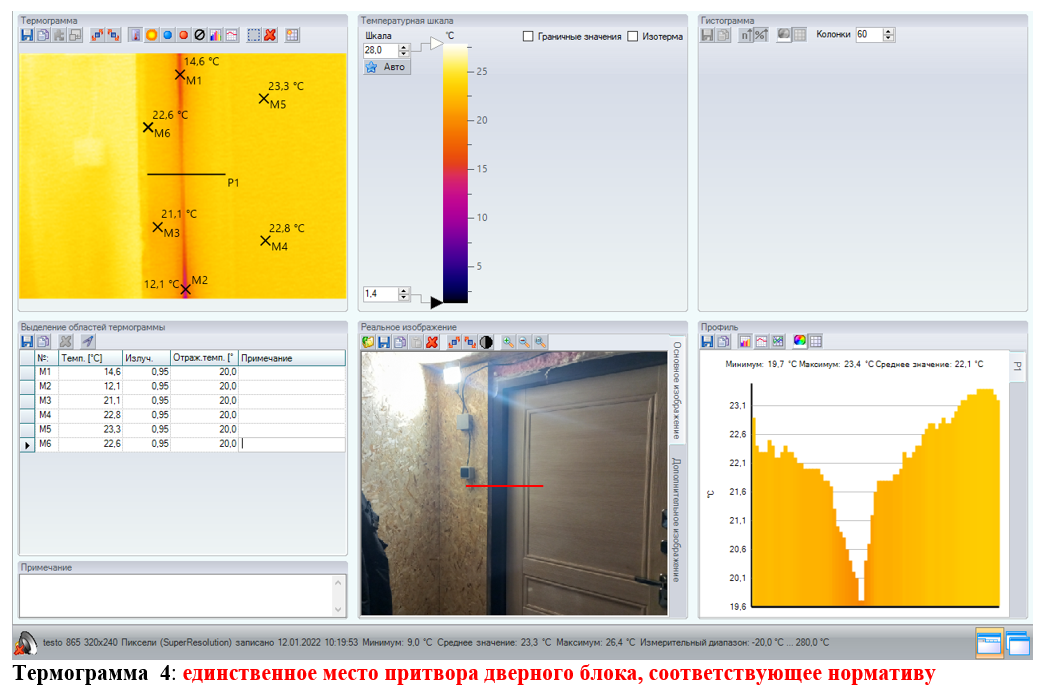

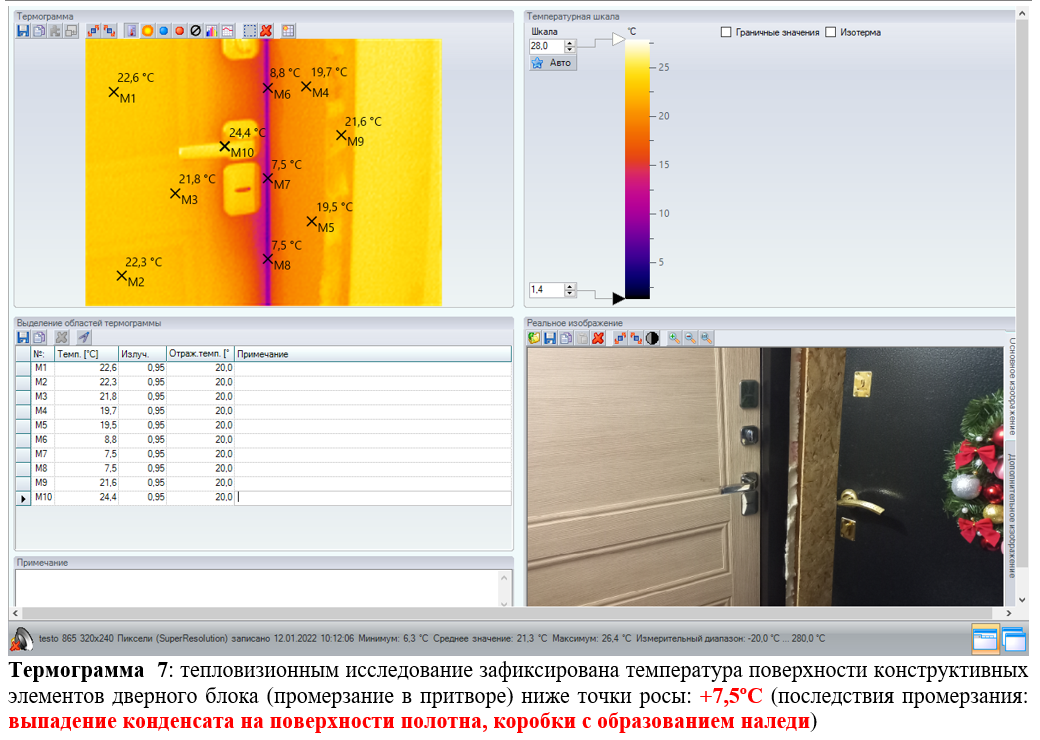

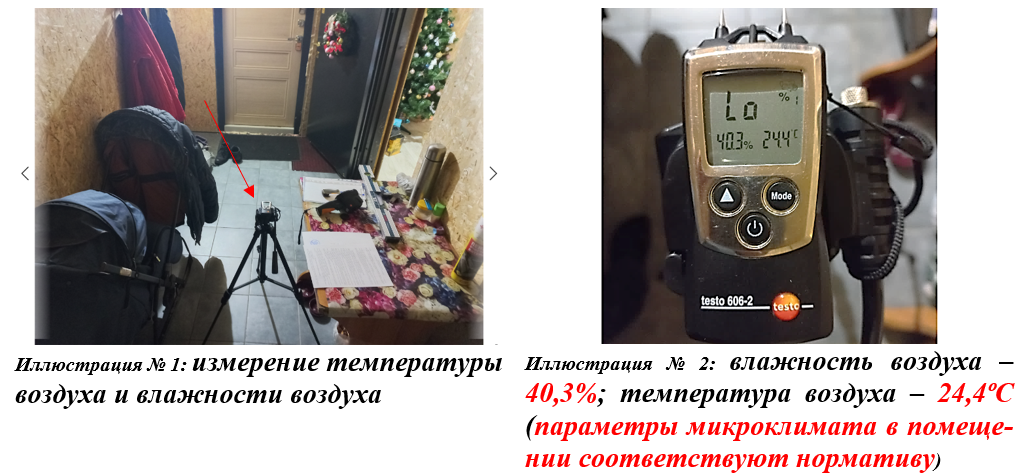

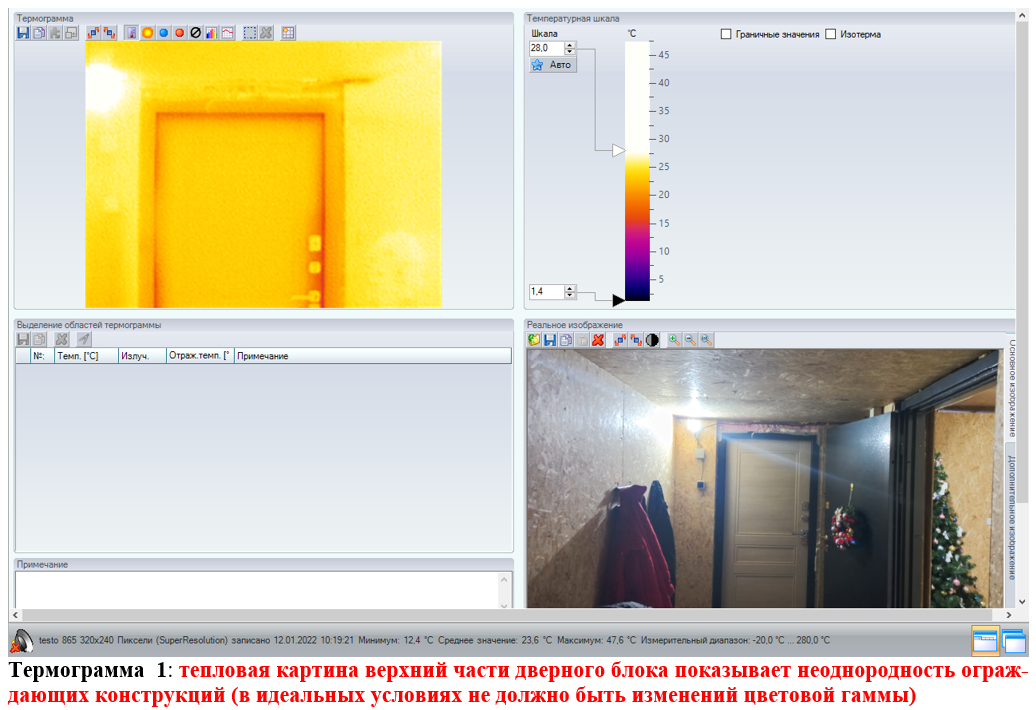

Исследование теплотехнических характеристик дверного блока

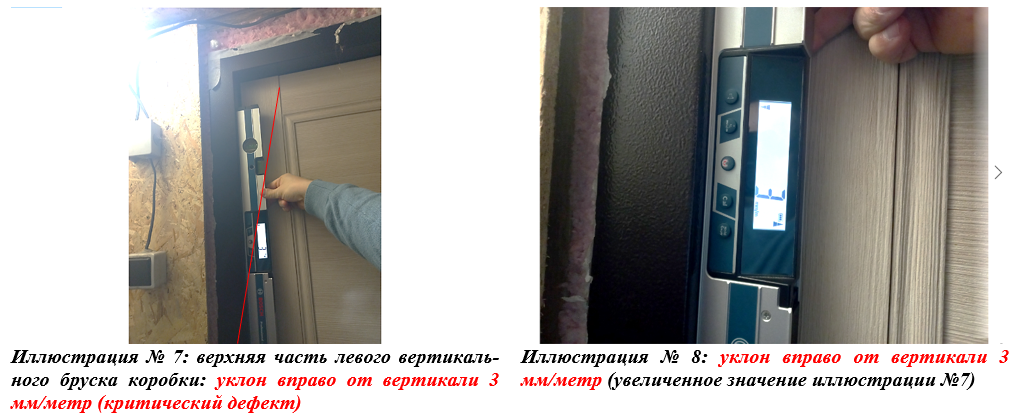

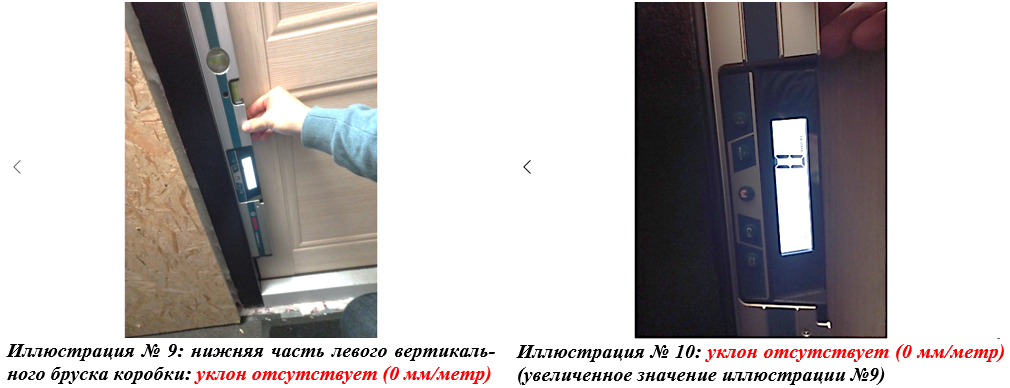

Исследование технических характеристик

ГОСТ 31173-2016 «Блоки дверные стальные. Технические условия»

4.1.4 Сопротивление теплопередаче, воздухопроницаемость и звукоизоляция для дверей групп А и Г, установленных в наружных стенах отапливаемых зданий, должны соответствовать требованиям нормативного документа ГОСТ 31173-2016 Блоки дверные стальные. Технические условия, действующего на территории государства - участника соглашения, принявшего настоящий стандарт.

5.1.8 В конструкциях наружных входных в здания и внутренних входных в квартиру дверных блоков для повышения звукоизоляции и сопротивления теплопередаче рекомендуется устанавливать не менее двух контуров уплотняющих прокладок, обеспечивающих перекрытие зазоров между дверной коробкой и полотном.

Уплотняющие прокладки должны соответствовать ГОСТ 30778 и устанавливаться по всему периметру притвора. Уплотняющие прокладки для наружных дверных блоков должны быть стойкими к климатическим и атмосферным воздействиям и испытаны на долговечность в испытательных центрах, аккредитованных на право проведения таких испытаний.

5.4      Требования к материалам, комплектующим деталям и уплотняющим прокладкам

5.4.1   Материалы и комплектующие детали, применяемые для изготовления дверных блоков,

должны соответствовать требованиям стандартов, технических условий, технических свидетельств, утвержденных в установленном порядке.

5.4.2   Материалы и комплектующие детали должны быть стойкими к климатическим воздействиям и обладать коррозионной стойкостью в соответствии с нормативными документами на эти материалы и комплектующие детали.

Для дверных блоков, используемых в качестве входных в здание и имеющих контакт с внешней

средой, рекомендуется применять оцинкованную сталь или сталь с другим видом защиты, обеспечивающим стойкость к коррозии не менее 240 ч испытания в соляном тумане.

Вид (тип защиты) необходимо указывать в паспорте на изделия.

Требования к коррозионной стойкости замков и скобяных изделий — в соответствии с ГОСТ 538. Для внутренних дверных блоков рекомендуется применять сталь, защищенную от коррозии, обеспечивающую стойкость к коррозии не менее 150 ч испытаний в соляном тумане.

5.4.3   Поверхности стальных элементов коробок и полотен не должны иметь трещин, механических повреждений, раковин, искривлений, ржавчины. На лицевых поверхностях стальных элементов допускаются незначительные местные углубления, риски, волнистость глубиной до 0.5 мм, не снижающие функциональных свойств и качества изделий.

5.4.5   Уплотняющие прокладки следует изготовлять из атмосферо- и морозостойких эластомерных материалов по ГОСТ 30778.

5.5.5   Конструкции запирающих устройств и петель должны обеспечивать плотный и равномерный обжим уплотняющих прокладок по всему контуру уплотнения в притворах.

5.8.2.14 Монтаж дверного блока в проем должны проводить производители дверных блоков или организация по установке дверных блоков в соответствии с ГОСТ 30971 или нормативными документами, устанавливающими требования к монтажу дверных блоков в проемы. Общие требования к монтажу дверных блоков приведены в приложении Г.

Примечание - При формировании конструкции монтажных узлов примыкания необходимо учитывать область применения дверных блоков, особенности теплового расширения дверных коробок и полотен и требования к взломоустойчивости.

6.5      Внешний вид. плотность прилегания уплотняющих прокладок, работу петель и запирающих устройств, маркировку и качество сварных соединений проверяют методом сплошного контроля.

6.6      Готовые дверные блоки, прошедшие контроль, маркируют. Изделия, не прошедшие контроль хотя бы по одному показателю, бракуют.

Примечание (к Таблице 10) — К значительным и критическим дефектам относят: дефекты. ведущие к потере эксплуатационных характеристик, неустранимые без замены части изделия (поломка стального профиля и др.), превышение предельных отклонений размеров, установленных в нормативных документах, более чем в 1.5 раза, разукомплектованность изделий.

К малозначительным дефектам относят устранимые дефекты: незначительные повреждения поверхности, неотрегулированные дверные приборы и петли, превышение предельных отклонений размеров, установленных е нормативных документах, менее чем в 1.5 раза.

7.2.1   Геометрические размеры дверных блоков и прямолинейность кромок определяют с использованием методов, установленных в ГОСТ 26433.0 и ГОСТ 26433.1.

Предельные отклонения номинальных размеров элементов изделий, разность длин диагоналей

и другие размеры определяют с помощью металлической измерительной рулетки по ГОСТ 7502. штангенциркуля по ГОСТ 166. щупов по нормативным документам.

Предельные отклонения от прямолинейности кромок определяют путем приложения поверочной линейки по ГОСТ 8026 или строительного уровня с допуском плоскостности не менее 9-й степени точности по ГОСТ 9416 к испытуемой детали и замером наибольшего зазора с помощью щупов по нормативным документам.

7.2.6   Плотность прилегания и правильность установки уплотняющих прокладок, дверных приборов. крепежных и других деталей, цвет и отсутствие трещин в сварных соединениях, маркировку и упаковку проверяют визуально.

Для определения плотности прилегания уплотняющих прокладок сопоставляют размеры зазоров в притворах и степень сжатия прокладок, которая должна составлять не менее 1/5 высоты необжатой прокладки. Измерения проводят штангенциркулем по ГОСТ 166 или линейкой по ГОСТ 427.

Плотность прилегания уплотняющих прокладок при закрытых полотнах допускается определять по наличию непрерывного следа, оставленного красящим веществом (например, цветным мелом), предварительно нанесенным на поверхность прокладок и легко удаляемым после проведения контроля.

Приложение Г: Общие требования к монтажу дверных блоков

Г.4 При проектировании и исполнении узлов примыкания необходимо выполнять следующие условия:

-          заделка монтажных зазоров между изделиями и откосами проемов стеновых конструкций должна быть по всему периметру дверного блока плотной, герметичной, рассчитанной на выдерживание климатических нагрузок снаружи и условий эксплуатации внутри помещений:

• конструкция узлов примыкания наружных изделий (включая расположение дверного блока по глубине проема) должна максимально препятствовать образованию мостиков холода (тепловых мостиков), приводящих к образованию конденсата на внутренних поверхностях дверных проемов:
• эксплуатационные характеристики конструкций узлов примыкания должны отвечать требованиям, установленным в действующих на территории государства — участника соглашения, принявшего настоящий стандарт, строительных нормах и правилах.

Г.6 Дверные блоки следует устанавливать по уровню и отвесу. Отклонение от вертикали и горизонтали профилей коробок смонтированных изделий не должно превышать 1.5 мм на 1 м длины, но не более 3 мм на высоту изделия. В случае если противоположные профили отклонены в разные стороны («скручиванием коробки), их суммарное отклонение от нормали не должно превышать 3 мм.

Дверной блок устанавливают в подготовленный дверной проем симметрично относительно центральной вертикали проема. Отклонение от симметричности не должно превышать 3 мм в сторону откоса проема, предназначенного для крепления профиля коробки с петлями. Отклонение от симметричности в другую сторону проема не рекомендуется.

Г.8 При устройстве монтажных швов и установке наружных дверных блоков рекомендуется учитывать требования ГОСТ 30971.

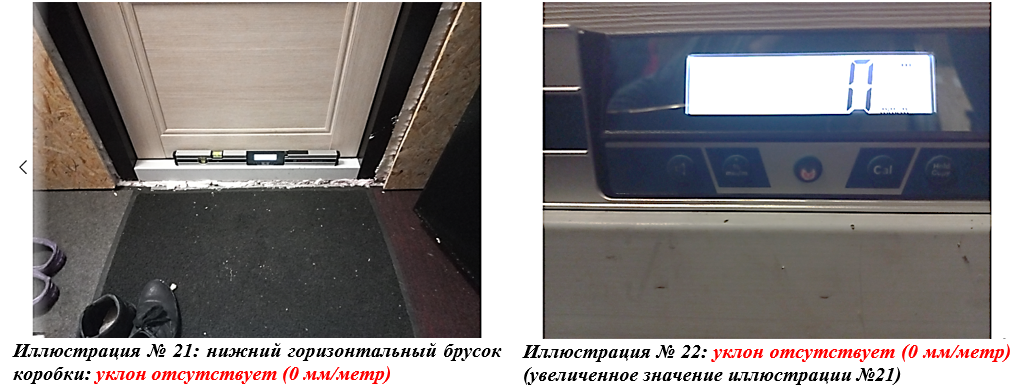

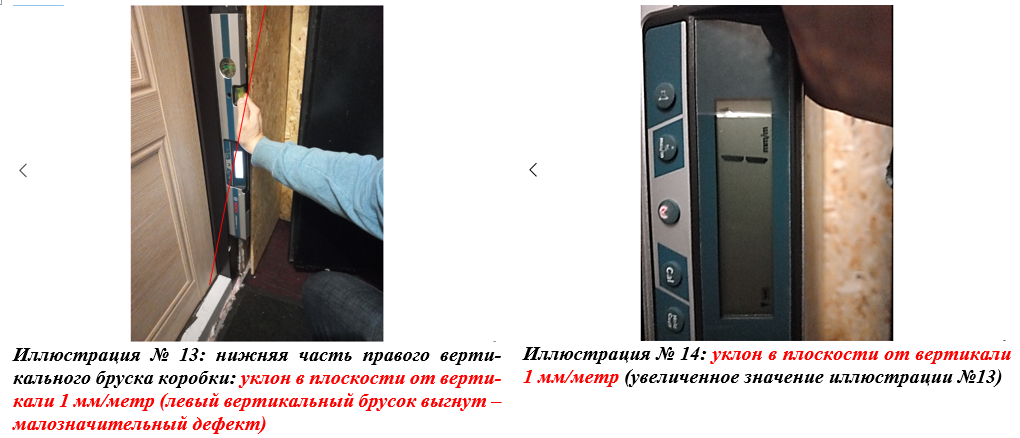

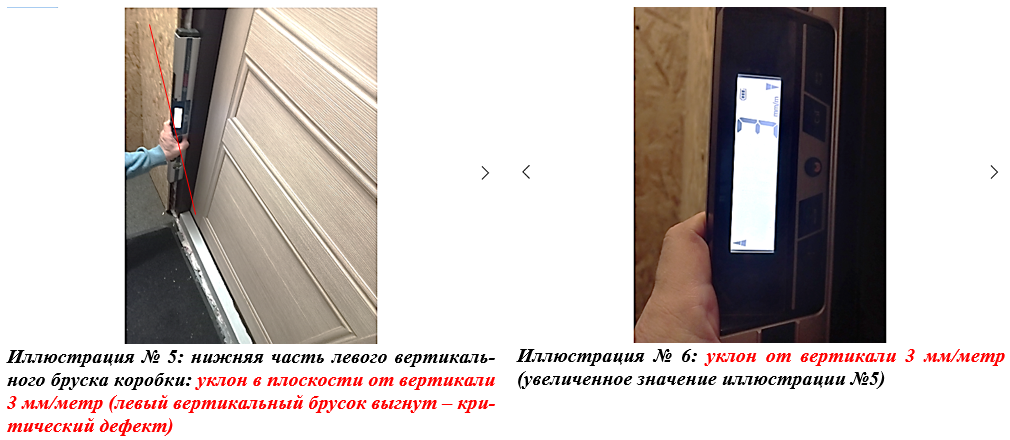

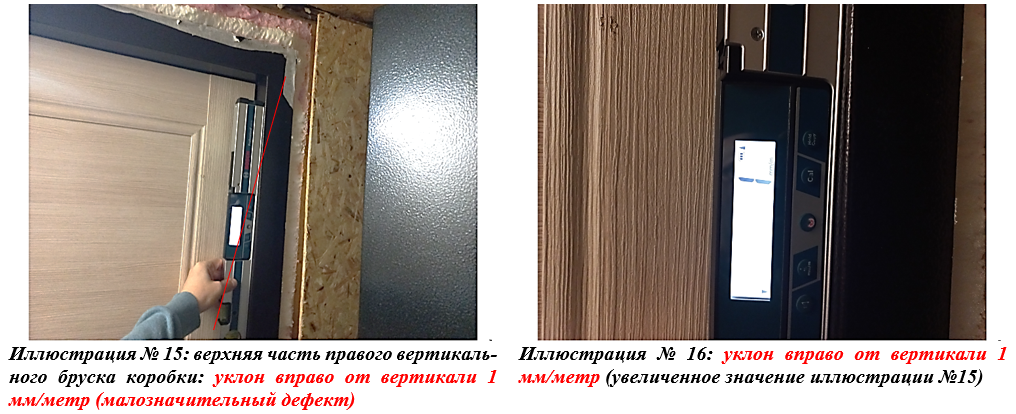

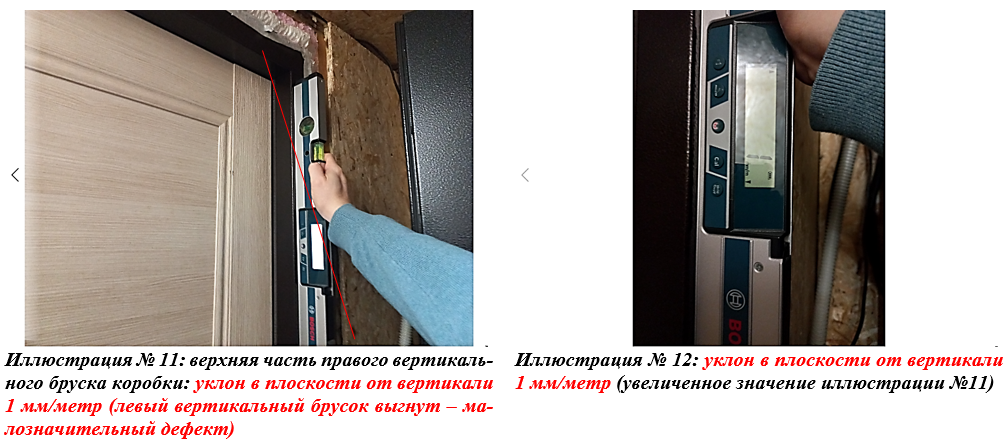

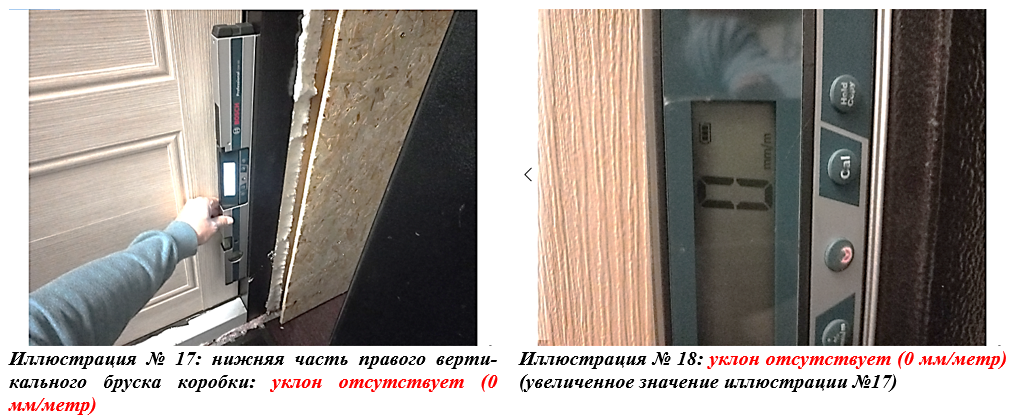

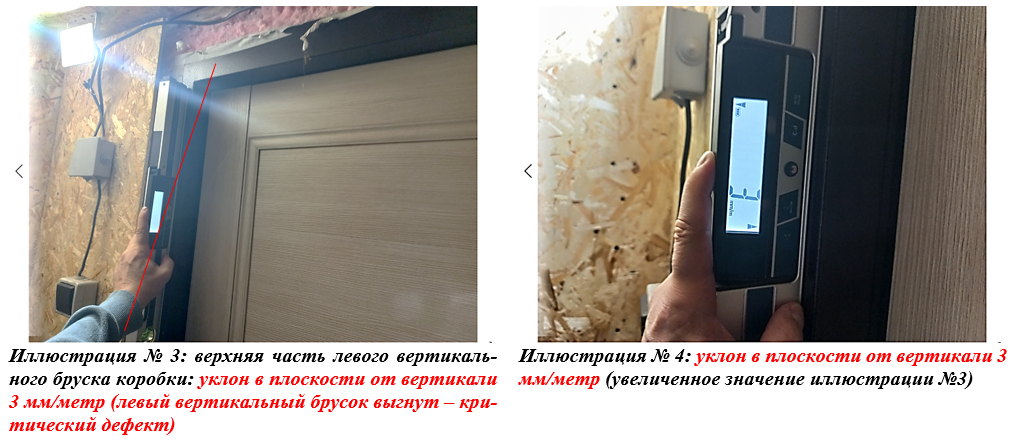

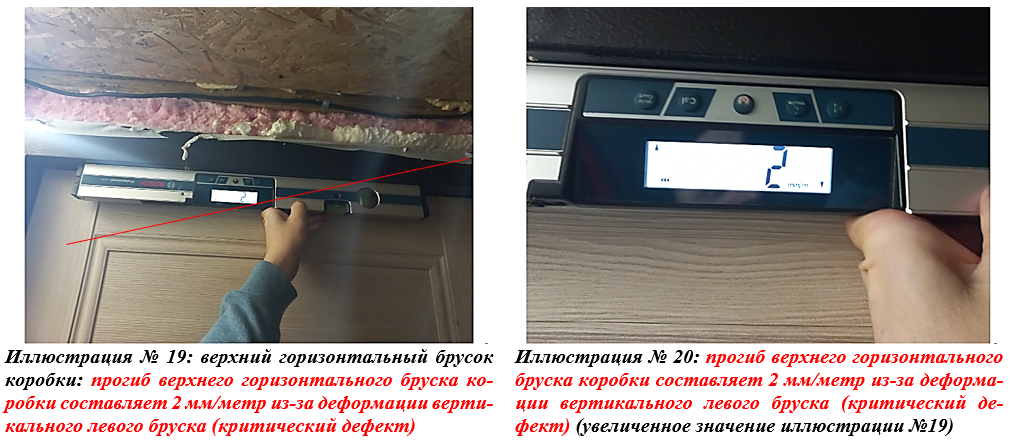

Ответ: техническим исследованием наружного металлического дверного блока, установленного в жилом доме по адресу: Кемеровская область, Кемеровский район, деревня Мозжуха, ул. Центральная, д. 19 г, выявлены критические деформации брусков коробки: верхняя и нижняя части левого вертикального бруска выгнута «в дугу» (суммарное отклонение от вертикали составляет 6 мм), из-за чего образовался критический прогиб верхнего горизонтального бруска коробки. Выявленные критические дефекты является результатом нарушений нормативных документов при проектировании и изготовлении конструкций исследуемого металлического дверного блока. Нарушены технические характеристики: п 5.4.3, п. 5.5.5 и приложение Г6 ГОСТ 31173-2016 «Блоки дверные стальные. Технические условия».

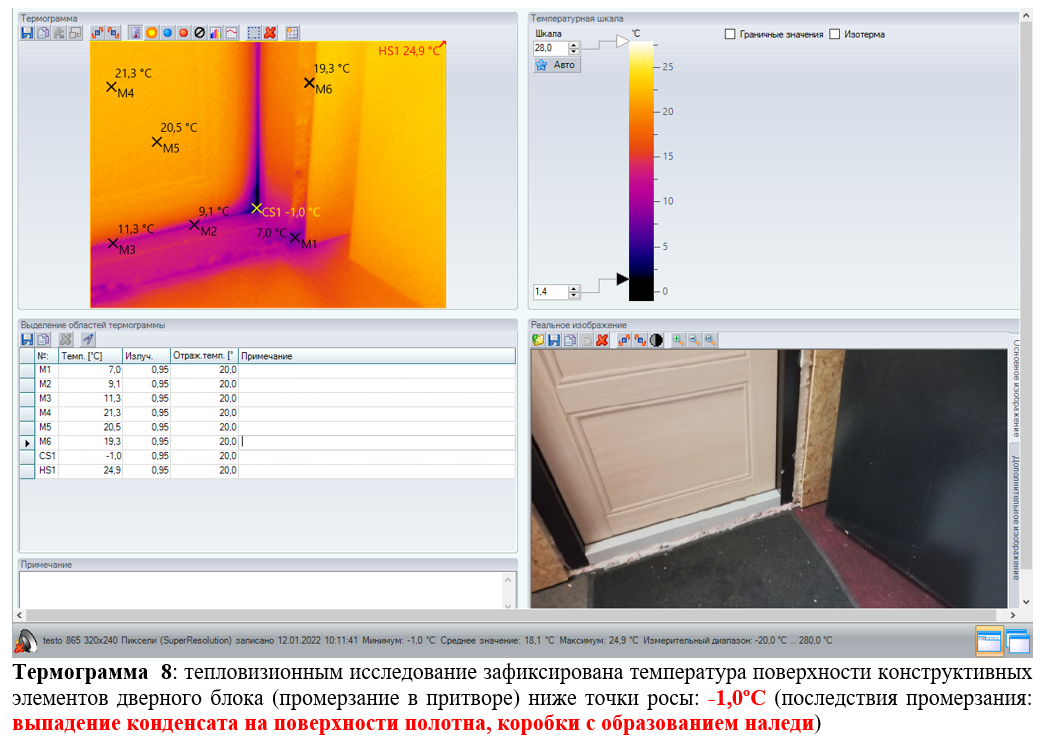

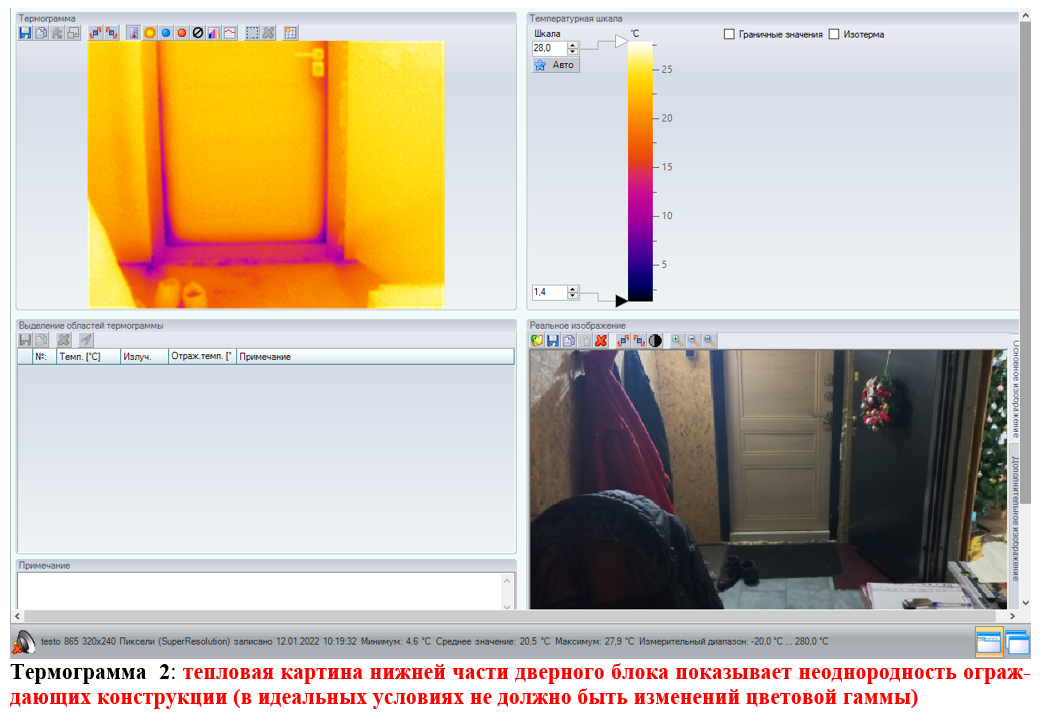

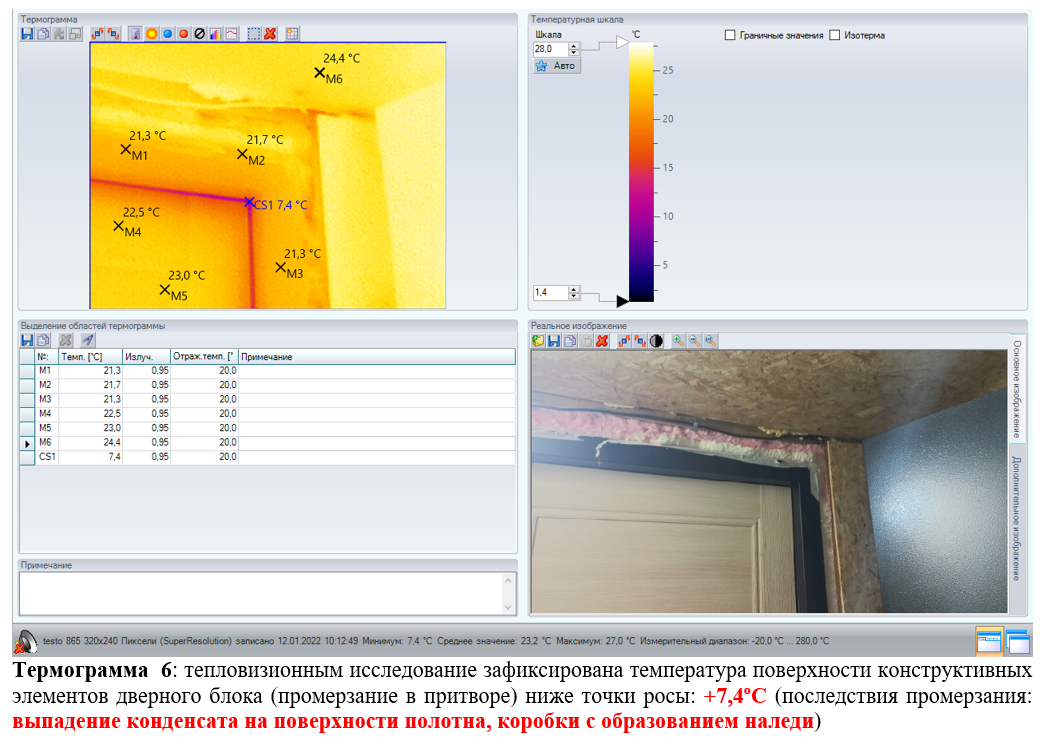

Тепловизионным исследованием зафиксирована температура поверхности конструктивных элементов дверного блока ниже точки росы в месте притвора. Температура ниже точки росы способствует выпадение конденсата на поверхности полотна и коробки дверного блока с последующим образованием наледи. Данный критический дефект является результатом нарушений нормативных документов при проектировании и изготовлении конструкций исследуемого металлического дверного блока. Нарушены теплотехнические характеристики: статья 29 Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"; п. 6.10, п. 6.11, п. 9.19 СП 55.13330.2016 "Дома жилые одноквартирные"; п. 5.2.3 СП 23-101-2004 «Проектирование тепловой защиты зданий»; п. 5.1.8, п. 5.4.2 ГОСТ 31173-2016 «Блоки дверные стальные. Технические условия».

Выявленные дефекты технических и теплотехнических характеристик исследуемого дверного блока требуют немедленного устранения. Для устранения требуется:

• Произвести демонтаж дефектного дверного блока. Монтаж нового блока произвести в соответствии с нормами ГОСТ 31173-2016;
• При производстве монтажных работ, произвести устройство монтажных швов в соответствии с нормами: СП 50.13330.2012, ГОСТ 30971-2012, СП 70.13330.2012;

Теплотехнические характеристики дверного блока, монтажного шва и уплотнителей должны соответствовать СП 50.13330.2012, ГОСТ 30971-2012, ГОСТ 31173-2016, СП 70.13330.2012.
