Исследование межкомнатного дверного блока

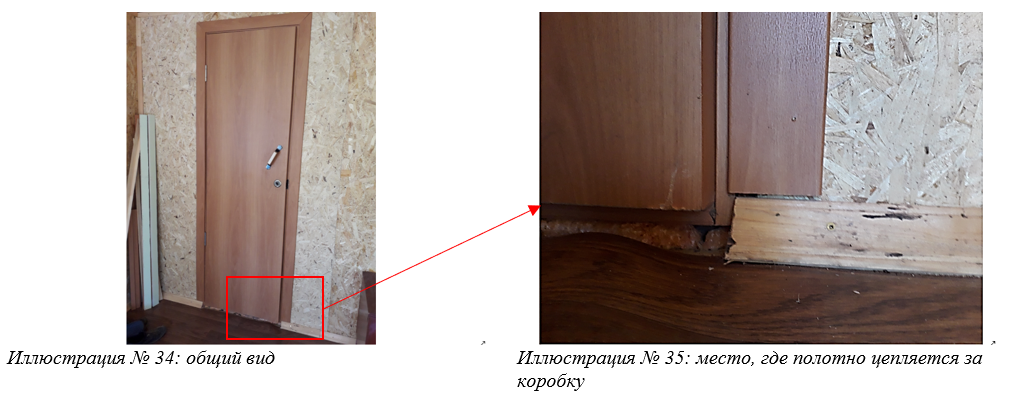

При монтаже коробка дверного блока была не закреплена, и при заполнении монтажного шва пенным утеплителем, произошло смещение коробки, что привело к нарушению: дверной блок не закрывается.
Ссылки на нормативный документ ГОСТ 475-2016: «Блоки дверные деревянные и комбинированные. Общие технические условия»
Пункт 5.3.4 «…Дверные блоки, их сборочные единицы и детали должны иметь правильную геометрическую форму. Покоробленность изделий не должна превышать значений предельных отклонений номинальных размеров деталей, указанных в таблице 4.
Отклонения от плоскостности и прямолинейности сторон дверных блоков и их сборочных единиц не должны превышать, мм, по высоте, ширине и диагонали элементов:
- до 1000 мм............................................................1,0;
- св. 1000 до 1600 мм............................................. 1,0;
- св. 1600 до 2500 мм............................................. 2,0;
- св. 2500 мм.............................................................3,0.
Разность длин диагоналей прямоугольных полотен площадью 1,5 м2 и менее не должна превышать 2,0 мм, площадью свыше 1,5 м2 — 3,0 мм…»
Пункт 5.3.5 «…Перепад лицевых поверхностей (провес) в соединениях коробок и полотен, установка которых предусмотрена в одной плоскости, не должен превышать 0,7 мм…»
Пункт 5.3.6 «…Точность геометрических параметров рассчитывают в соответствии с ГОСТ 21778. ГОСТ 21779. ГОСТ 21780 с учетом особенностей конкретных конструкций и технологических условий изготовления и монтажа дверных блоков…»
Пункт 5.10.3 «…Безотказность открывания и закрывания полотен дверных блоков ДМ определяется в зависимости от характера и интенсивности зксплуатации двери и должна составлять не менее 20 000 циклов…»
Пункт 7.3.1 «…Геометрические размеры элементов дверных блоков и прямолинейность кромок определяют с использованием методов, установленных ГОСТ 26433.0 и ГОСТ 26433.1.
Предельные отклонения от номинальных размеров элементов дверных блоков, разность длин диагоналей и другие размеры определяют с помощью рулетки по ГОСТ 7502. штангенциркуля по ГОСТ 166. щупов по нормативным документам.
Предельные отклонения от прямолинейности кромок определяют путем приложения поверочной линейки по ГОСТ 8026 или строительною уровня с допуском плоскостности не менее 9-й степени точности по ГОСТ 9416 к испытуемой детали и замером наибольшего зазора с помощью щупов…»
Пункт 7.3.3 «…Внешний вид дверных блоков оценивают визуально путем сравнения с образцами-эталонами. утвержденными руководителем предприятия-изготовителя, при естественном или искусственном рассеянном освещении не менее 300 лк. Визуальную оценку проводят с расстояния 1.5 м от вертикально установленного дверного блока…»
Вывод: исследуемый дверной блок необходимо демонтировать и произвести монтаж учитывая технология монтажа с соблюдением требований ГОСТ 475-2016.
