Ошибка монтажа пластикового оконного блока в проеме бревенчатых и брусчатых стен без обсадной коробки

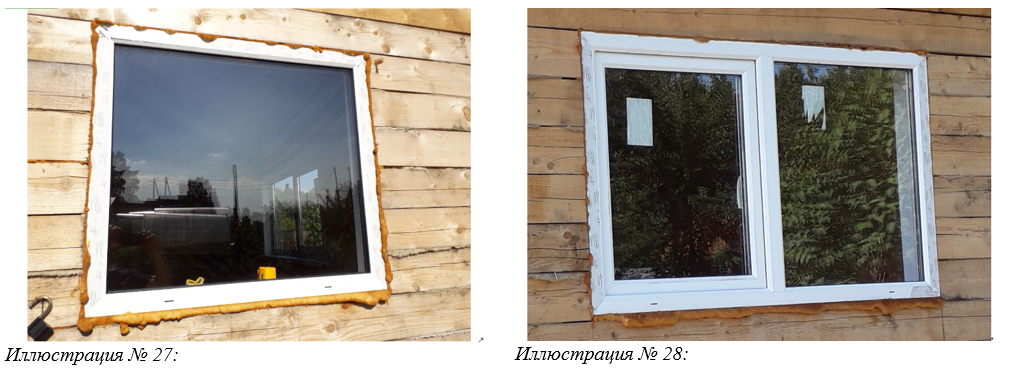

При осмотре было выявлено технологическое нарушения установки окон без предварительной подготовки оконных проемов - обсадной коробки (окосячки). Данный недостаток являются значительным и устранимыми, но повлечет полную замену оконных конструкций, так проем после устройства обсадной коробки (окосячки) уменьшится в размерах. Согласно Приложения «В» ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия»:

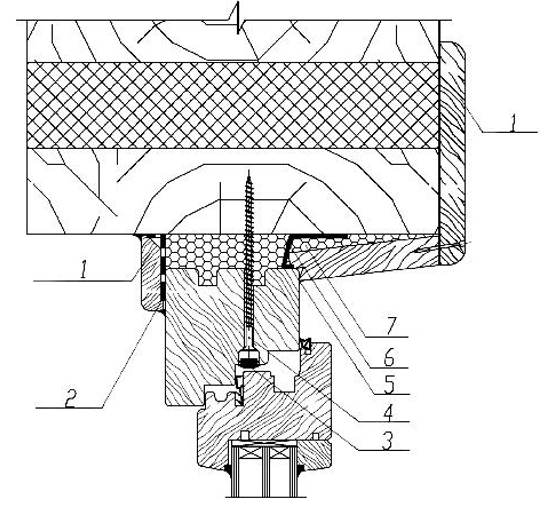

Рисунок В.8б - Узел верхнего (бокового) узла примыкания деревянного оконного блока к проему в стене из бревна и бруса:
1 - нащельник; 2 - паропроницаемый герметик; 3 - декоративная заглушка; 4 - строительный шуруп; 5 - силиконовый герметик; 6 - пароизоляционный герметик; 7 - пенный утеплитель
Рисунок В.8б - Узел верхнего (бокового) узла примыкания деревянного оконного блока к проему в стене из бревна и бруса

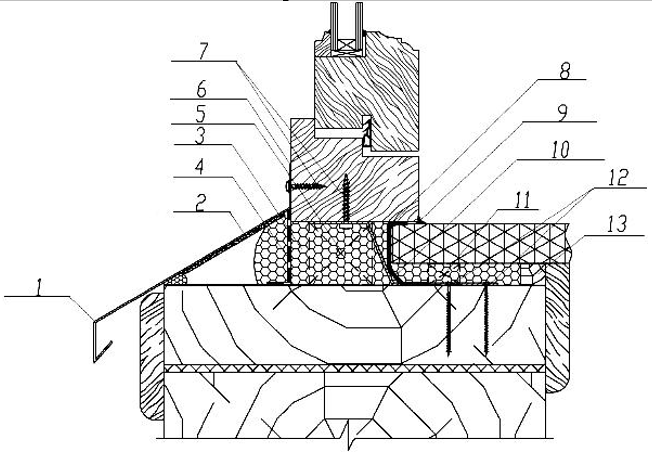

Рисунок В.9 - Узел нижнего узла примыкания деревянного оконного блока к проему в деревянной стене:
1 - отлив; 2 - шумогасящая подкладка; 3 - пенный утеплитель; 4 - гидроизоляционная лента; 5 - опорная колодка; 6 - силиконовый герметик; 7 - строительный шуруп; 8 - анкерная пластина; 9 - силиконовый герметик; 10 - пароизоляционная лента; 11 - опорный брусок; 12 - строительный шуруп; 13 - антисептированный брусок
Рисунок В.9 - Узел нижнего узла примыкания деревянного оконного блока к проему в деревянной стене
Технология установки оконного блока в бревенчатом доме из доме из бруса
Технология установки пластикового ПВХ окна в деревянном доме отличается установки в кирпичных и панельных стенах. Деревянные дома подвержены значительной усадке, и особенно сильно она проявляется в первые годы эксплуатации бревенчатых и брусчатых домов. Поэтому монтаж окон в новом доме необходимо начинать только после того, как он прошел «активную фазу» усадки, а это от 6 месяцев до года в зависимости от различных факторов. Усадка после монтажа оконных блоков будет продолжается, но уже не так интенсивно.

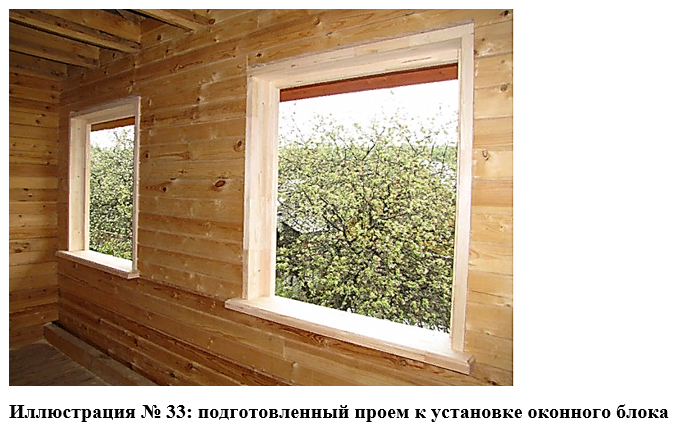

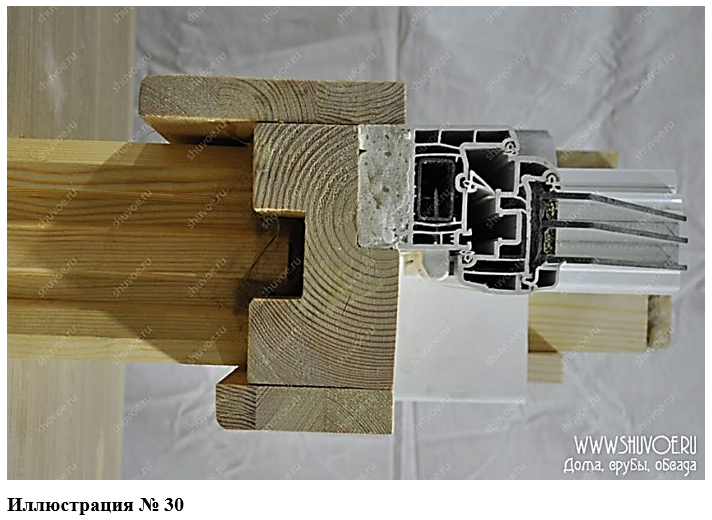

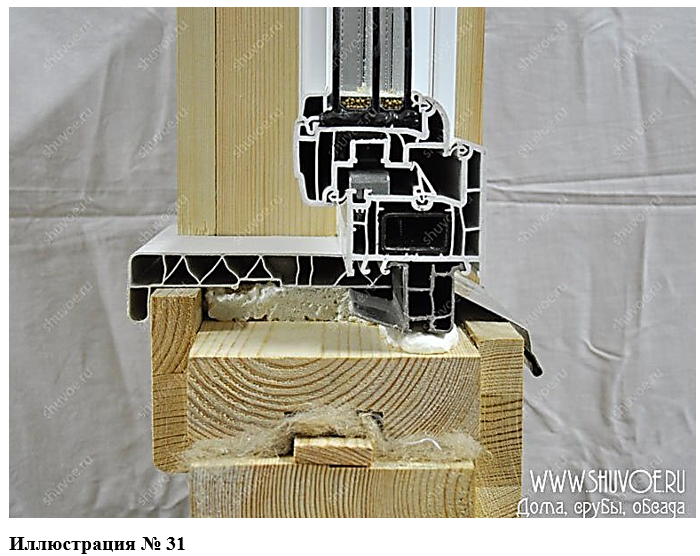

Влажность древесного материала стен изменяется в течении года, в зависимости от погодных условий. В продольном направлении размеры практически не меняются. Значительные изменения происходят в поперечном направлении из-за потери естественной влаги, в результате чего происходит усадка. При усадке происходит уменьшение высоты деревянных стен, что влияет на изменение высоты оконного проема. Оконный блок из ПВХ профиля при изменении высоты оконного проема может раздавить, поэтому в соответствии с технологией, которой уже сотни лет, оконный блок устанавливают деревянную коробку, называемую окосячкой, или обсадкой.
Терминология
Термины и определения:

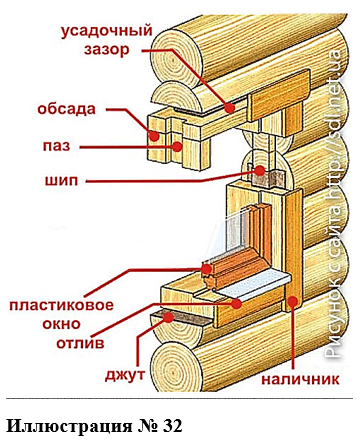

«Обсада» (или, что равнозначно, «окосячка») – дверная или оконная рама, защищающая конструкцию двери или оконный проём в деревянном доме от усадочных смещений сруба.

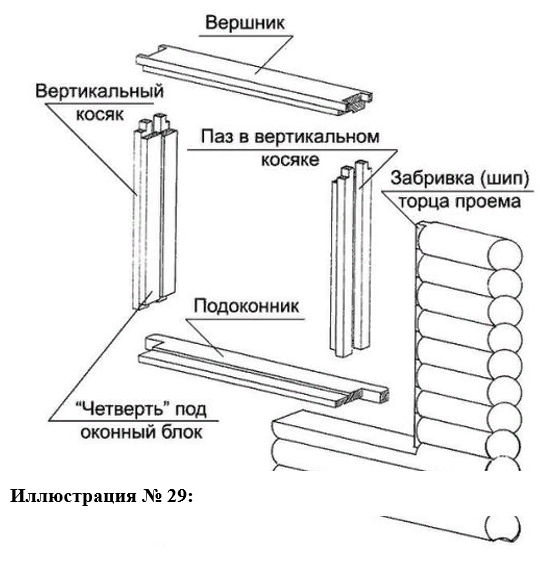

«Вершник» - верхняя планка обсадной коробки.
«Нижник» - нижняя планка обсадной коробки. Может использоваться, может нет, и представляет собой подоконник или порог.
«Вертикальный косяк» - боковые элементы обсадной коробки.
«Обсада в колоду» - технология установки обсадной рамы, когда вертикальный косяк охватывает весь торец сруба.
«Обсада в шип» - метод окосячки, когда вертикальный косяк устанавливается в сруб через пару шип-паз.
«Усадочный паз» - пропил в срубе, в который устанавливается уплотнитель и паз вертикального косяка.
«Заделка усадочного паза» - установка уплотнителя между вертикальными стойками и усадочным пазом.
Обсадную коробку делают из высококачественной древесины: лиственница, сосна, кедр.
Изготовление обсадной коробки
Исходя из приведенных положений Закона "О защите прав потребителей", исполнитель обязан предоставить потребителю необходимую информацию, о последствиях монтажа оконных блоков без обсадной коробки.
Как разъяснил Верховный Суд РФ в Постановлении Пленума от 28 июня 2012 года за №17 "О рассмотрении судами гражданских дел по спорам о защите прав потребителей", при рассмотрении требований потребителя о возмещении убытков, причиненных ему недостоверной или недостаточно полной информацией о товаре (работе, услуге), суду следует исходить из предположения об отсутствии у потребителя специальных познаний о его свойствах и характеристиках, имея в виду, что в силу Закона о защите прав потребителей изготовитель (исполнитель, продавец) обязан своевременно предоставлять потребителю необходимую и достоверную информацию о товарах (работах, услугах), обеспечивающую возможность компетентного выбора (статья 12).
Вывод: исследуемые оконные блоки необходимо демонтировать и произвести монтаж учитывая технология монтажа с устройством обсадной коробки (окосячки). Работы по монтажу выполнять с соблюдением требований ГОСТ 23166-2021, ГОСТ 30674-99, ГОСТ 30971-2012.
