Определение качества проведения подрядных работ, по устройству «сухого сборного пола» Knauf
Вопрос: Провести исследование «сухого сборного пола» Кnauf, в квартире по адресу: ..., на соответствие нормативно-техническим требованиям.
МДС 81-39.2005 Типовые технологические карты на отделочные работы с применением комплектных систем КНАУФ. Том 3. Индивидуальные элементные сметные нормы расхода материалов и затрат труда на штукатур-ные работы гипсовыми смесями Кнауф. Типовые технологические карты
Типовая технологическая карта
на устройство сборного основания под покрытия пола типа «Вега»

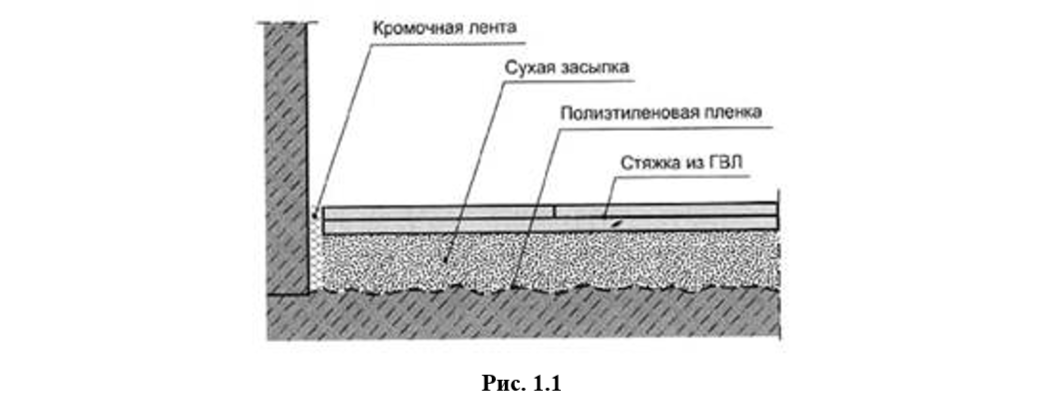

1.5. В состав конструкции сборного основания типа «Вега» по выравнивающему и тепло-звукоизоляционному слою входят (рис. 1.1):
- слой пароизоляции из полиэтиленовой пленки толщиной 0,1 - 0,2 мм;
- кромочная лента толщиной 8 мм из вспененных материалов;
- теплозвукоизоляционный слой сухой засыпки из керамзитового песка фракции 0 - 5 мм;
- прослойка из гипсоволокнистых листов влагостойких при толщине сухой засыпки 100 мм и более;
- стяжка из элементов пола или 2-х слоев малоформатных гипсоволокнистых листов влаго-стойких.
3. Требования к качеству и приемке работ
При устройстве сборного основания типа «Вега» необходимо осуществлять следующие виды контроля качества:
- входной контроль качества;
- операционный контроль качества;
- приемочный контроль качества.
3.1. При входном контроле проверяется соответствие качества поступающих изделий и материалов требованиям ГОСТов и ТУ. Проверяются параметры соответствия изделий проекту, их внешний вид и наличие допустимых дефектов. Исполнителем этого вида контроля является звеньевой, бригадир, при необходимости - мастер.
3.1.1. Применяемые элементы пола и гипсоволокнистые листы (ГВЛВ) для устройства сборного основания должны соответствовать требованиям ТУ 5742-007-03515377-97 и ГОСТ Р 51829-2001.
Гипсоволокнистые листы и элементы пола должны иметь прямоугольную форму в плане. Отклонение от прямоугольности не должно превышать допустимых значений.
На их лицевой поверхности не должно быть загрязнений, масляных пятен, задиров, налипов. Не допускаются повреждения углов и продольных кромок (кроме малозначительных дефектов). Малозначительный дефект - это дефект, который существенно не влияет на использование продукции по назначению (ГОСТ 15467).
Число элементов с малозначительными дефектами не должно быть более одного от числа листов, отобранных для контроля.
3.1.2. Самонарезающие винты должны быть закаленными, иметь антикоррозийное покрытие и отвечать требованиям ТУ 1280-008-05808634-2000.
3.1.3. Применяемый клеящий состав должен соответствовать требованиям ГОСТ 18992-80 или ТУ 2384-0003-365379-56-00.
3.1.4. Применяемые материалы засыпки должны соответствовать проекту, иметь влажность не более 1 % и гранулометрический состав с величиной фракции не более 5 мм.
3.2. При операционном контроле выявляются и устраняются дефекты, возникающие в процессе устройства сборного основания.
Проверяются:
- соответствие основания требованиям проекта;
- правильность укладки пароизоляции;
- установка кромочной ленты;
- укладка выравнивающего слоя сухой засыпки в соответствии с проектом;
- правильность укладки прослойки из малоформатных гипсоволокнистых листов влагостойких при толщине сухой засыпки более 60 мм;
- правильность укладки элементов пола или малоформатных гипсоволокнистых листов влагостойких.
3.3. Приемочный контроль качества уложенного сборного основания типа «Вега» должен производиться в соответствии с требованиями СНиП 3.04.01.87.
Ровность поверхности выполненного основания пола под покрытия проверяют во всех направлениях уровнем и контрольной рейкой длиной 2 м.
Просветы между контрольной рейкой и проверяемой поверхностью не должны превышать 2 мм.
Основание пола под покрытия не должно быть зыбким и иметь уклоны.
В зашпаклеванных стыках не должны появляться трещины.
Заделанные стыки должны быть в одной плоскости с основанием пола под покрытия. Элементы пола или малоформатные ГВЛВ должны находиться в единой плоскости, на поверхности не должно быть раковин, изломов, трещин, наплывов шпаклевочного раствора.
3.4. Контроль качества работ приведен в таблице 3.1.
Перечень технологических процессов, подлежащих контролю при устройстве сборного основания типа «Вега» из элементов пола или малоформатных гипсоволокнистых листов влагостойких
Таблица 3.1
№ п/п |
Наименование технологических процессов, подлежащих контролю |
Предмет контроля |
Способ контроля и инструмент |
Время проведения контроля |
Ответственный за контроль |
Технические характеристики оценки качества |
7. |
Укладка сборной стяжки |
Правильность укладки элементов пола и малоформатных ГВЛВ |
Визуальный и инструментальный: лазерный нивелир, контрольная рейка длиной 2 м |
В процессе укладки |
Звеньевой |
Шаг разбежки ЭП и ГВЛВ не менее 250 мм. Шаг установки винтов - 300 мм, заглубление головок винтов около 1 мм. Отсутствие излишков клея на поверхности ЭП или ГВЛВ. Правильность примыкания ЭП по периметру стен. Просвет между рейкой и стяжкой не более 2 мм |
8. |
Подготовка поверхности стяжки под покрытия пола |
Соблюдение технологии выполнения работ по заделке стыков, шлифовке, грунтовке |
Визуальный |
В процессе заделки стыков, шлифовке, грунтовке |
Звеньевой, рабочий |
Применяемые материалы соответствуют проекту. Грунтуют, затем шпаклюют стыки, углубления от винтов, шлифуют зашпаклеванные места |

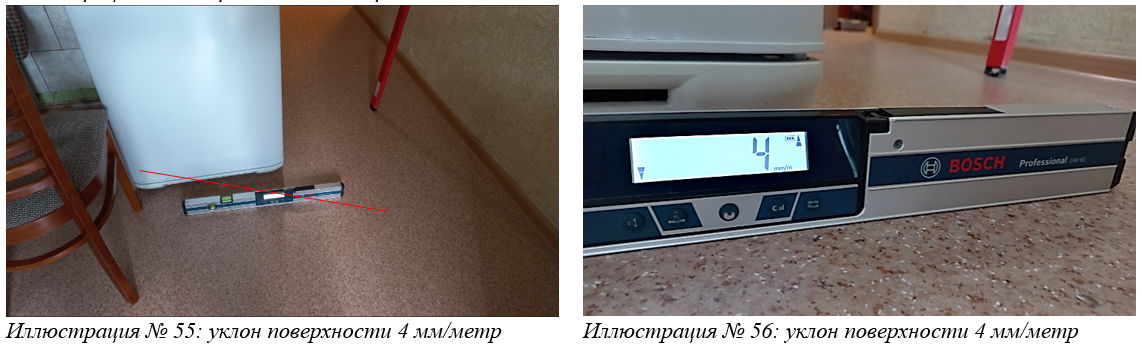

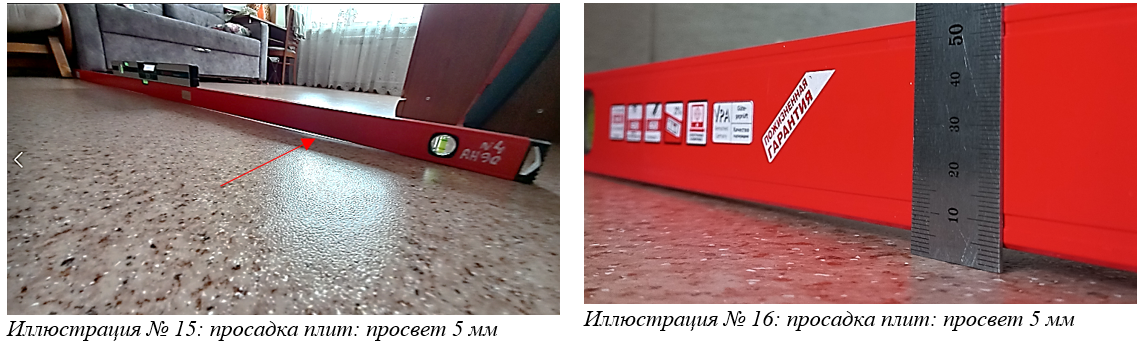

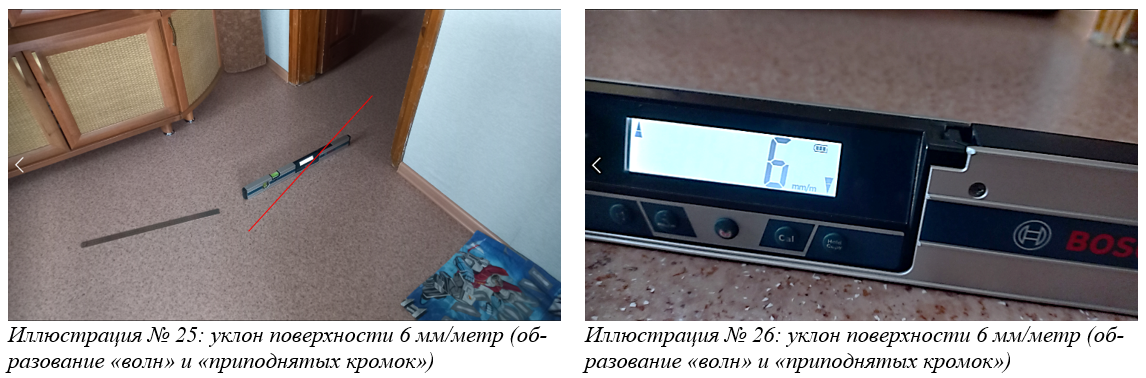

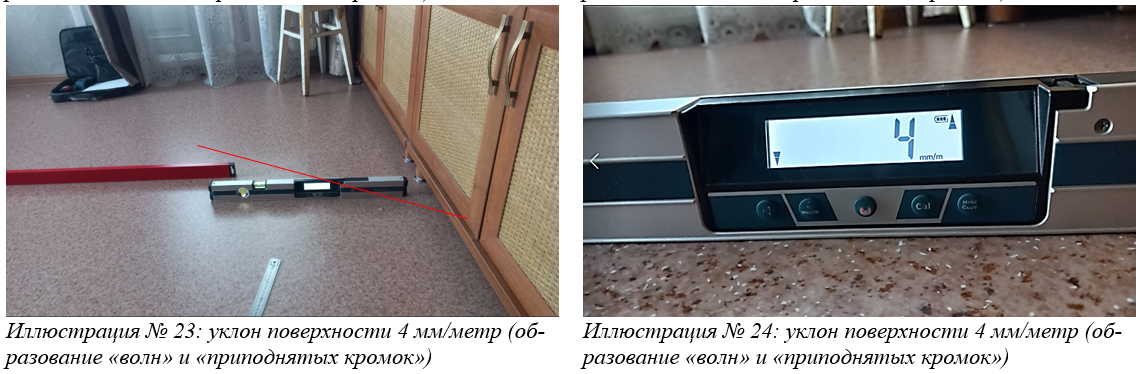

Фото-таблица экспертного осмотра

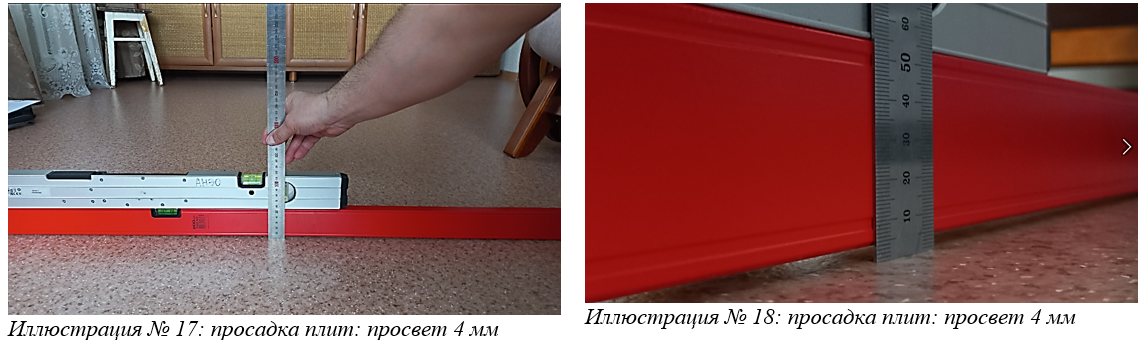

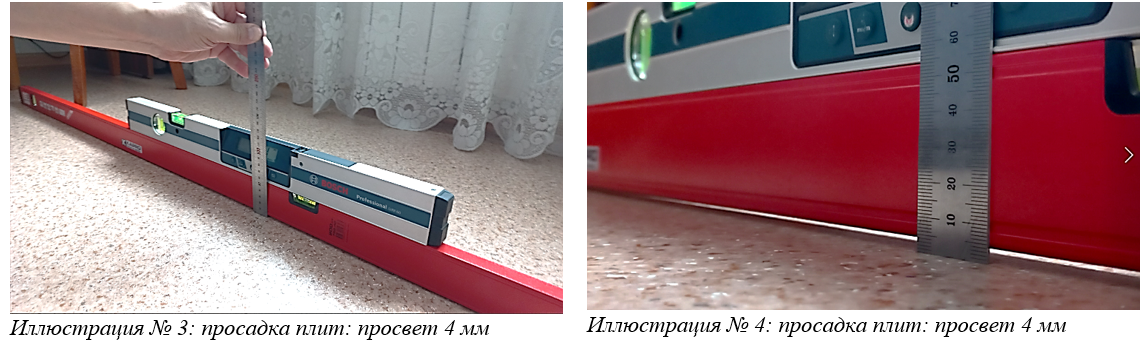

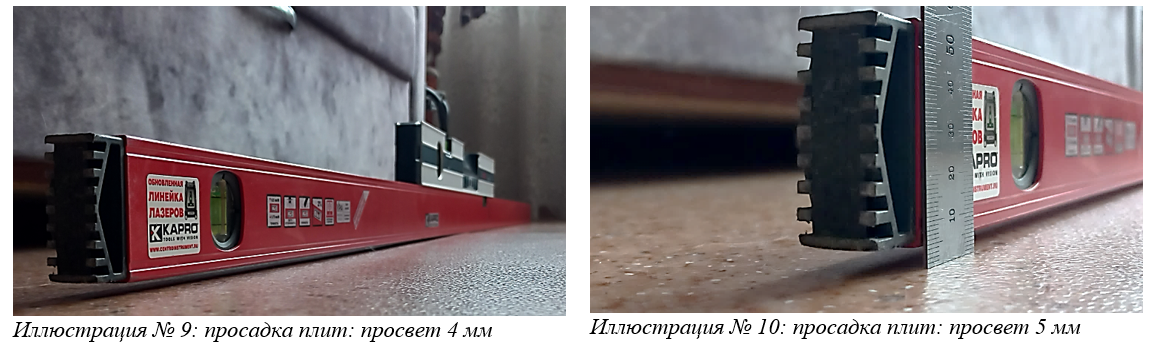

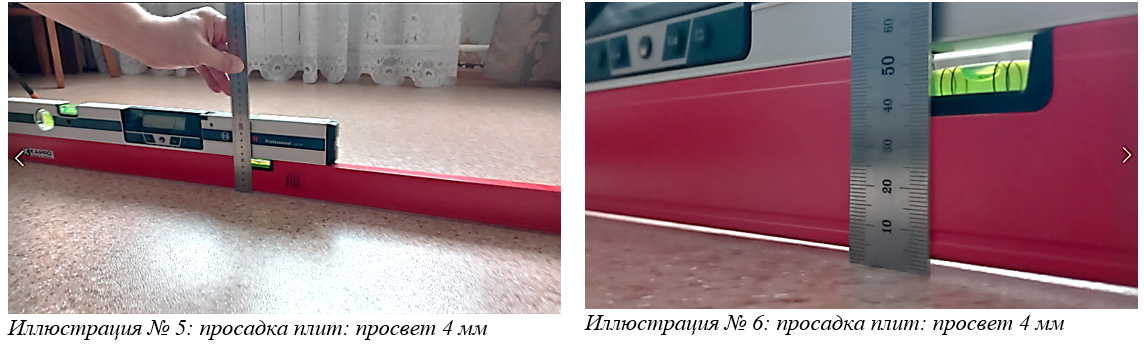

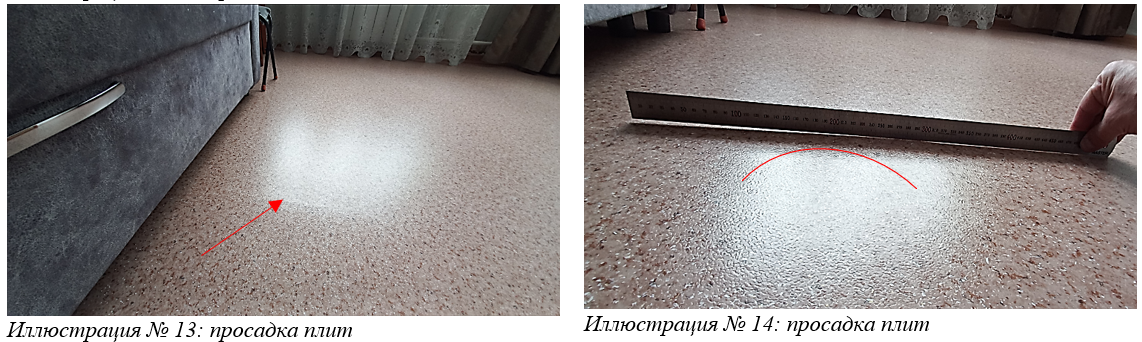

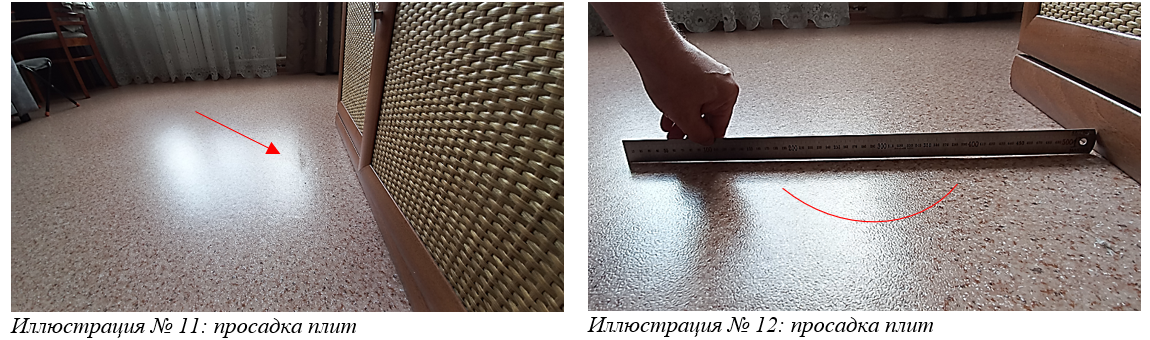

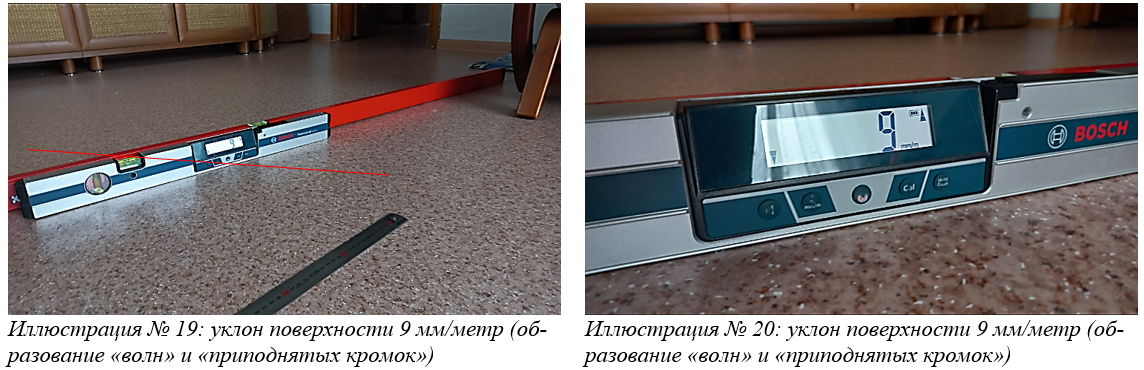

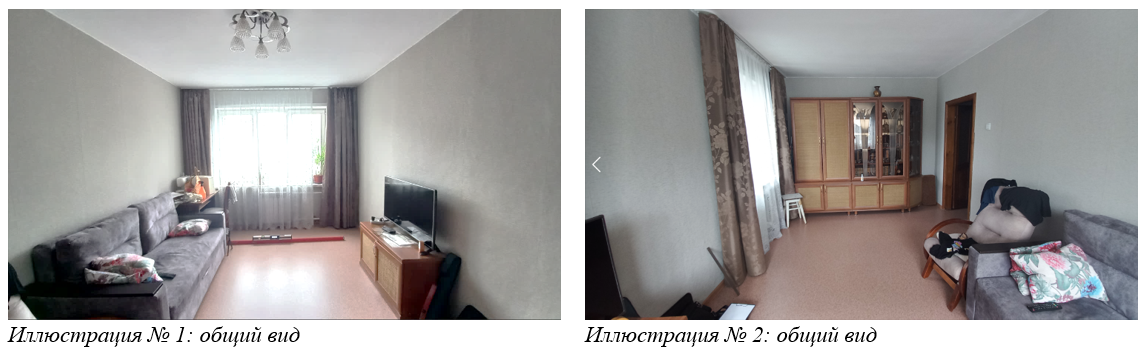

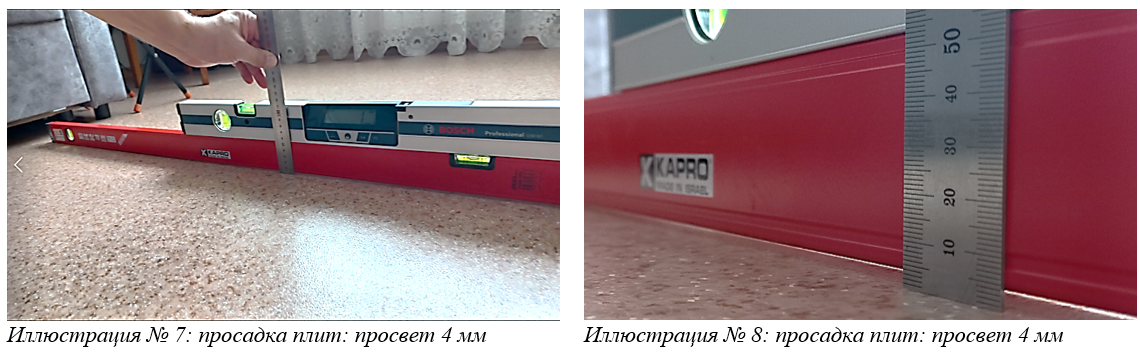

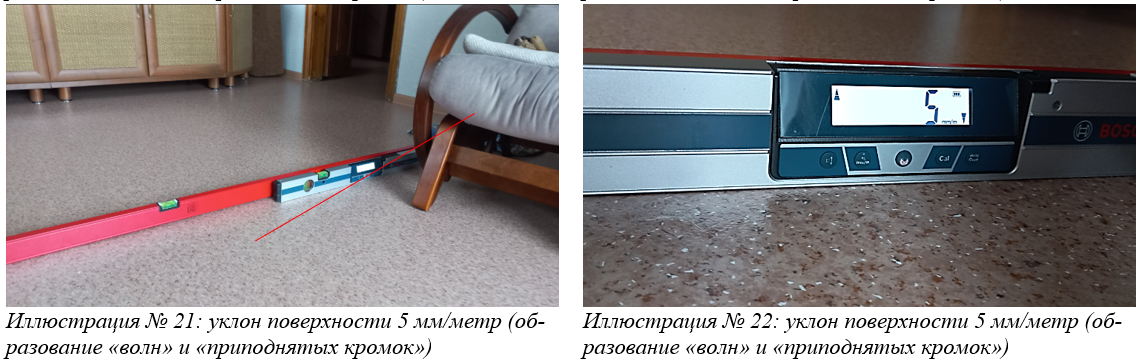

Исследование помещения №1 - зал

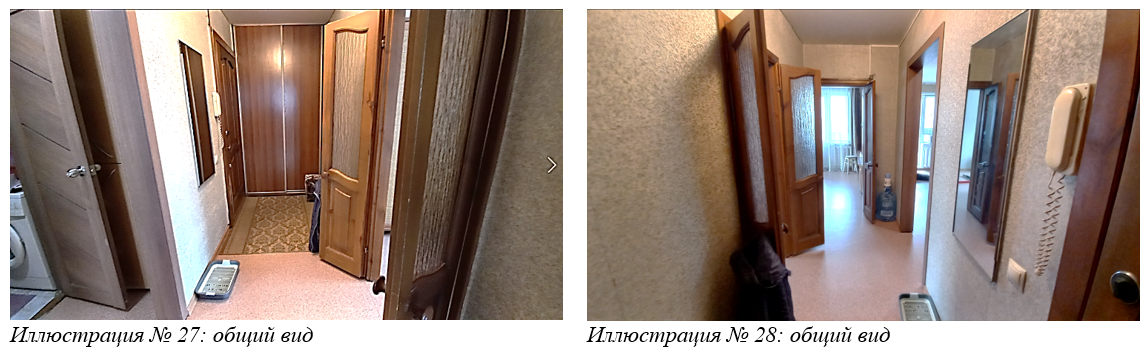

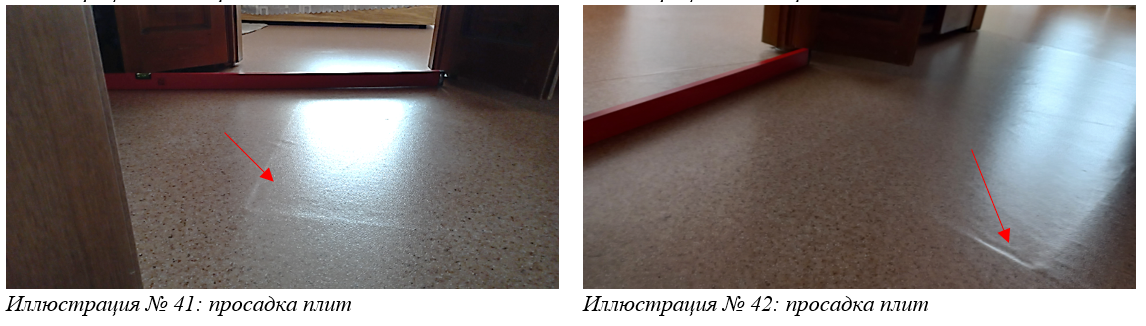

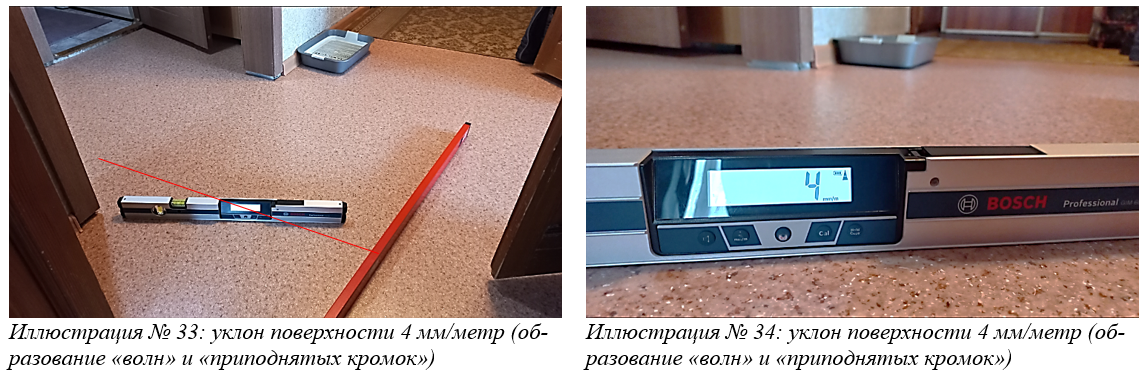

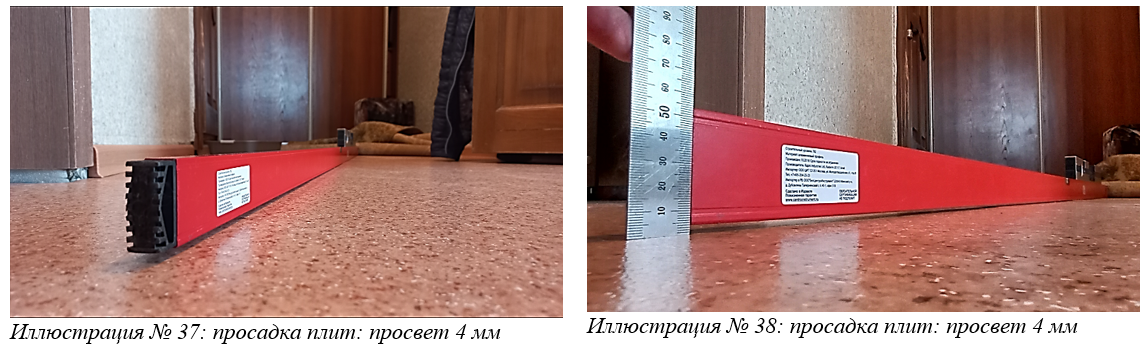

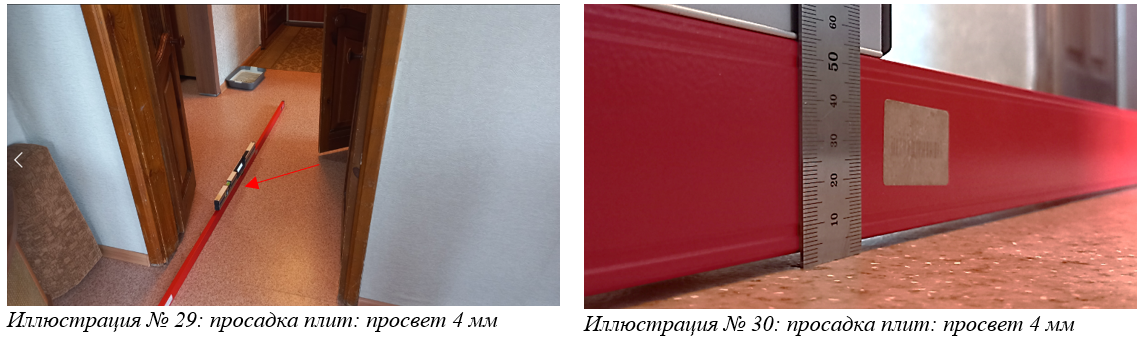

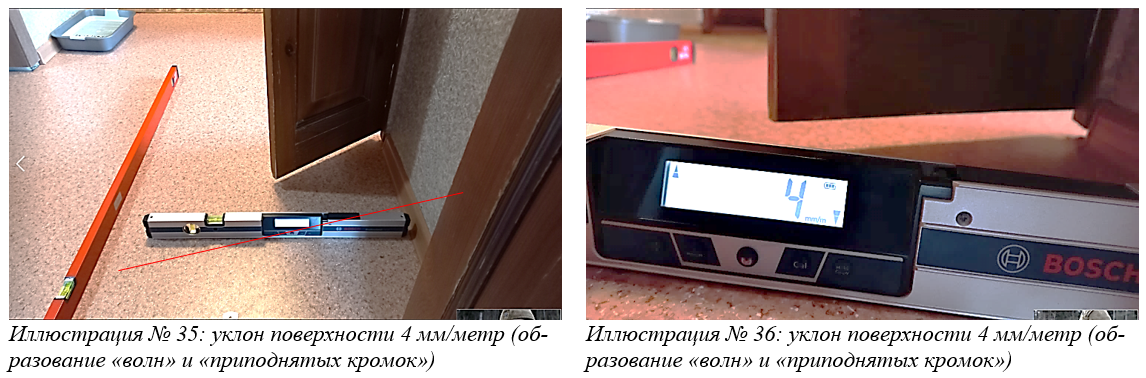

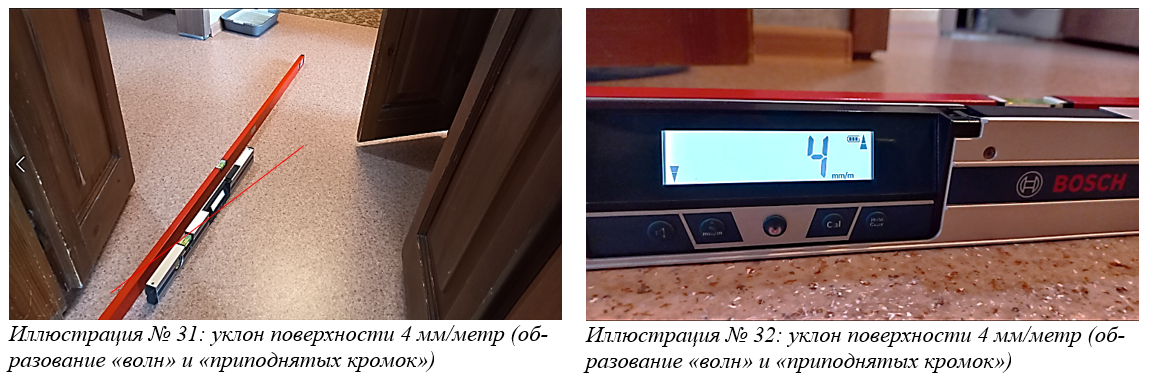

Исследование помещения №2 – прихожая-коридор

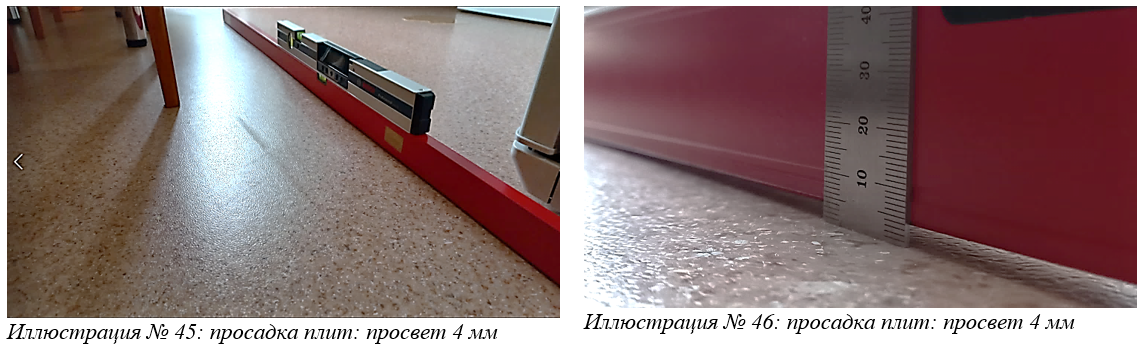

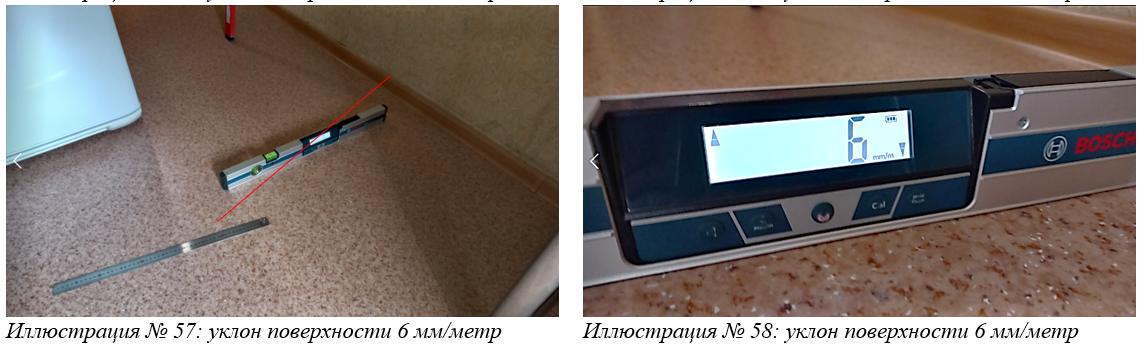

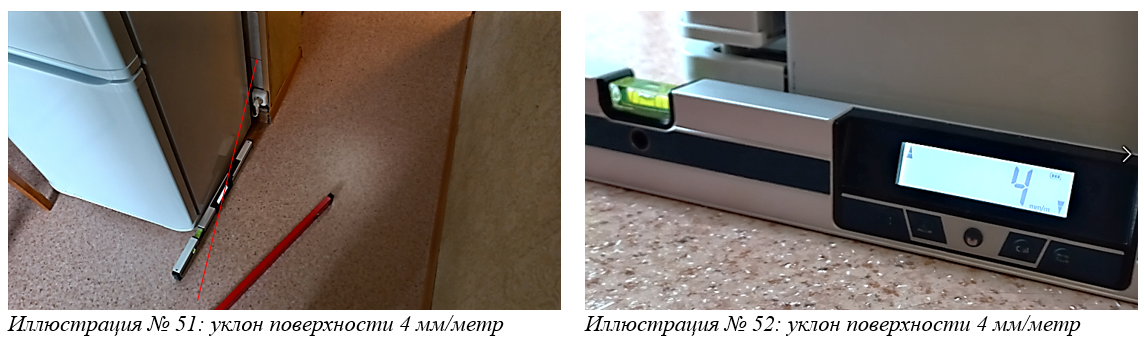

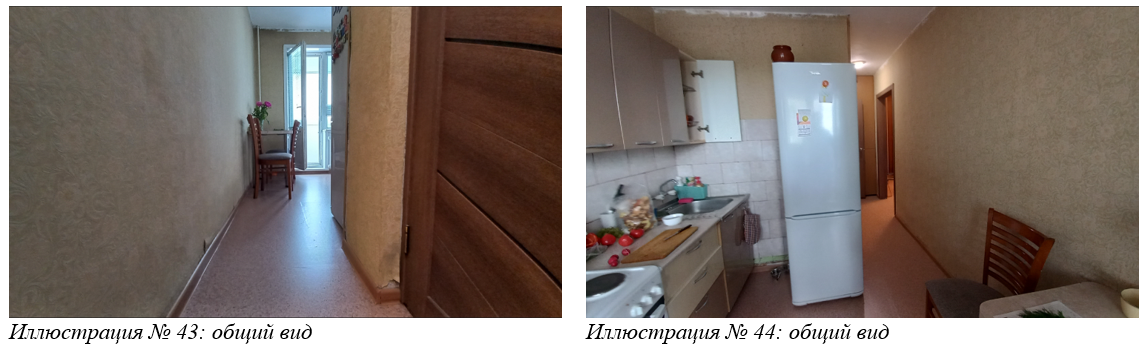

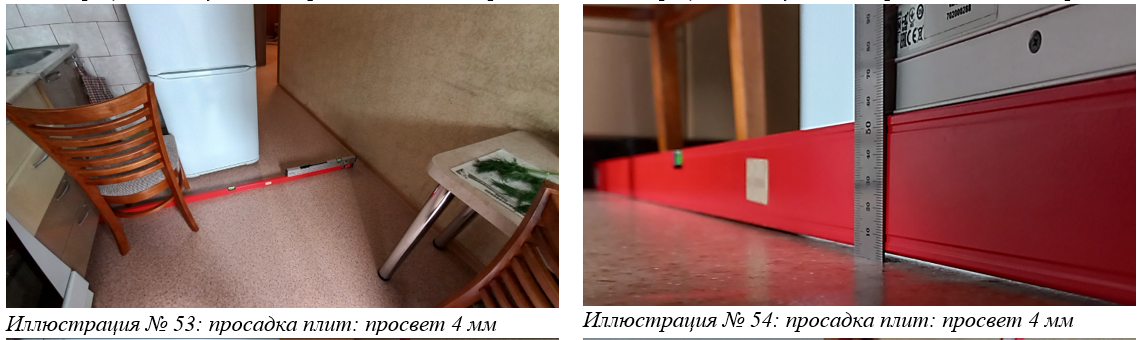

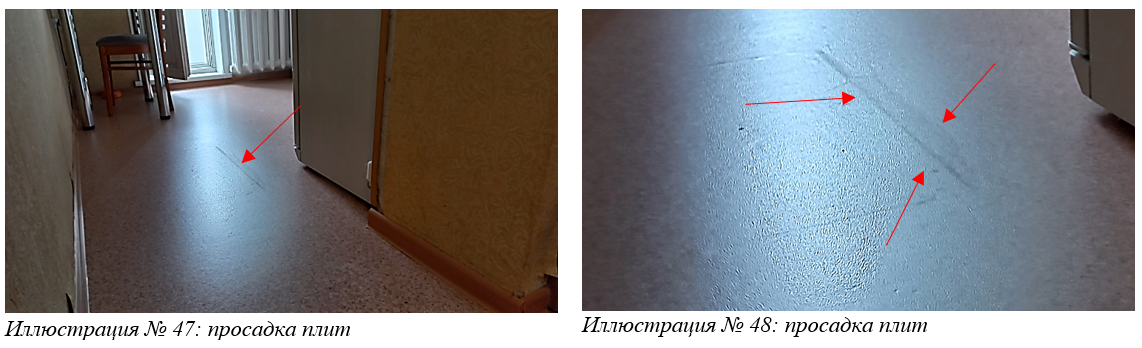

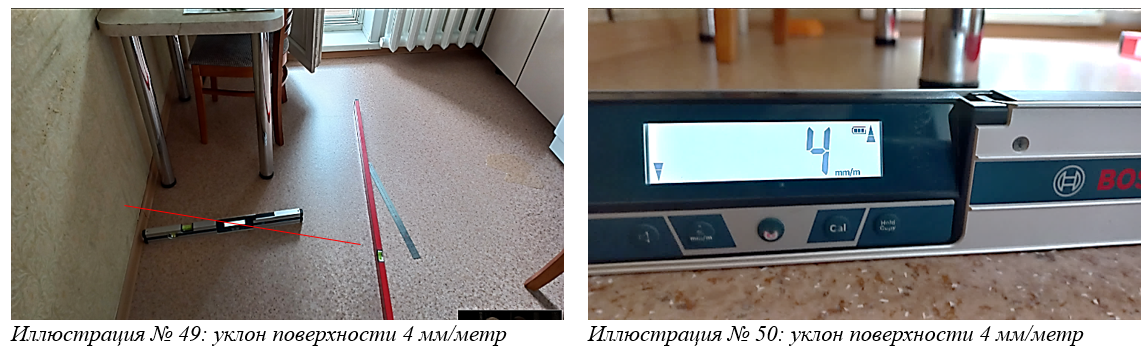

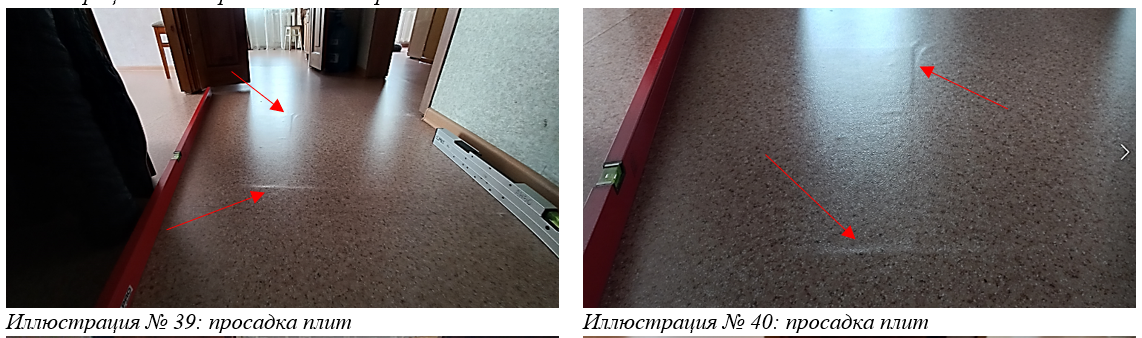

Исследование помещения №3 – кухня с коридором
Вывод: При визуальном и инструментальном исследовании помещений, выявлены критические дефекты с нарушением нормативных требований по устройству «сухого сборного пола» Knauf, и как следствие выявленных дефектов, нарушение требований технической эстетики: критическая просадка "сухой засыпки", сопровождающаяся критической просадкой гипсоволокнистых плит, с критическими просветами между основанием пола и контрольной рейкой, и образование «волн» и «приподнятых кромок» элементов полов. При ходьбе ощущается «зыбкость покрытия»: слышны удары гипсоволокнистых плит элементов пола о "сухую засыпку". Нарушены нормативные требования:
Нарушены нормативные требования: таблица 8.5 СП 71.13330.2017 «Изоляционные и отделочные покрытия»: "...8.7 Требования к промежуточным элементам пола
Прочность материалов, твердеющих после укладки, должна быть не менее проектной. Допустимые отклонения при устройстве промежуточных элементов пола приведены в таблице 8.5.
Таблица 8.5 - Требования к промежуточным элементам пола
Технические требования |
Предельные отклонения |
Контроль (метод, объем, вид регистрации) |
Просветы между контрольной двухметровой рейкой и проверяемой поверхностью элемента пола: |
|
Измерительный, не менее пяти измерений на каждые 50 - 70 м2 поверхности пола или в одном помещении меньшей площади в местах, выявленных визуальным контролем, журнал работ |
- для грунтовых оснований |
Не более 20 мм |
|
- нежестких подстилающих слоев |
Не более 15 мм |
|
- бетонных подстилающих и выравнивающих слоев под устройство гидроизоляционного слоя |
Не более 5 мм |
|
- бетонных подстилающих и выравнивающих слоев под покрытия других типов |
Не более 10 мм |
|
- стяжек и выравнивающих слоев под покрытия из полимерных материалов, защитного полимерного покрытия пола, покрытия из штучных элементов на основе древесины |
Не более 2 мм |
|
- бетонных подстилающих слоев и стяжек под покрытия из линолеума, рулонных на основе синтетических волокон, поливинилхлоридных плиток, паркетных покрытий, ламината и мастичных полимерных материалов |
Не более 2 мм |
|
- стяжек и выравнивающих слоев под покрытия других типов |
Не более 4 мм |
|
- стяжек и выравнивающих слоев под облицовку крупноформатной плиткой (более 1 м2) |
Не более 2 мм |
Нарушены нормативные требования: таблица 8.15 СП 71.13330.2017 «Изоляционные и отделочные покрытия»: "...8.14 Требования к готовому покрытию пола
8.14.1 Основные требования, предъявляемые к готовым покрытиям пола, приведены в таблице 8.15.
Таблица 8.15 - Требования к готовому покрытию пола
Наименование параметра |
Допустимое значение |
Контроль (метод, объем, вид регистрации) |
Отклонения поверхности покрытия от плоскости при проверке двухметровой контрольной рейкой: |
|
Измерительный, контроль двухметровой рейкой, не менее девяти измерений на каждые 50 - 70 м2 поверхности покрытия или в одном помещении меньшей площади, акт приемки |
- земляных, гравийных, шлаковых, щебеночных, глинобитных покрытий и покрытий из брусчатки |
Не более 10 мм |
|
- асфальтобетонных покрытий, по прослойке из песка, торцевых, из чугунных плит и кирпича |
Не более 6 мм |
|
- цементно-бетонных, мозаично-бетонных, цементно-песчаных, поливинилацетатно-бетонных, металлоцементных, ксилолитовых покрытий и покрытий из кислотостойкого и жаростойкого бетона |
Не более 4 мм |
|
- покрытий на прослойке из мастик, торцевых, из чугунных и стальных плит, кирпича всех видов |
||
- песчаных, мозаично-бетонных, асфальтобетонных, керамических, каменных, шлакоситалловых |
||
- поливинилацетатных, дощатых, паркетных покрытий и покрытий из линолеума, рулонных на основе синтетических волокон из поливинилхлоридных и сверхтвердых древесноволокнистых плит |
Не более 2 мм |
|
Зазоры и щели между плинтусами и покрытием пола или стенами (перегородками), между смежными кромками полотнищ линолеума, ковров, рулонных материалов и плиток |
Не допускаются |
Измерительный, не менее пяти измерений на каждые 50 - 70 м2 поверхности покрытия или в одном помещении меньшей площади, акт приемки |
Поверхности покрытия не должны иметь выбоин, трещин, волн, вздутий, приподнятых кромок. Цвет покрытия должен соответствовать проектному |
Нарушены нормативные требования: пункт К.8 СП 163.1325800.2014 «Конструкции с применением гипсокартонных и гипсоволокнистых листов правила проектирования и монтажа»: "...Приложение К
Приемка конструкций, смонтированных с применением гипсокартонных и гипсоволокнистых листов
К.8 Отклонение поверхности подстилающего слоя пола от горизонтальной плоскости на длине 2 м не должно превышать 10 мм, поверхности сборной стяжки не должно превышать 2 мм, поверхности покрытия пола - 2 мм у покрытий полов из паркета, линолеума, рулонных на основе синтетических волокон и 4 мм у покрытий из керамических плит..."
Нарушены нормативные требования: пункт 4.11 СП 29.13330.2011 «Полы»: "...Полы в зданиях должны обладать необходимой несущей способностью и не быть «зыбкими»..."
